来做一块属于自己的STM32最小系统板！STM32H5最小系统板设计！

作为一块核心板或者说最小核心板，它应该具备尽可能小的体积，尽可能多的引脚引出，提供基础电源（5V）下载接口，Boot按键，复位按键以及最基本的外围电路。

    引脚用排针引出，当我们需要连接外设的时候利用杜邦线连接外设进行调试。

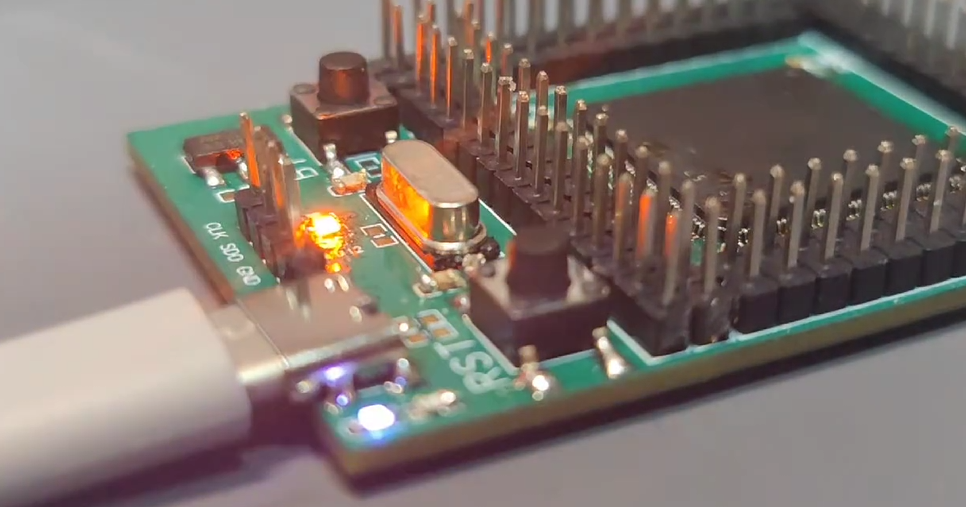

    本期我们这块自制的STM32H563ZI核心板的各个部分。

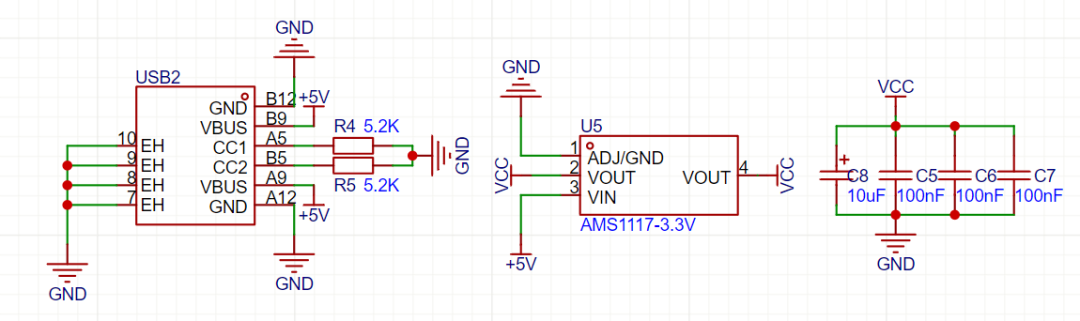

  电源使用6Pin-TypeC提供，利用AMS1117-3.3V进行降压稳压，由于核心板本身所需要的电流极低，因此AMS1117-3.3V的输出电流足够核心板使用。

    之后利用电容对其滤波，采用经典的100nF瓷片电容和10uF电解电容滤波，作为去耦电容，它们保证了系统上电瞬间所需要的较大电荷。

    不过这里是可以优化的，6pin TypeC本身并没有通讯功能，这里其实可以换成16pin TypeC利用USB和STM32通讯，这样子可以做到既可以节省TTL转USB芯片也可以实现核心板的通讯功能。

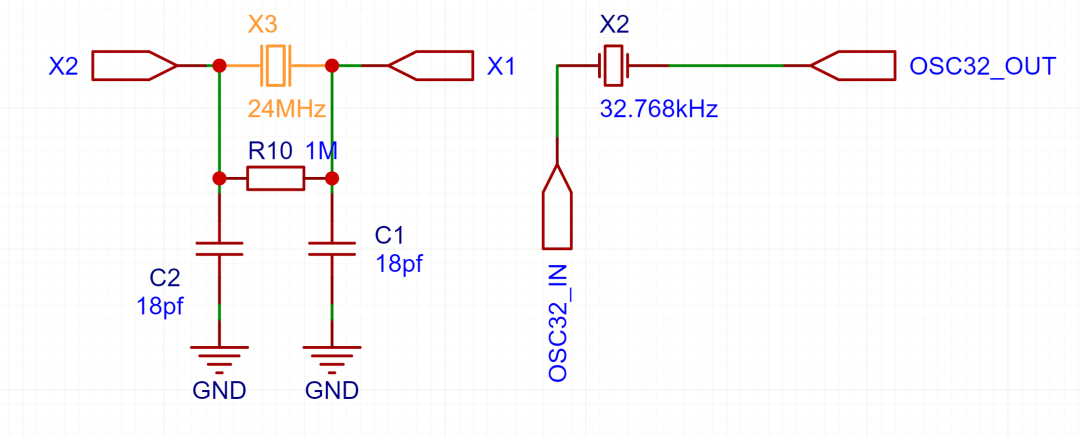

晶振作为单片机的心脏，为单片机提供稳定的时钟信号，这里我们选择用一块外部高速晶振和一颗32.768KHZ低速晶振（可选）为单片机提供时钟信号。

    高速晶振由两个18pF电容接地，并联一个1M电阻（这里的电容、电阻实际参数需要根据选用的晶振频率来调整）。

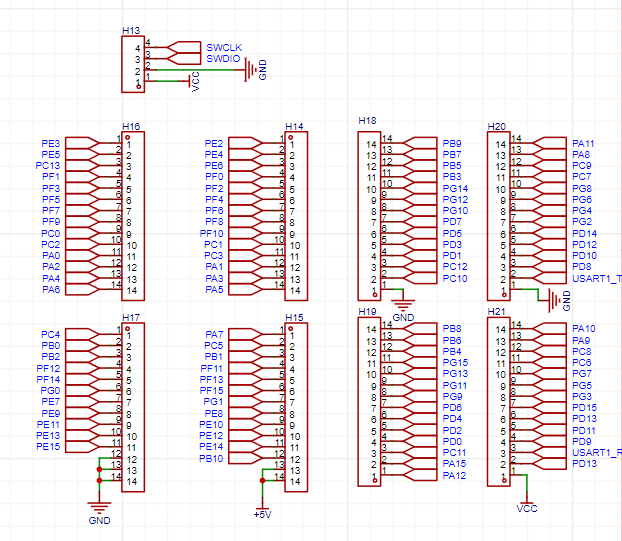

我们引出所有的IO（其中SWCLK和SWDIO作为下载口并且留有一个引脚作为板载LED使用）。下载口最少需要使用2线Debug即SWCLK和SWDIO给Jlink或者STlink下载使用。

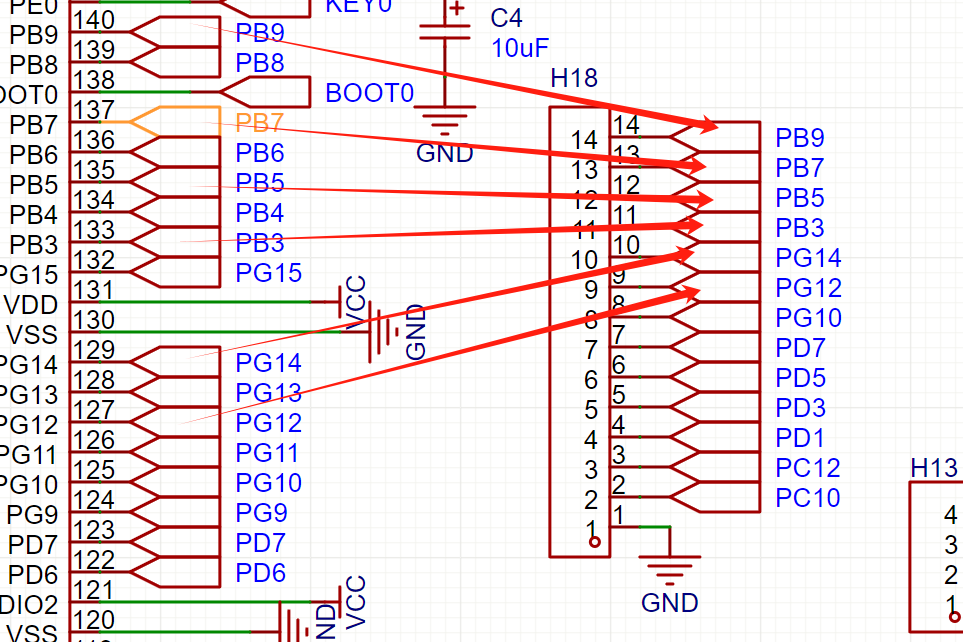

    而且大家需要注意的是，这里的IO引出是有顺序的，并不是随意排列的。

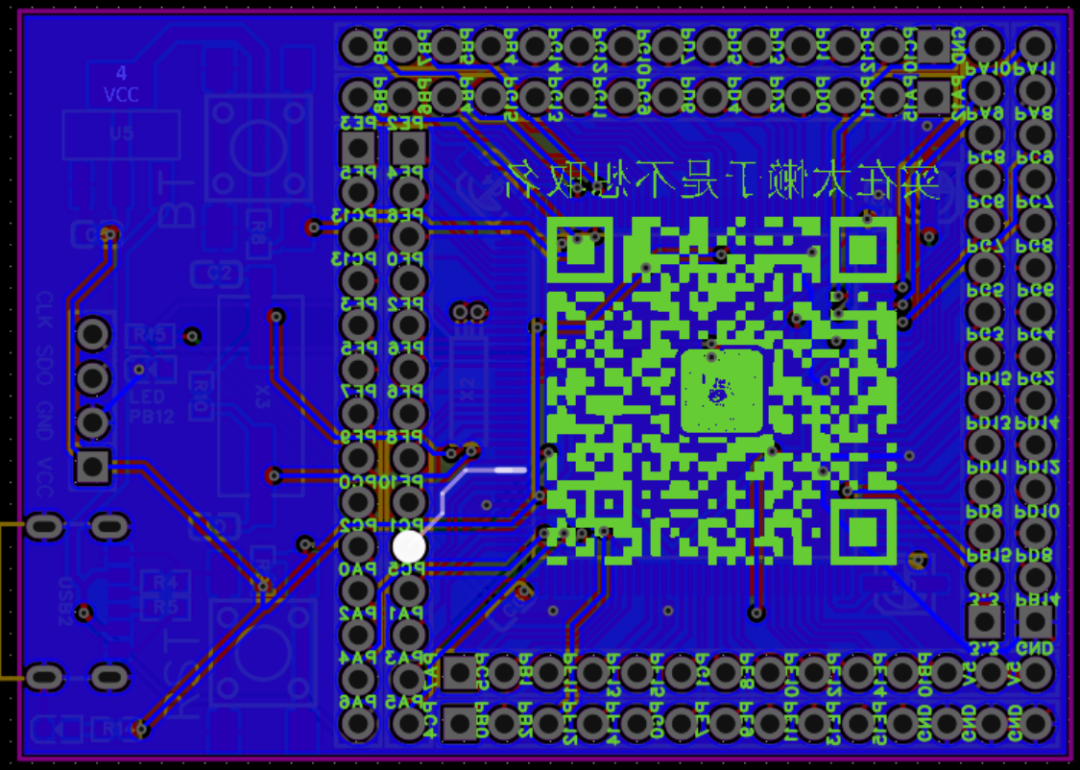

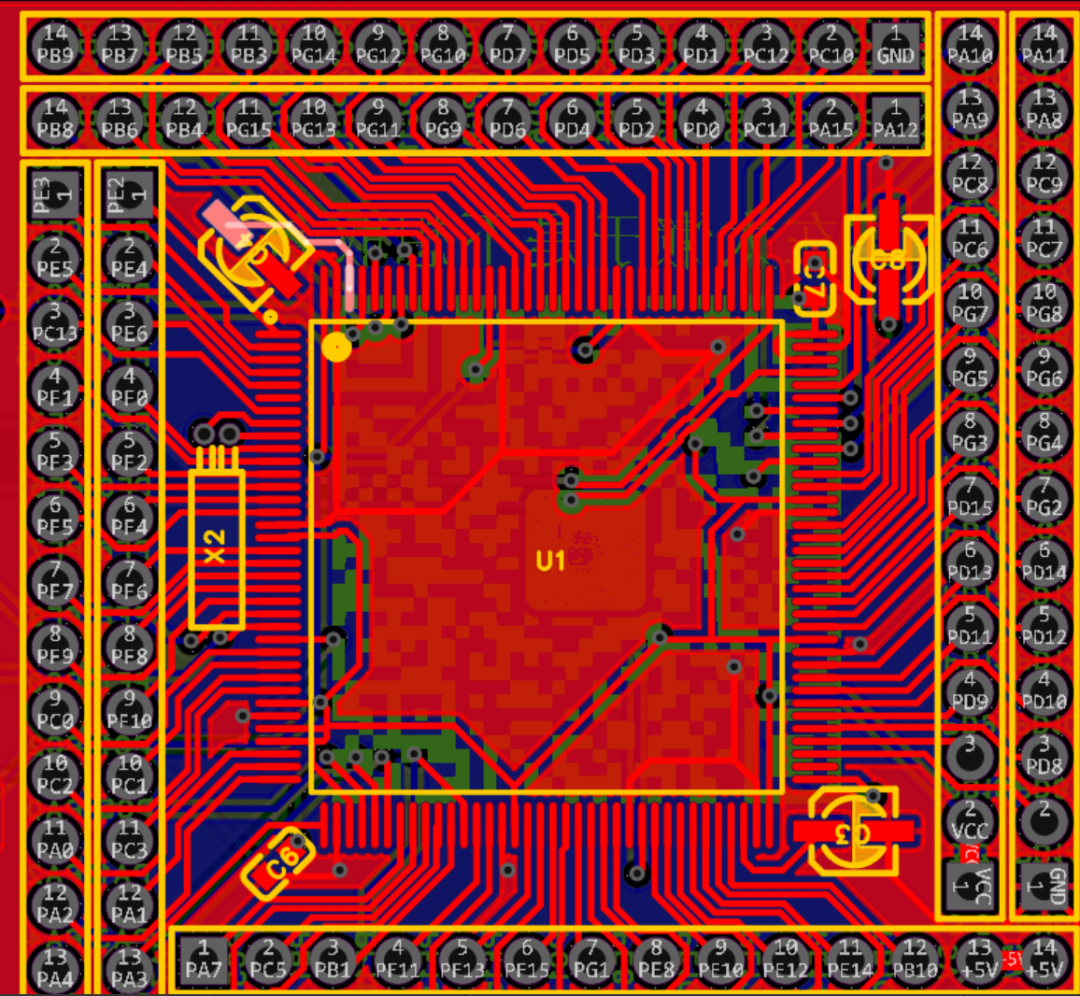

可以看到，它们几乎是交错排序的，这样子做的好处是：当我们进行PCB布局的时候，这样子的排列可以很好的利用空间，降低飞线难度提升系统板的稳定性和美观。
