项目简介

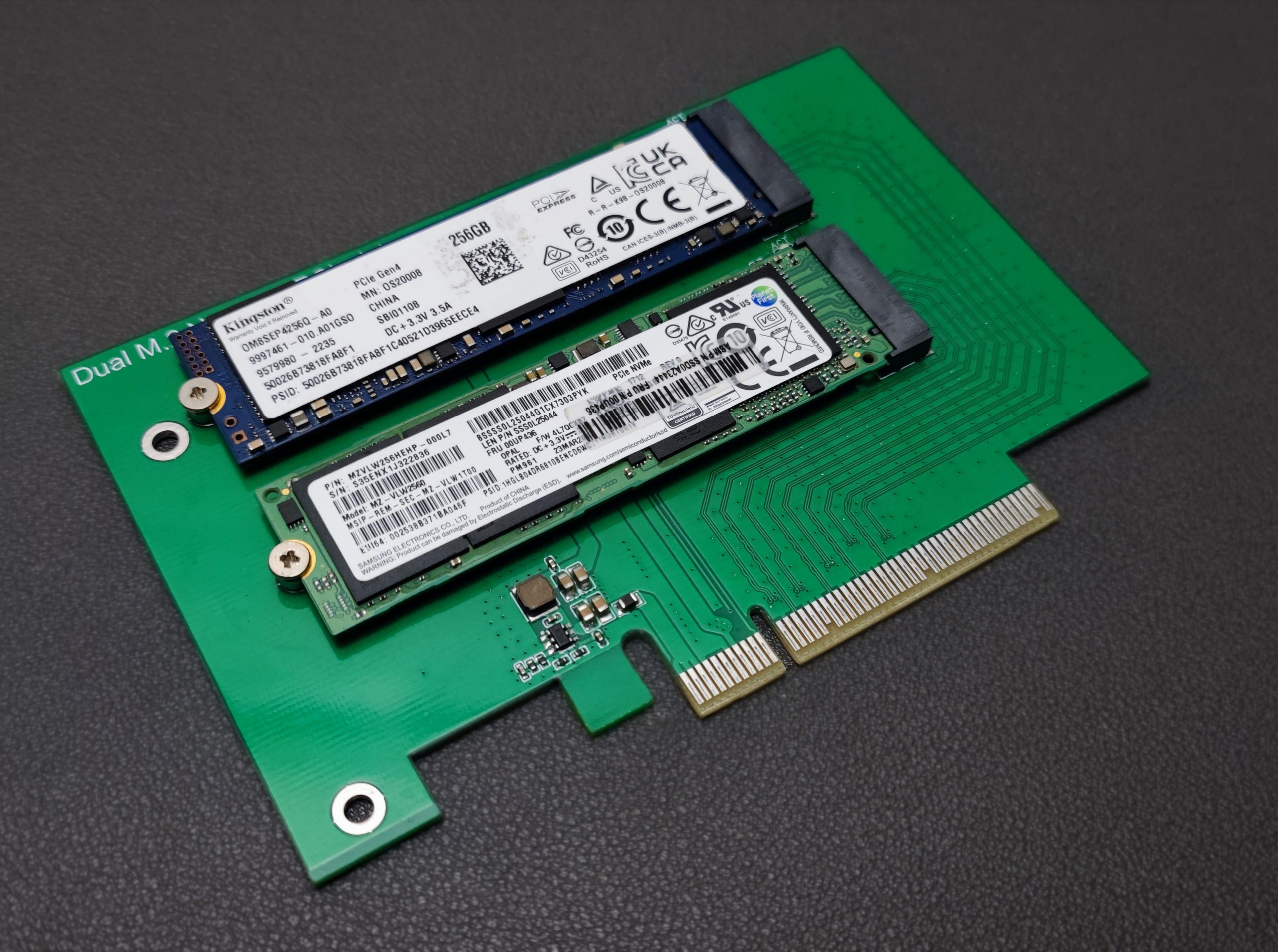

这是我设计的一款 PCIe转双M.2 NVMe扩展卡。

它的功能非常纯粹：将一个 PCIe x4插槽，拆分为两个 M.2 M Key接口，每个接口分配到PCIe x2。这就意味着，可以在一个PCIe x4插槽上能接入2个NVMe SSD!

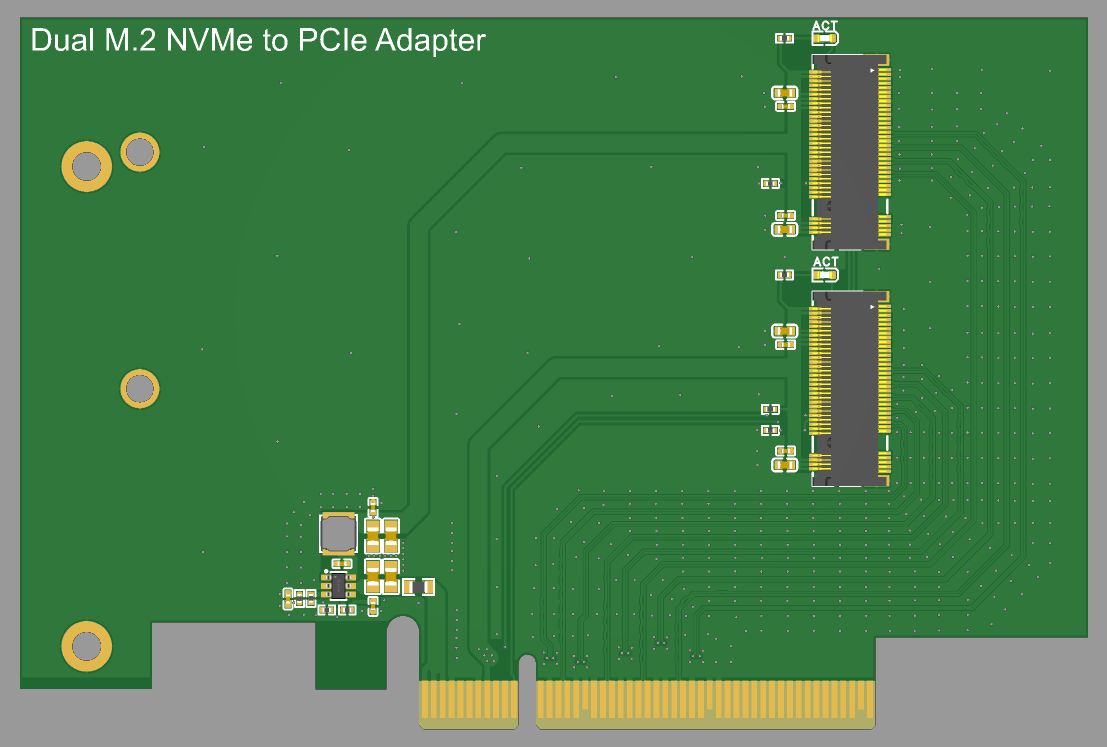

硬件设计上，无昂贵的芯片，2层板，因此设计简单、成本也低。

工作原理

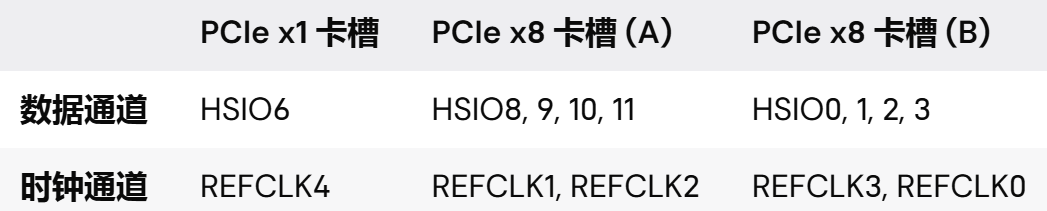

LattePanda Mu 拥有 5路 PCIe 时钟和 9条 PCIe 通道，而我设计的LattePanda Mu PCIe底板引出了3个PCIe插槽。通过修改 BIOS固件，将原本的 x4 通道拆分为两组独立的 PCIe x2。

通常拆分PCIe最大的难点在于时钟信号（REFCLK）不足。

常规设计：一个卡槽对应一组时钟。

我的设计：在设计底板时预埋了“彩蛋”，将第二路 PCIe 时钟信号引到了 PCIe 插座原本定义为 RSVD（保留）的 A32 和 A33 管脚。

配套这张转接卡，即可同时调用两路时钟，让两个 SSD 都能稳定工作。

小提示：用PCIe x8插槽纯粹是为了增加牢固度。

应用场景：DIY NAS

有了这张卡，玩法就多了。比如，如下图，

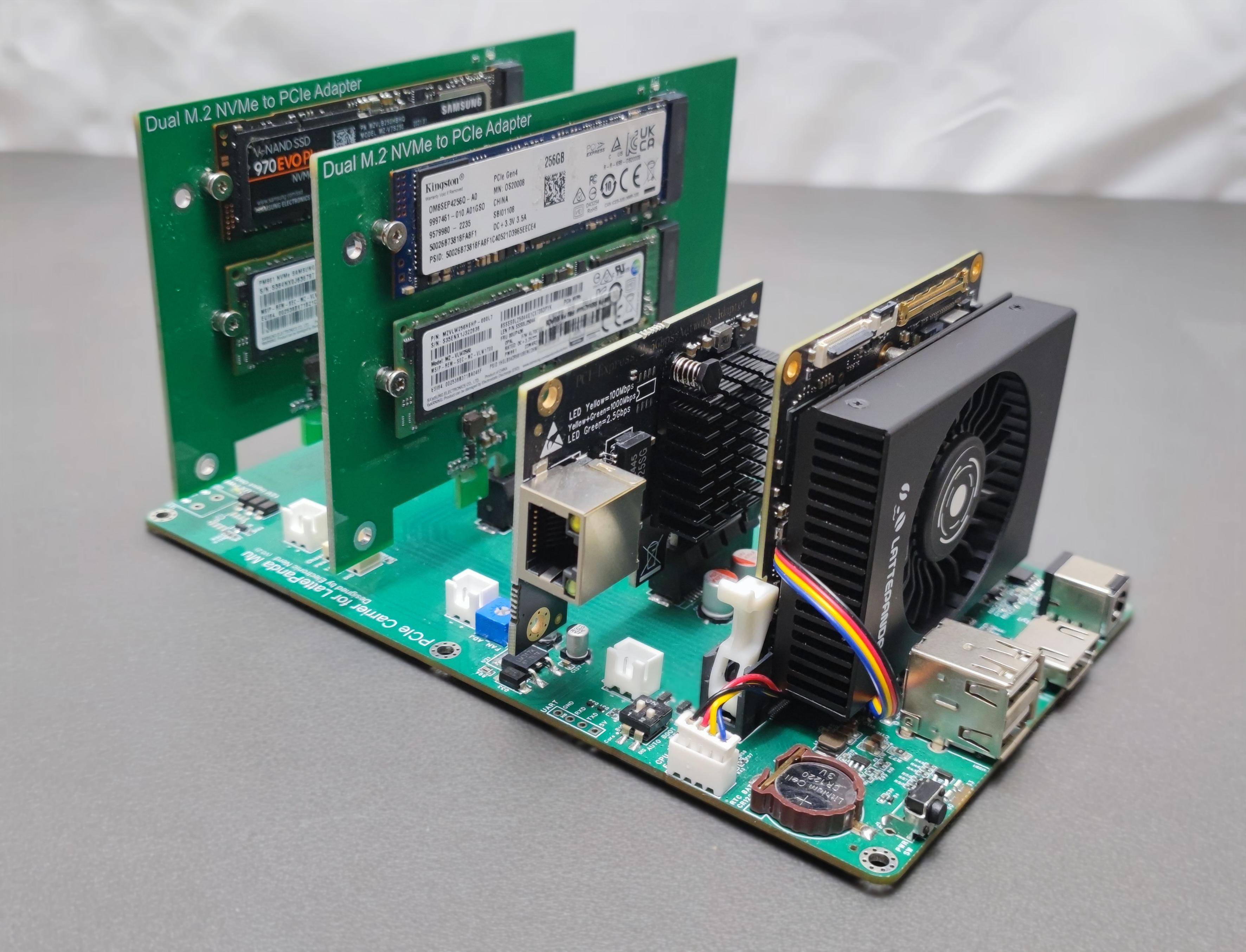

我使用2块PCIe转M.2 NVMe板卡、4块NVMe SSD和1块2.5G网卡，搭配LattePanda Mu及PCIe底板，搭建了一套灵活的高性能NAS服务器。

若对网络带宽有更高需求，也可选用RTL8127万兆网卡（价格略高^_^）。

实测展示

原理说通了，实战表现如何？现在，咱们来看看吧。

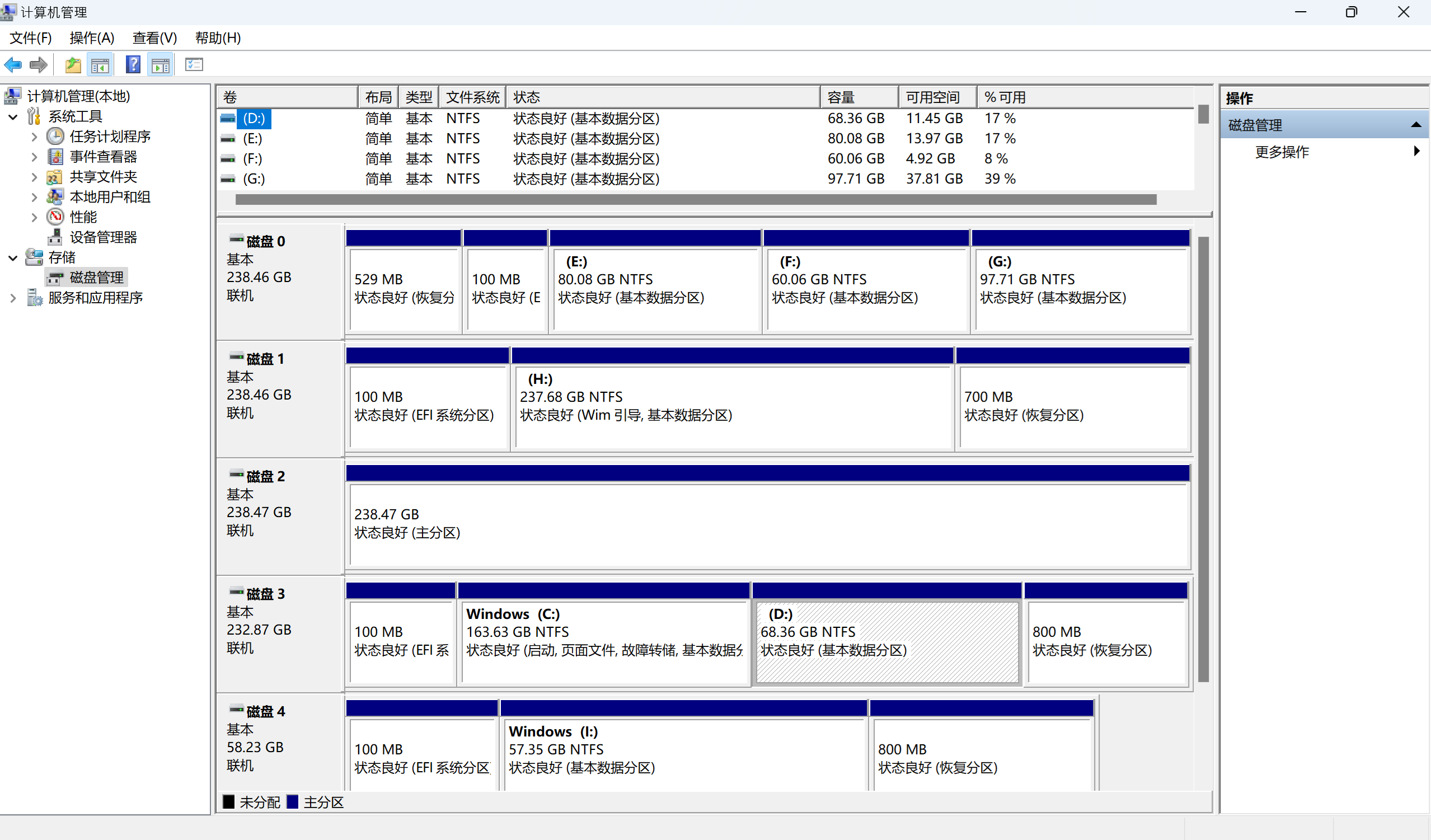

首先是硬件识别：如下图所示，不仅成功识别了网卡，4块NVMe SSD也全部正常识别，且PCIe x2速率也正常。

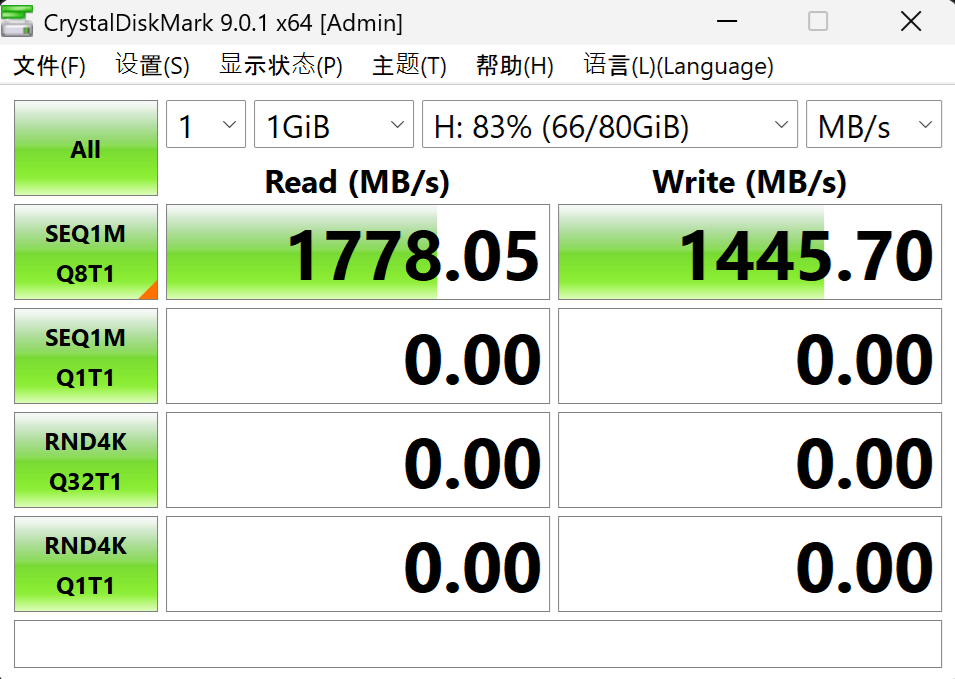

接着进行性能测试：随机选取一块SSD进行连续读写测试，如下图所示，读写速度表现稳定，符合PCIe x2速度的预期。

最后

如本项目的开源设计对您有帮助，欢迎收藏、点赞或关注，谢谢您的支持！

本项目开源工程链接：https://oshwhub.com/mr_light_up/pcie-to-dual-m-2-nvme

本项目中用到的LattePanda Mu PCIe底板开源工程链接：https://oshwhub.com/mr_light_up/flexpcieboard

本项目中用到的PCIe x4拆分为PCIe x2的BIOS固件： s70nc1r200_sr_b_quad_x2(打开上述工程链接，找到工程中的附件4)
