嵌入式电路基础（1）——所谓的地究竟是什么？电流是流向地的嘛？

好吧，这个系列是很基础的电路系列，会从非常基础的电路开始讲起。主要是为了初学者服务，话不多说，直接开讲。本系列所用的仿真工具为Multisim。

• 电源

电源是电路中的最基础的部分，所谓的电流，也就是电荷的流动的宏观表现，而就像我们大学生一样，没有体测的压力是跑不动路的。驱动电荷流动的能量就是由电压提供的。电压的高低代表着驱动能力的大小，而限制驱动能力的器件，则是电阻。

相同的电阻下，电压越大，电流越大。电压越小，电容越小。（只包含电阻的情况下）。

生活中最常见的电源就是电池。在Multisim中可以用电压源来表示。

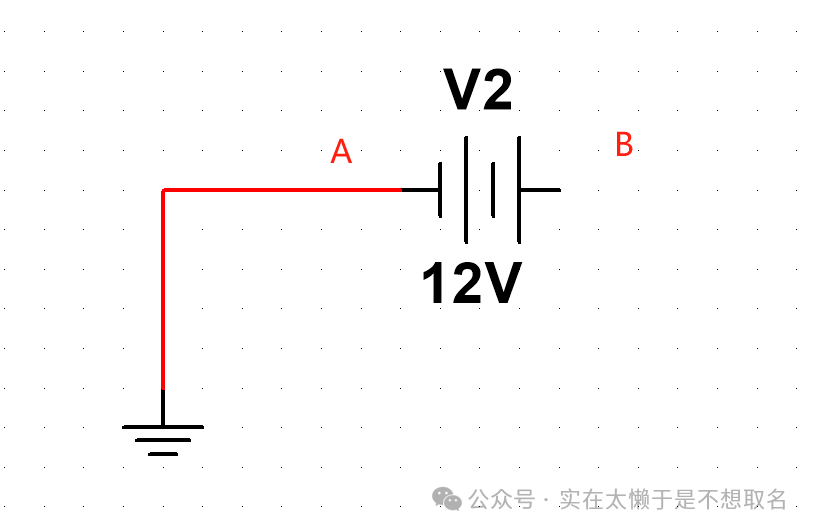

那么在这个器件中A点电压和B点电压分别是多少？

• 参考地

事实上毫无意义，因为电压源只表示了电势差，即B和A点的电压之差为12V。为了计算的方便，我们在电路中引入了“地”的概念。

其实我更愿意称“地”为参考地，因为“地”作为零电势点，确定了整个电路0点电压位置。它是一个概念，并不是一个实质的东西。

只有给电路上添加了地，这时候才可以认为，A点电压是0V，B-A = 12V，所以 B点电压是12V。并不是因为电源是12V，所以B点是12V。

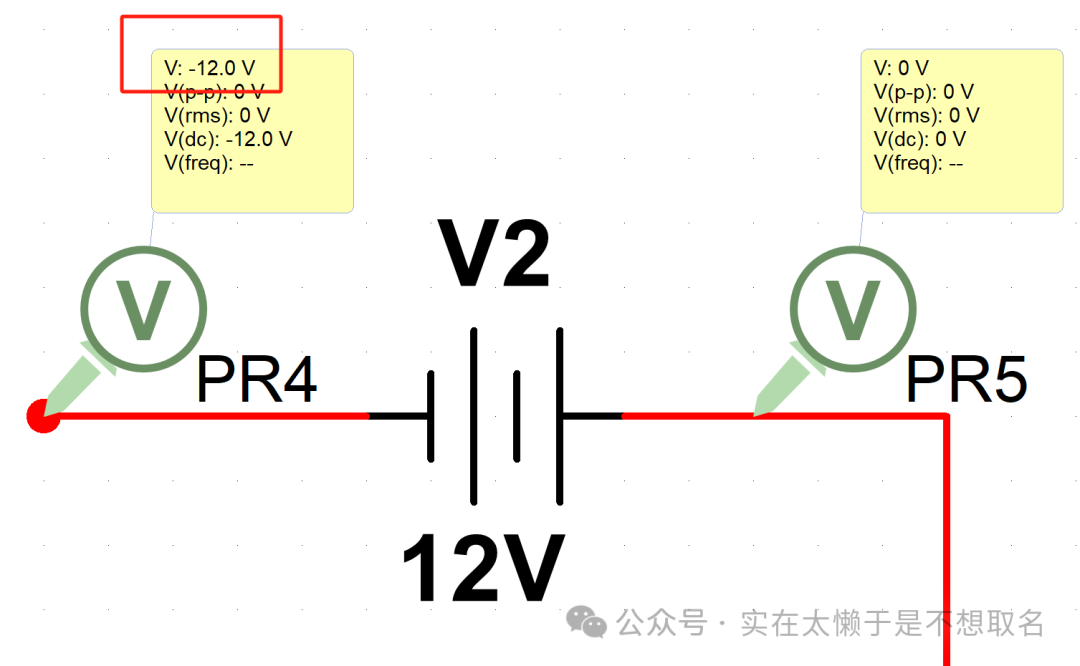

因为，地只是一个参考，我可以把B点定为参考地。

这时候，A点电压就是-12V，因为B-A = 12V ， B = 0V，所以A = -12V。

这就是为什么，我们在使用电源、示波器等设备，需要将设备的负极和电路接到一起。通常的说法是为电路提供回路，但是实际上是为设备提供0电压参考点。

• 电流方向

既然地不存在，只是一个概念，那么怎么会有说：电流流向地呢？

其实我觉得这是一种混淆的说法，对于我们外面的线路而言，大地是天然的导体，所以为了使电流能够构成回路，所以会将负极插入大地，这时候地是真正存在的，作为负极的存在也是0电势的存在。

但是对于我们的电路而言，地实打实的是一种概念，事实上电流从流向地是不准确的。电流是从正极流向负极（初中课本原话，电子从负极流向正极，电流从正极流向负极）。

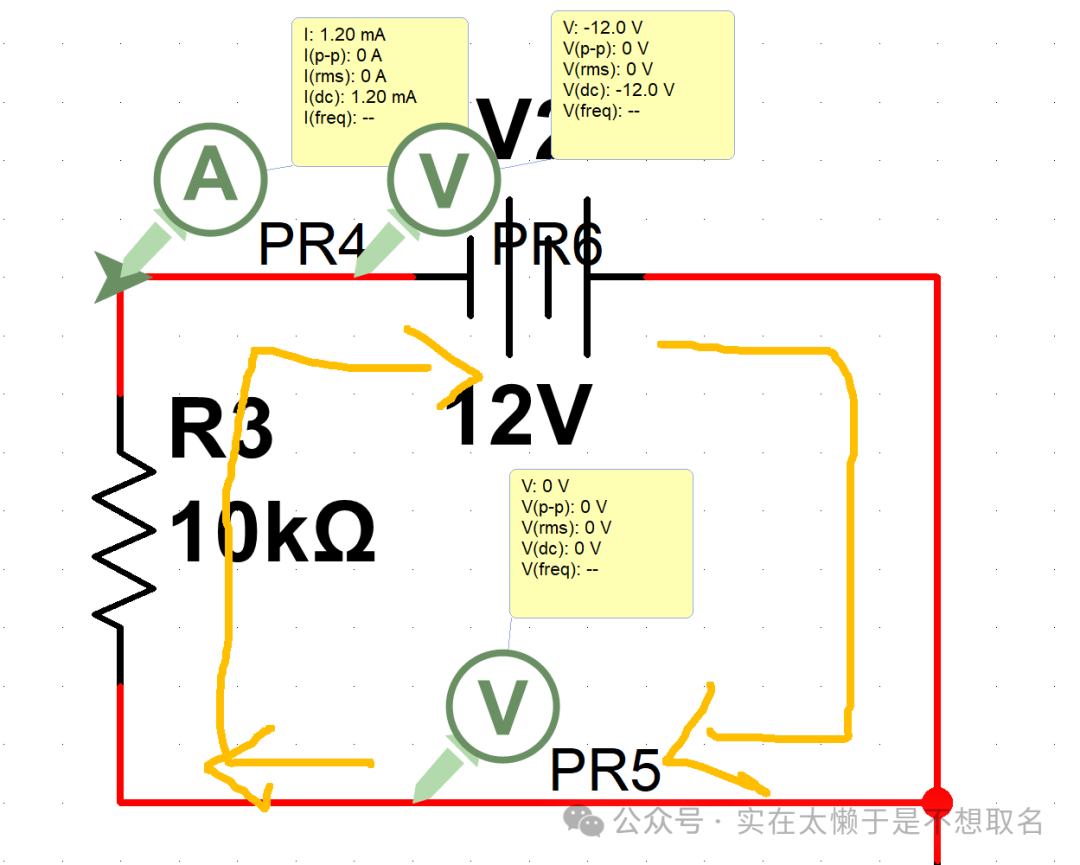

这样子接的话，电流的方向是从正极流向负极，但是也会有一种从地流向负极的感觉。

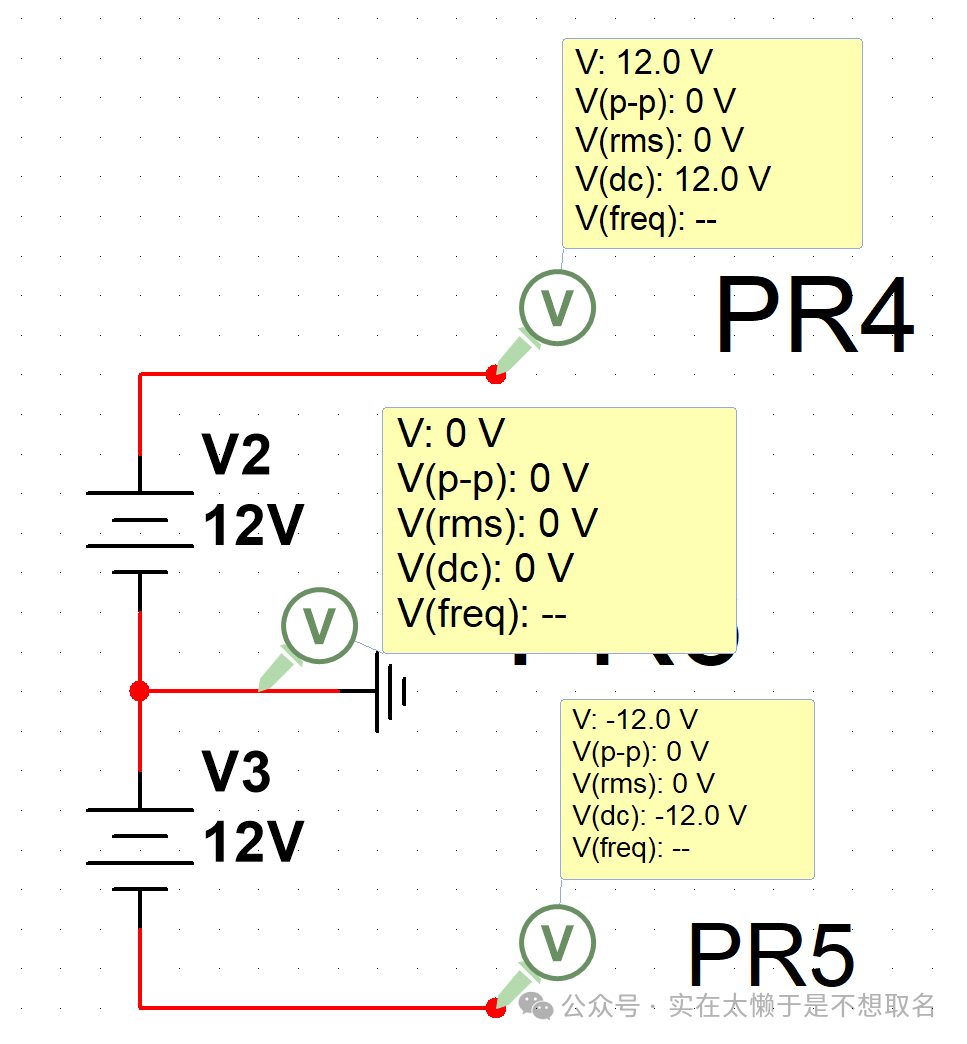

因此根据这个性质，可以把两个电流源分开成单电源和双电源。
