腰挂式小风扇拆解

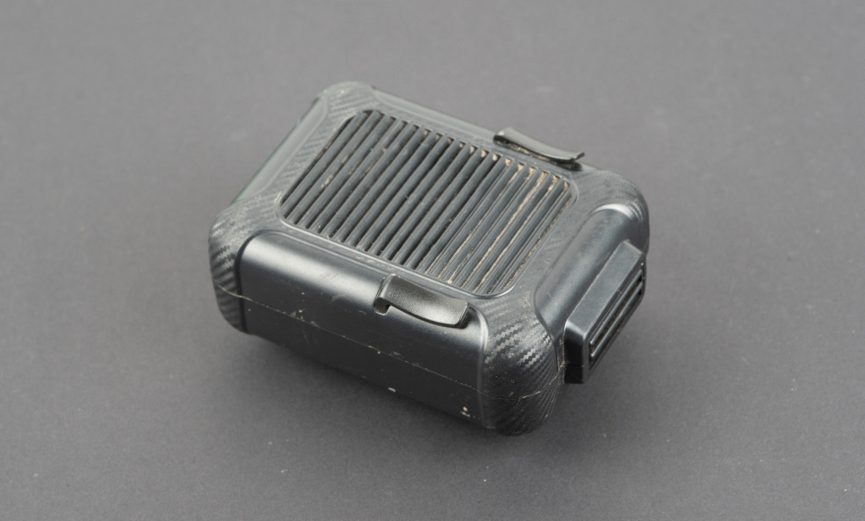

从垃圾山上捡了一个灰头土脸的腰挂式小风扇。

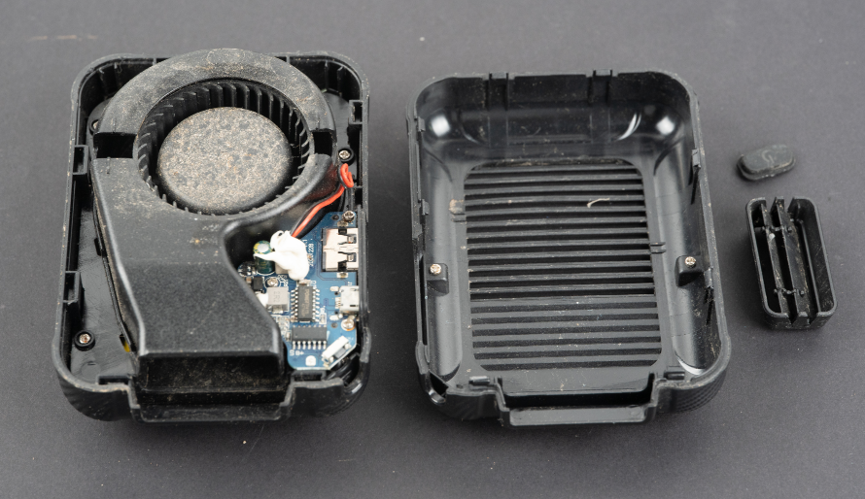

拆开之后，发现风道做得还不错。电路板很小，塞在风扇和风道旁边。

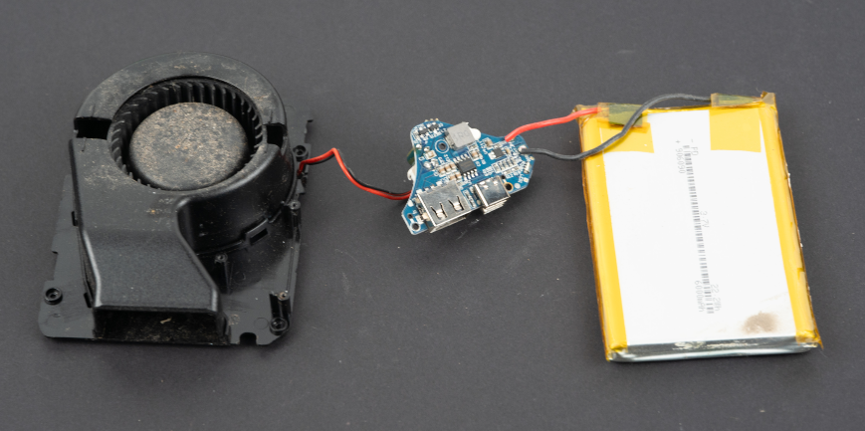

把风扇、风道和电路板取下来之后，发现电池是真的大。

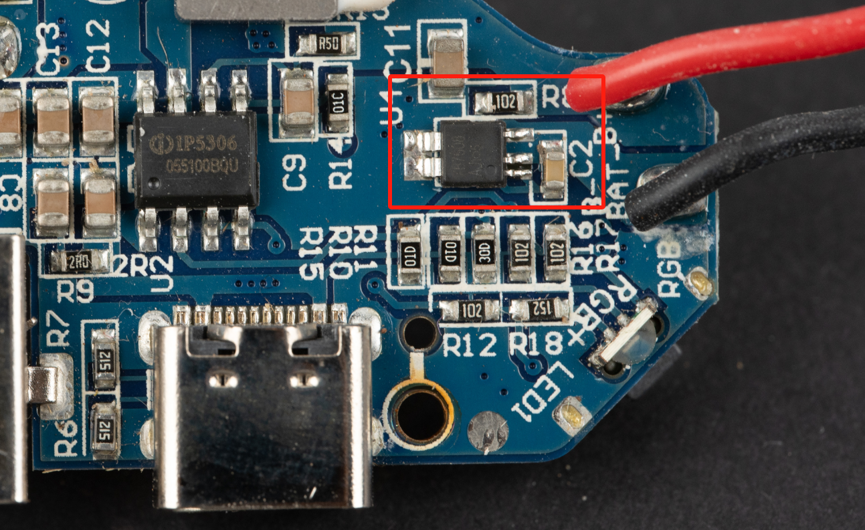

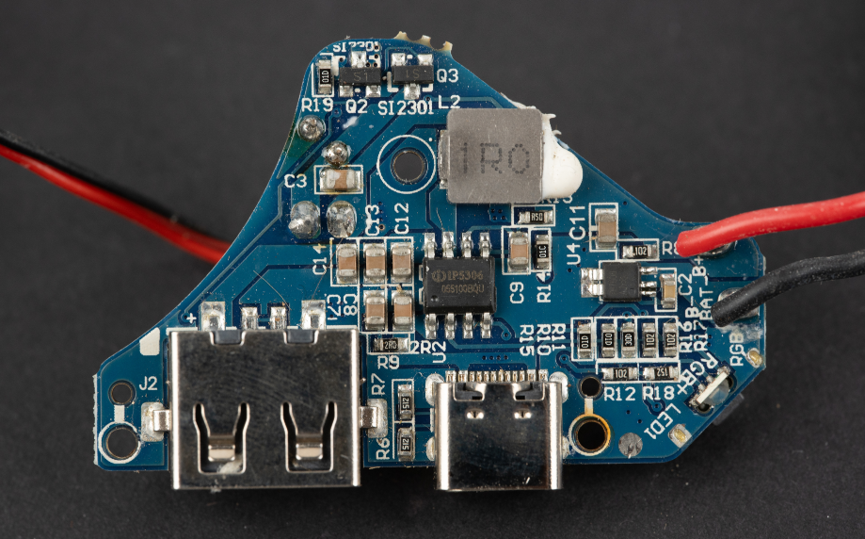

这是电路板，电路板正面的关键器件是IP5306，这是来自英集芯的一颗2.1A充电、2.4A放电高集成度移动电源SOC。升压效率92%，充电效率91%，内置电源路径管理，支持边充边放。而且还支持4、3、2、1颗LED电量显示、按键开机、内置照明灯驱动、自动检测手机插入和拔出等等。

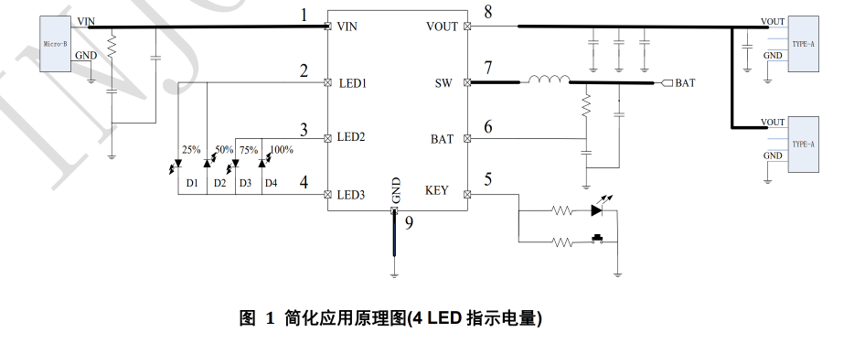

这是IP5306的4LED指示电量的简化应用原理图。不得不说，现在半导体行业是真的卷，很多很多的专用功能都有对应的单芯片解决方案。如果要做充电宝，可能整个电路板上最复杂的芯片竟然就是这颗SOP-8封装的充电宝专用芯片。

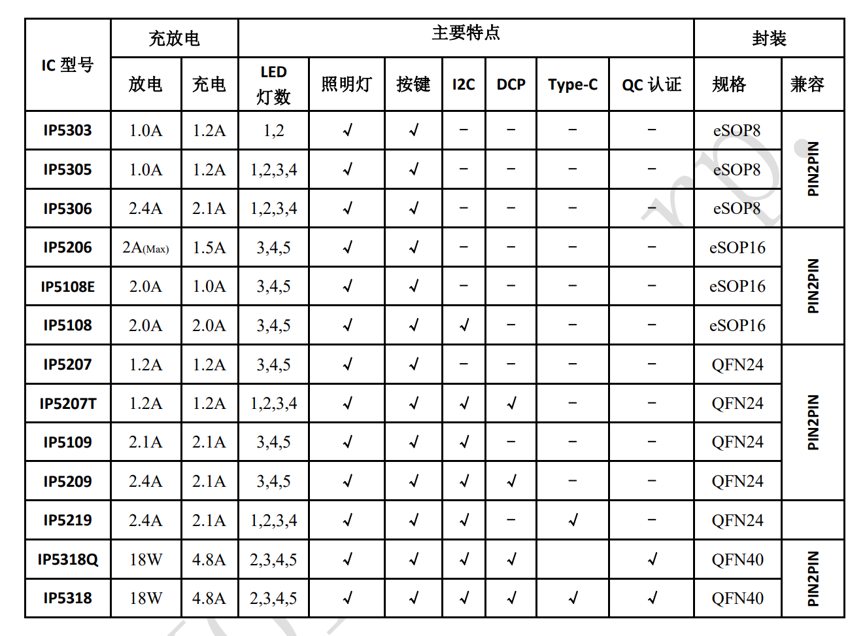

IP5306的手册里有一张表格可以看出，你可以根据充电放电电流、LED指示灯个数、照明、按键功能、I2C通讯、DCP、Type-C、QC等参数来选择对应的芯片，这专用性简直了。

这边还有一个芯片，封装很少见。这是来自赛芯微的B7608AJ，是一颗单芯锂电池保护IC。这种很少见的封装名称叫CPC5。

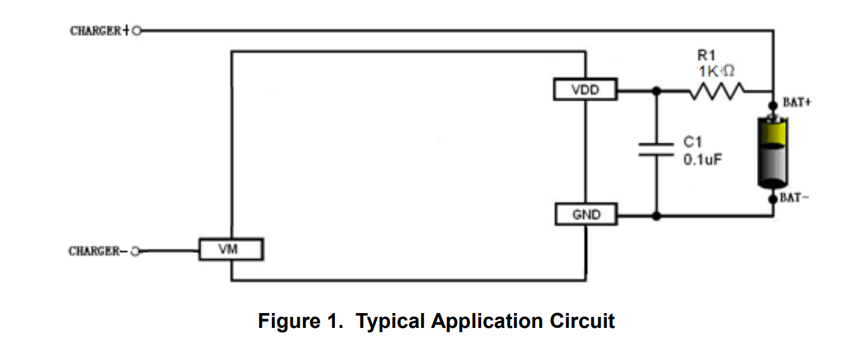

这种封装的锂电池保护芯片使用是真的简单，外围只需要一个电阻一个电容即可。实际上和DW01+8205的功能是一样的，但是比这个组合更简单，集成度更高。

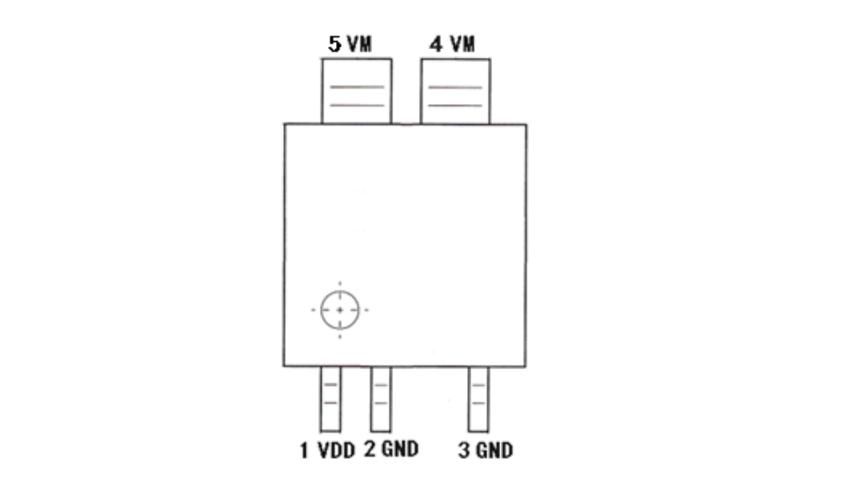

这是它的引脚说明。

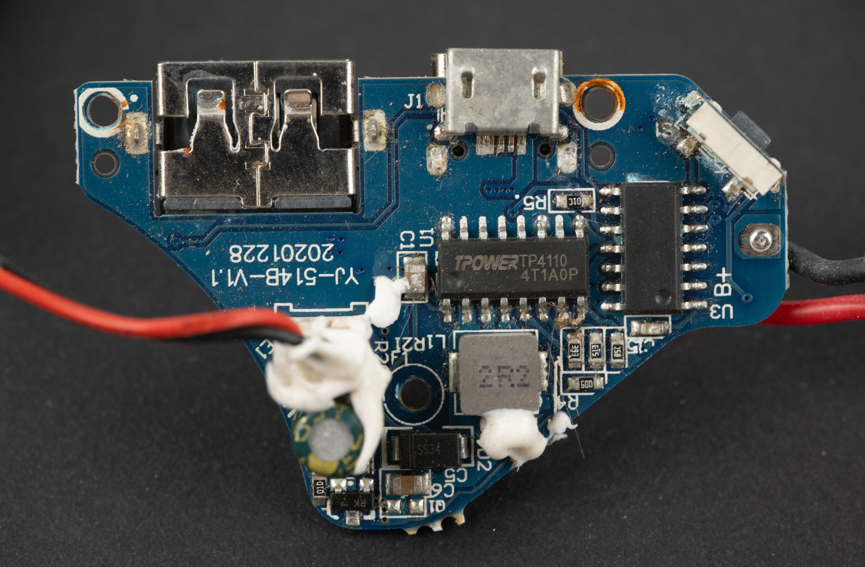

电路板背面有一颗天源的TP4110。

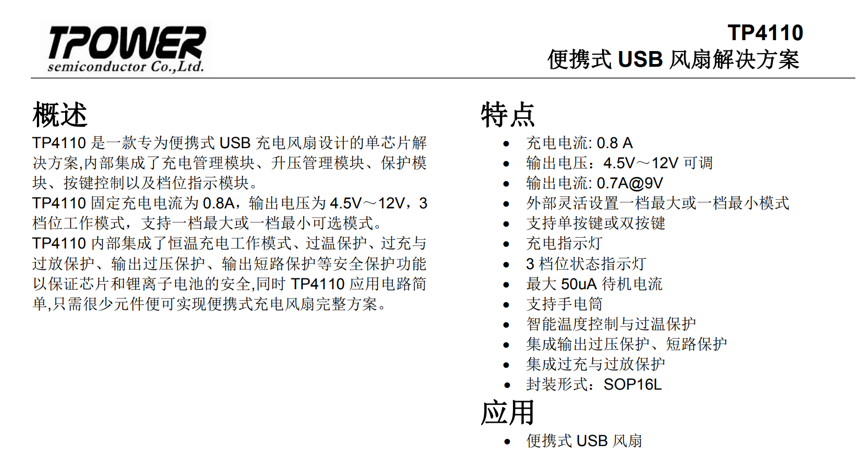

这是一颗便携式USB风扇解决方案，内部集成充电管理模块、升压管理模块、保护模块、按键控制及档位指示等等。也是集成度非常高的专用芯片。

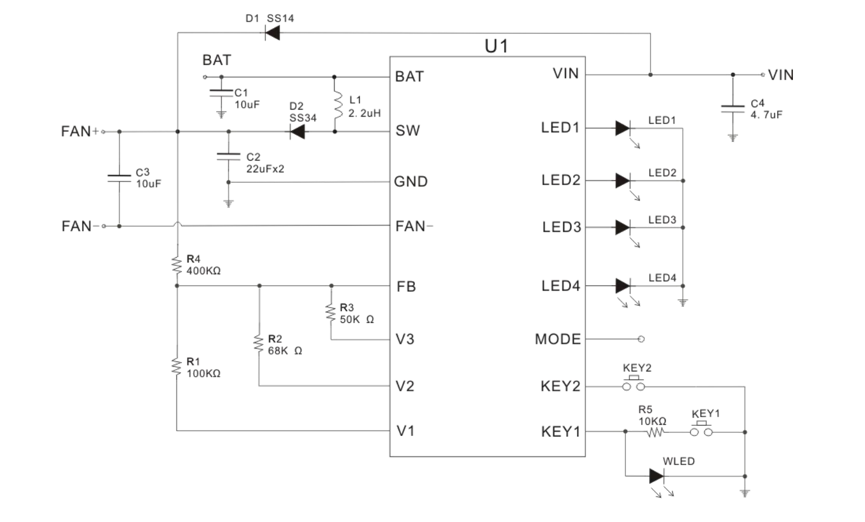

它的电路也是比较简单，看拓扑就会发现，其实这就是一个加上了电源指示、按键等功能的BOOST升压芯片。

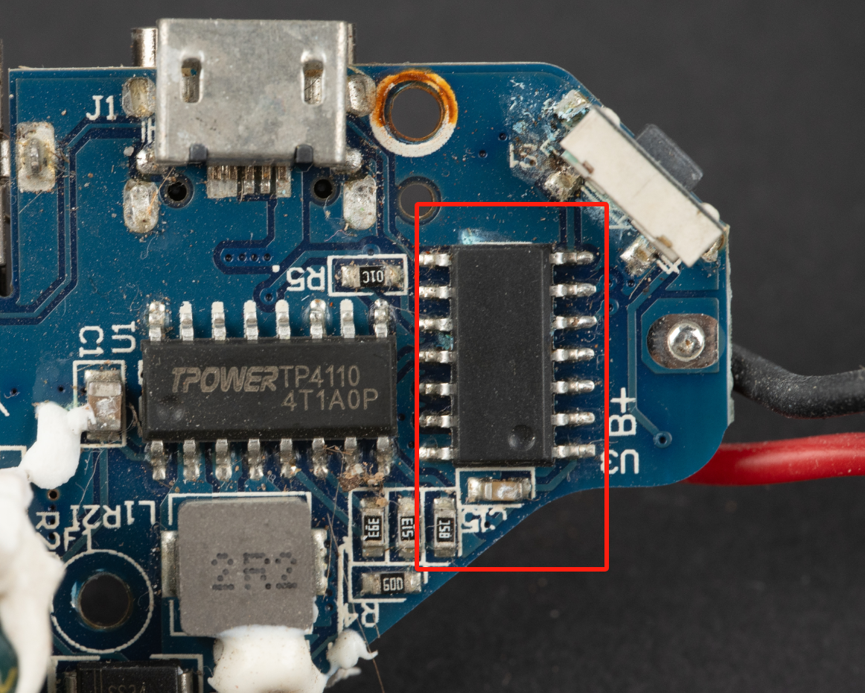

理论上，一个带充电宝功能的腰挂式小风扇，电路板上有IP5306来实现充电宝功能，有TP4110来实现电池电压升压、风扇驱动，这样就完全够了，但是TP4110旁边还有一个SOP-14封装的芯片，这个芯片没有丝印，看起来是一个8bit MCU。没太想明白为啥需要一个MCU。

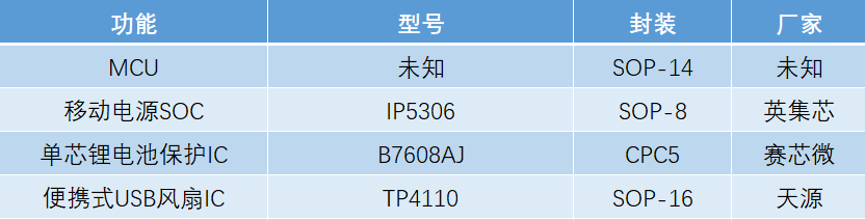

这是这个腰挂式小风扇的关键器件清单。
