..输出Gerber文件四步骤.. #嘉立创PCB#

输出文件之前请新建一个文件夹，把需要输出的PCB文件放进去。

特别强调：对于过孔焊盘有盖油/开窗要求的，输出gerber前一定要处理好过孔是开窗还是盖油。

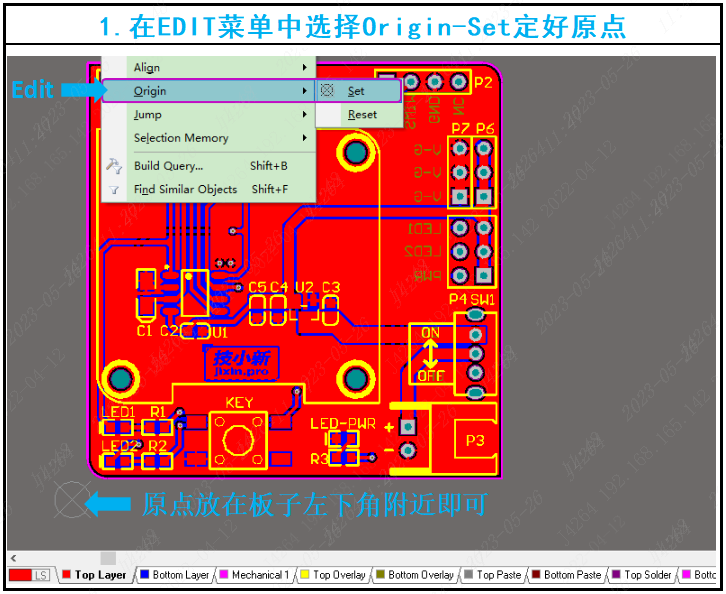

一、定义原点：在Edit菜单中选择Origin－Set （快捷键E-O-S）定好原点，一般放在左下角附近即可。

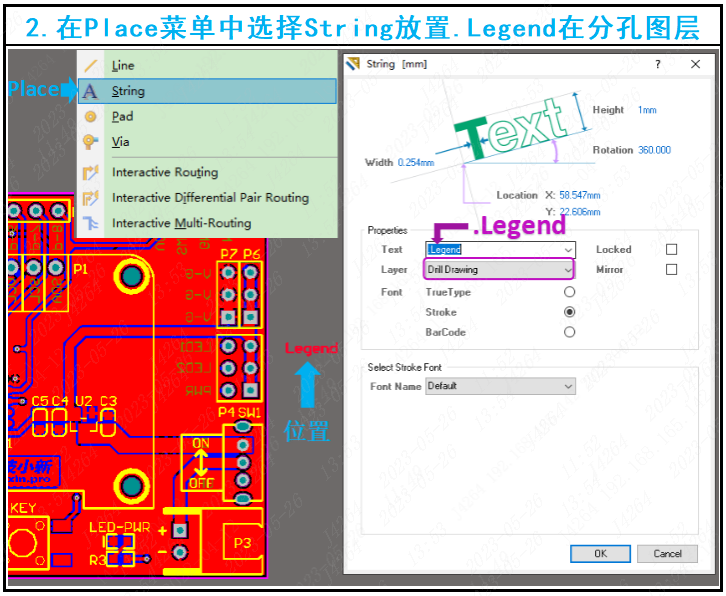

二、放置分孔图表：在Place菜单中选择String放置“.Legend”（快捷键P-S）在DrillDrawing（分孔图层）,位置在板子右边或上方。

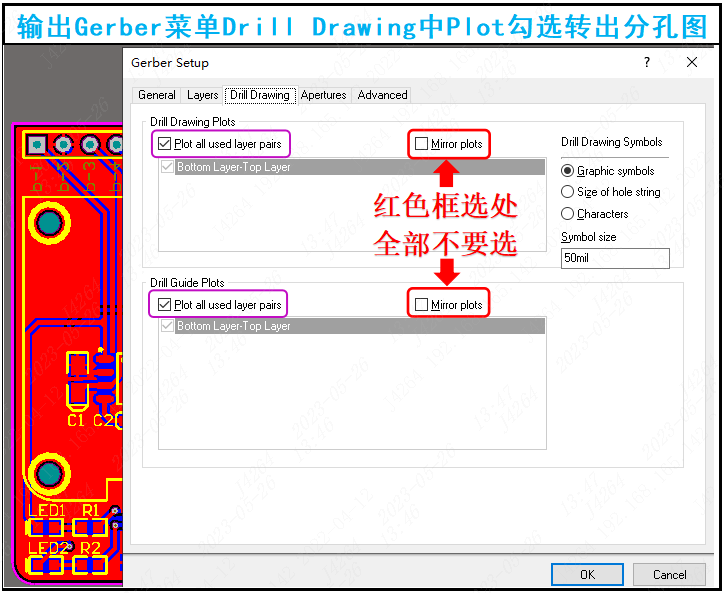

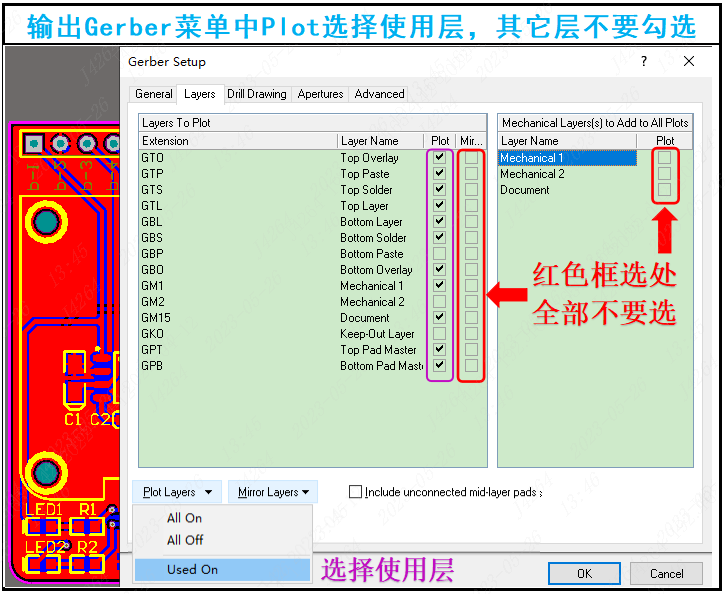

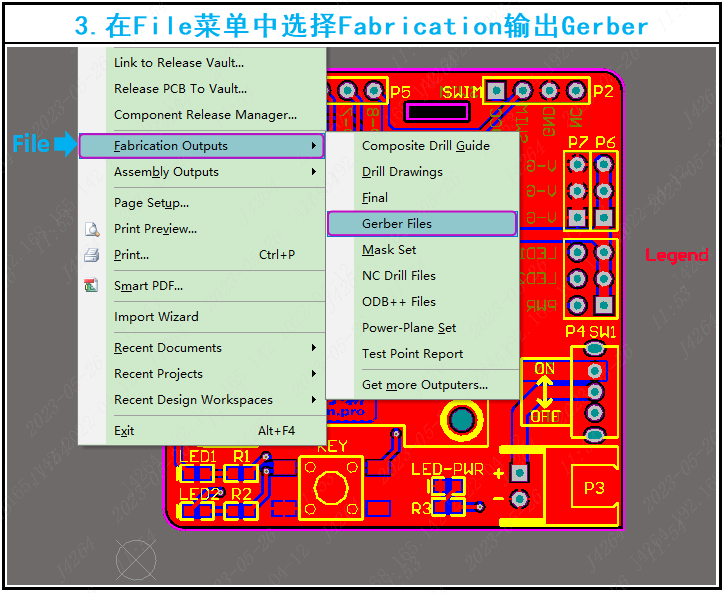

三、输出Gerber：在File菜单中选择Fabrication Outputs－Gerber Files输出Gerber

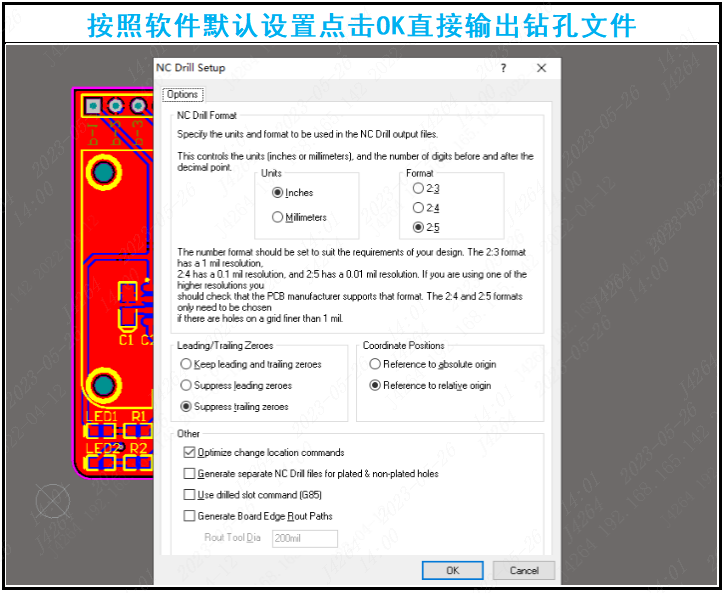

四、输出钻孔：在File菜单中选择Fabrication Outputs－NC Drill Files输出钻孔文件

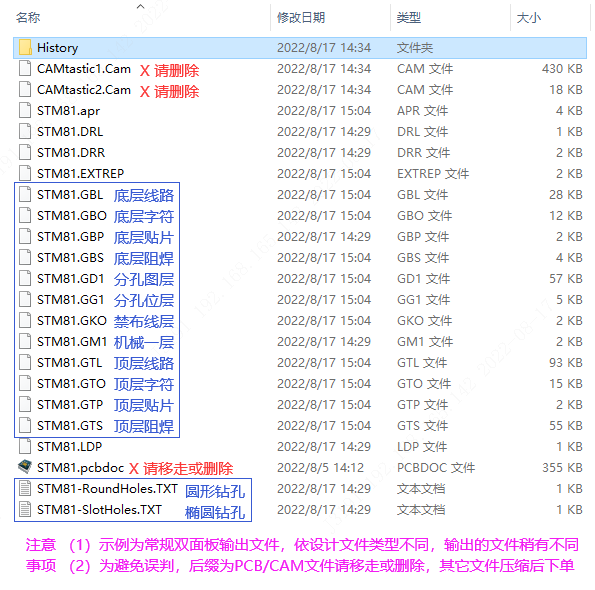

通过上述步骤，输出的文件默认就在PCB文件所在的文件夹中，检查好就可以下单了。点此查看下单方法
