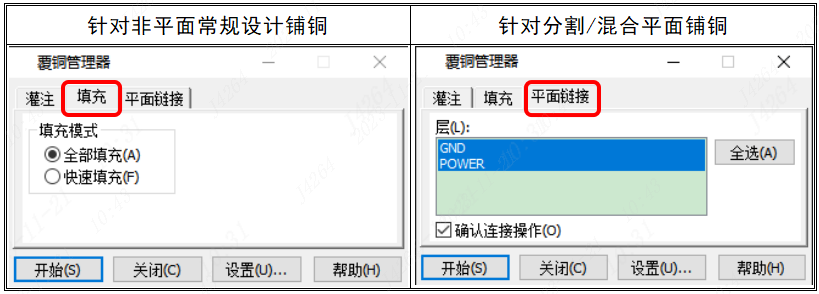

1.在板外左下角定义好原点，然后铺铜（PCB工厂一般采用填充铺铜，有分割/混合平面设计的采用平面链接铺铜）

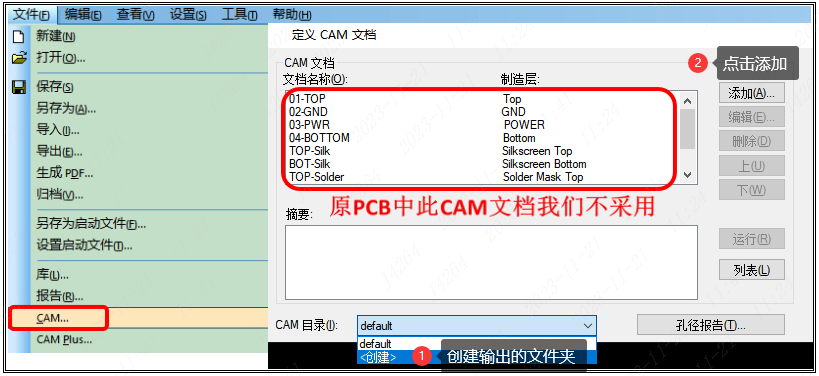

2.在板子右下角点选"文件"－"CAM"打开菜单，创建输出Gerber的文件夹后点选"添加"

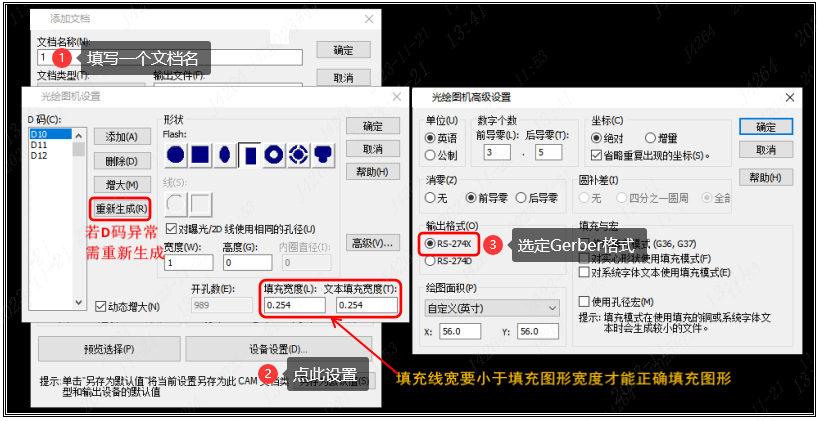

3.在"文档名称"中随意填写一个数字或字母名，同时点选"设备设置"确定好D码表、填充线宽和RS-274X格式

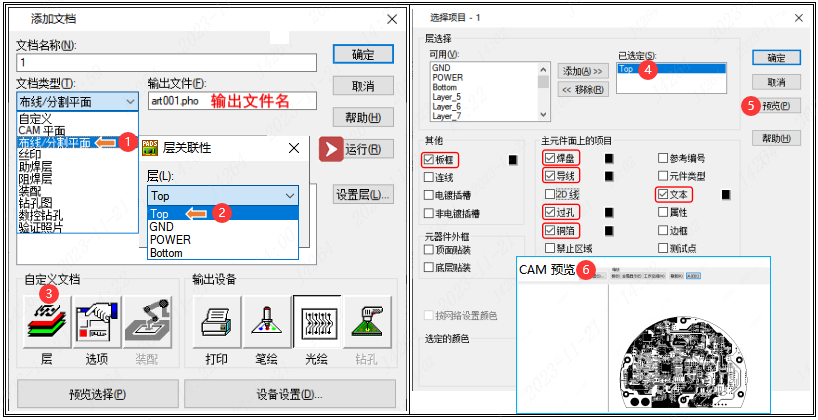

4.输出线路：依照设计选择布线层，分别输出各层线路，把图中红框选择好并预览检查无误后，点"运行"输出

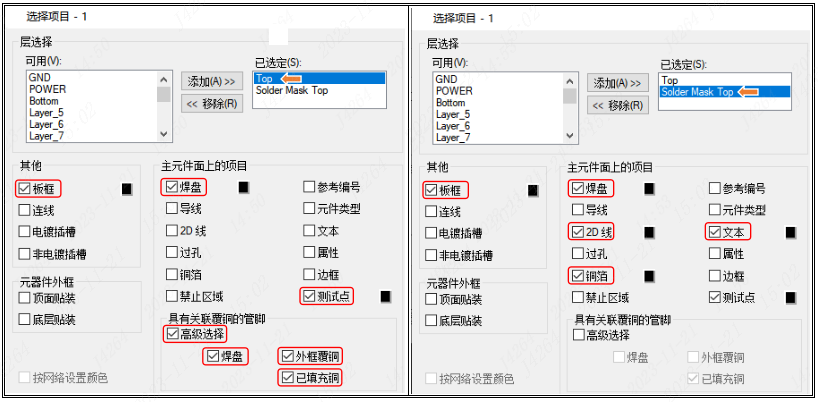

5.输出阻焊：同样方法选择阻焊层，分别输出顶、底层阻焊，把图中红框选择好并预览检查无误后，点"运行"输出

注意：① 输出Gerber下单的输出阻焊层是含有2个关联层，每个关联层都要选择好

111111② 勾选"过孔"选项就会过孔开窗（反之盖油），部分"过孔"如果设计为"测试点"，就算不勾选"过孔"选项，这些过孔也会阻焊开窗

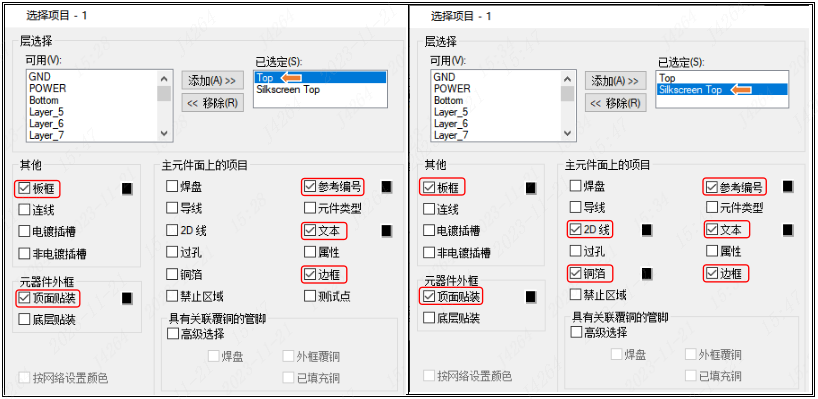

6.输出字符：同样方法选择字符层，分别输出顶、底层字符，把图中红框选择好并预览检查无误后，点"运行"输出

注意：① 输出Gerber下单的输出字符层是含有2个关联层，每个关联层都要选择好

111111② 输出顶层字符时，元器件外框选择"顶面贴装"；输出底层字符时，元器件外框选择"底层贴装"

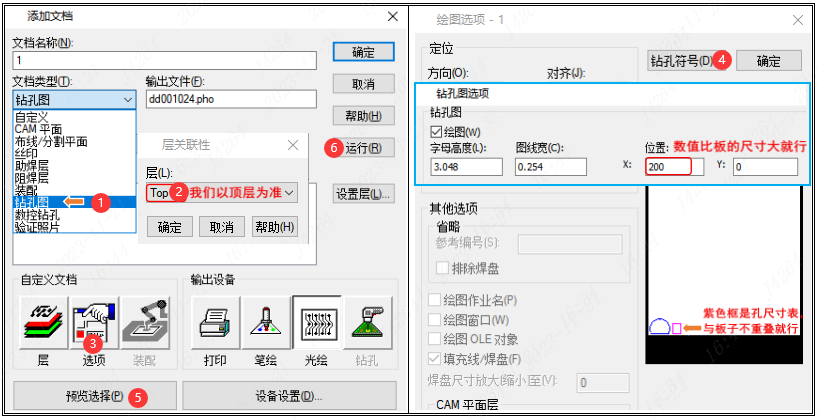

7.输出钻孔图：按照图示选择"顶层"钻孔图，同时设置好板与孔尺寸表分开不重叠，然后预览检查无误后，点"运行"输出

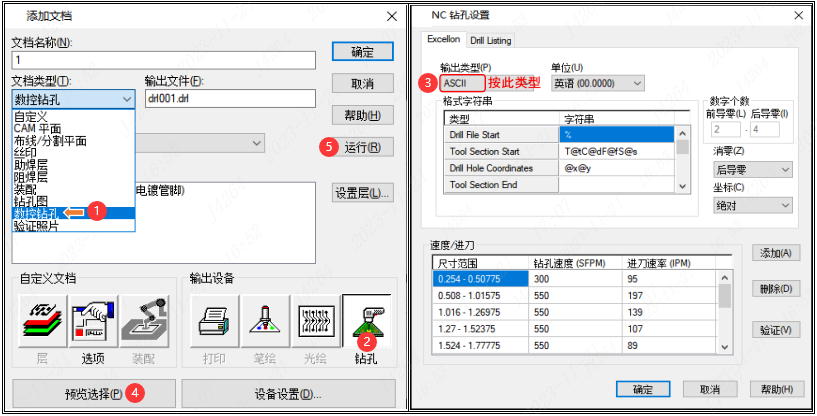

8.输出钻孔文件：检查输出类型为ASCII，然后预览检查无误后，点"运行"输出

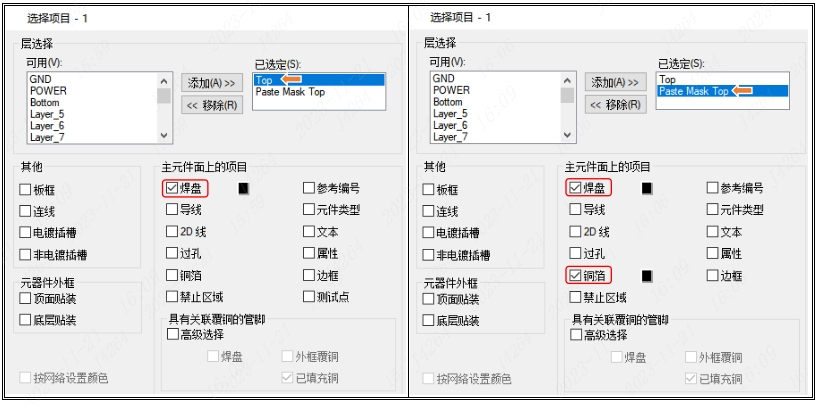

9.输出锡膏：若需要制作钢网的，也可以分别输出顶、底层锡膏层，把图中红框选择好并预览检查无误后，点"运行"输出
