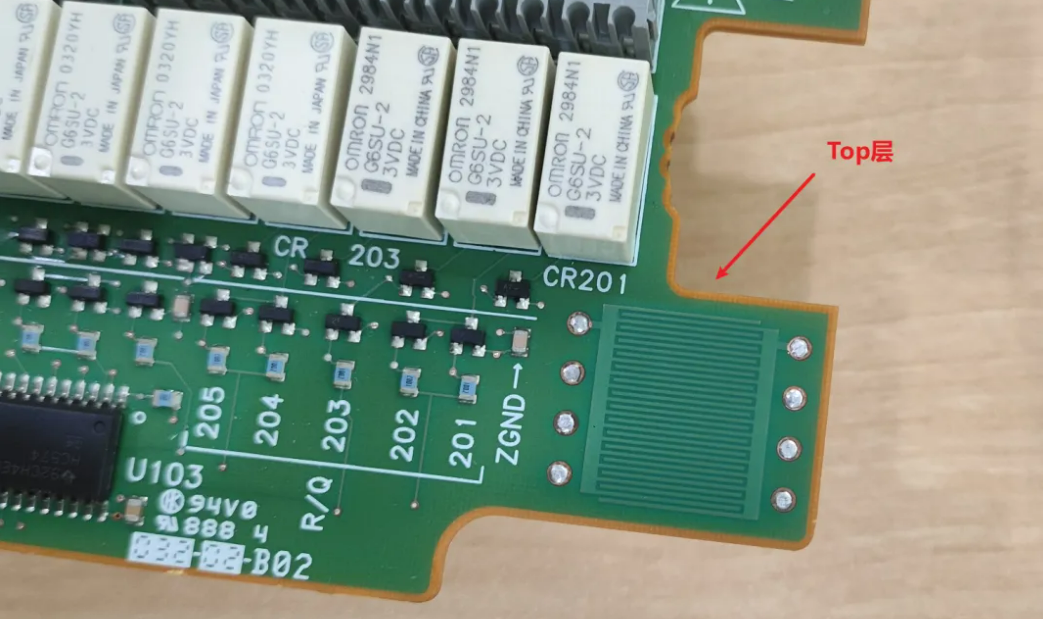

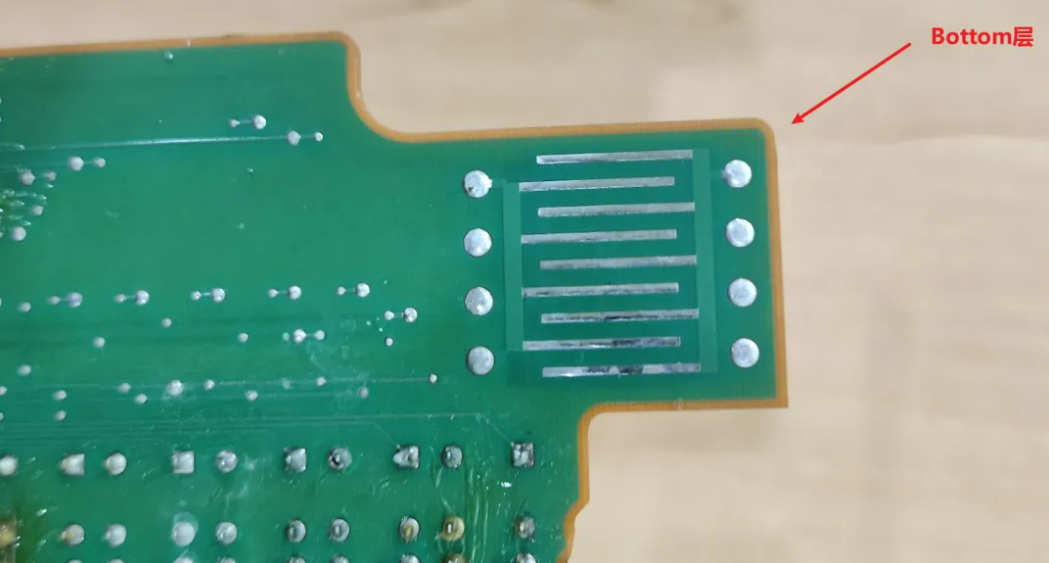

下图是安捷伦数据采集仪板卡34901A的PCB上的一块图片,朋友们针对这个PCB照片进行了探讨,给出了一系列的猜想,也欢迎大家评论区留言讨论:

猜想讨论内容:

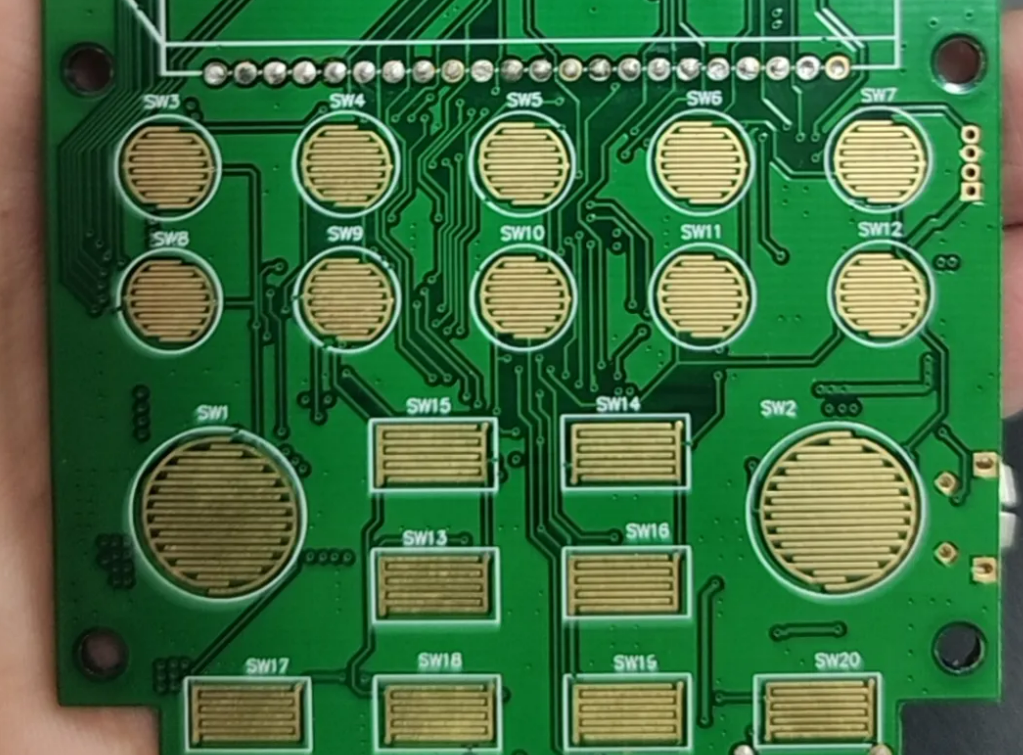

1.触摸按键。因为确实有触摸按键是设计成这样的梳状结构,例如下图的按键就是这样,人手指按下导电硅胶后会产生按键响应,但是这种按键的PCB设计是必须开窗的:

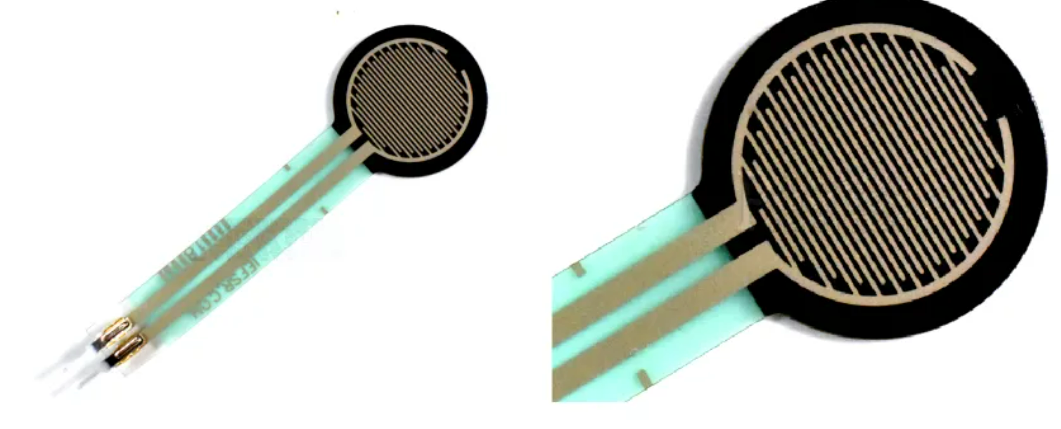

2.压力应力检测。这个一般也是这种梳状结构,不过他在这个PCB/FPC开窗的上面还会覆盖一层类似碳膜或者是其他的材料,通过按压力度不同从而发生电阻阻值改变,按压力度越大,阻值越小。

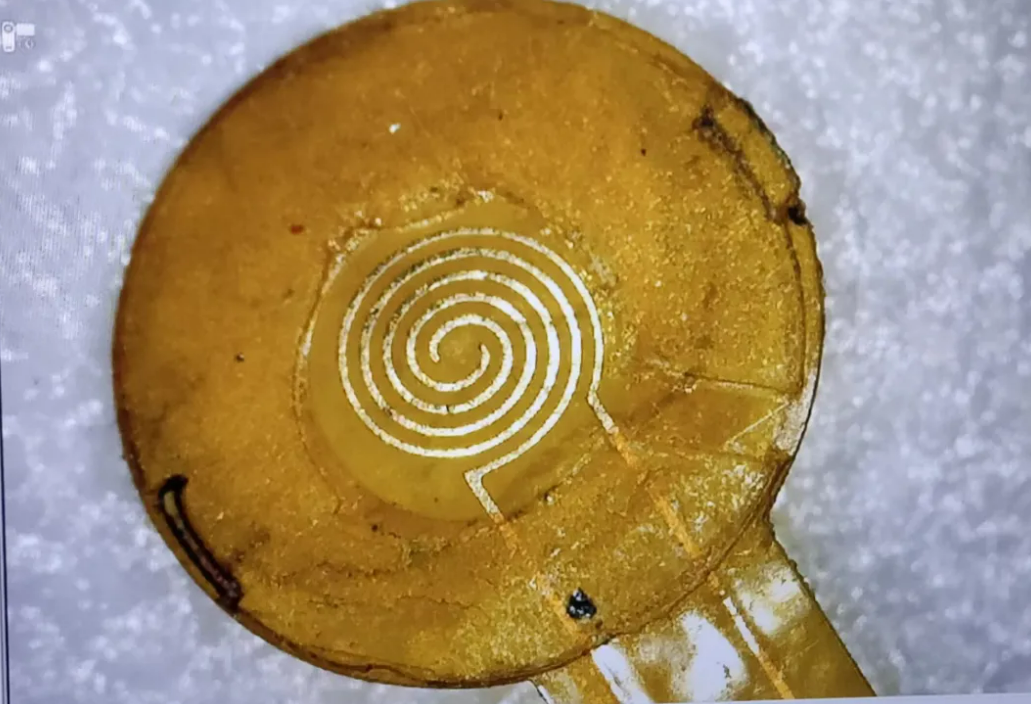

我之前还拆过一个电阻压力传感器,也是类似,不过使用的不是这种梳状结构,而是类似蚊香的结构,当然也是会有额外的材料覆盖在PCB金属丝的上方,例如下图:

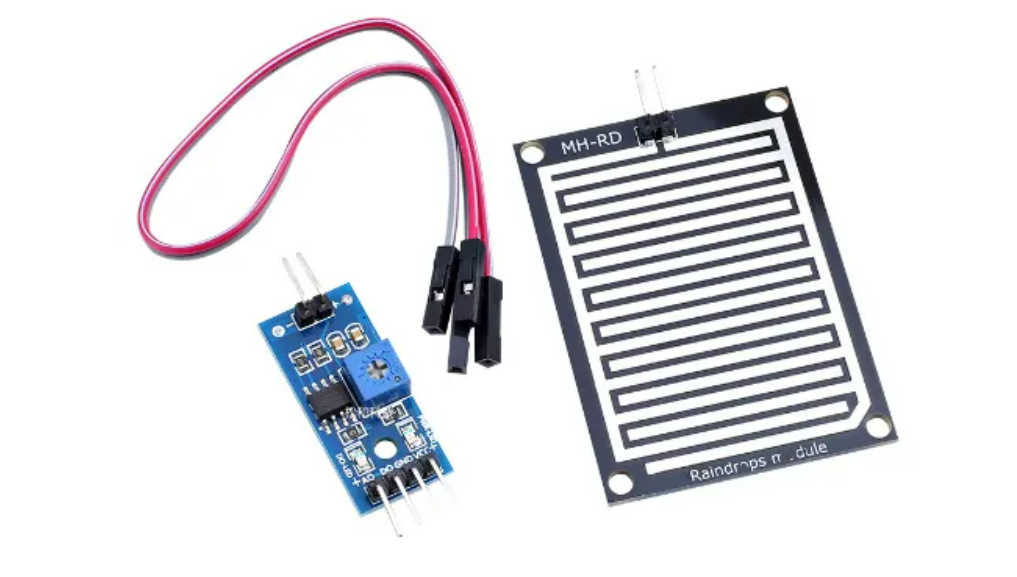

3.湿度检测。有些雨水检测模块也有使用到这种结构,也是通过检测是否阻值发生变化从而检测是否存在积水。同样的,这种设计需要开窗:

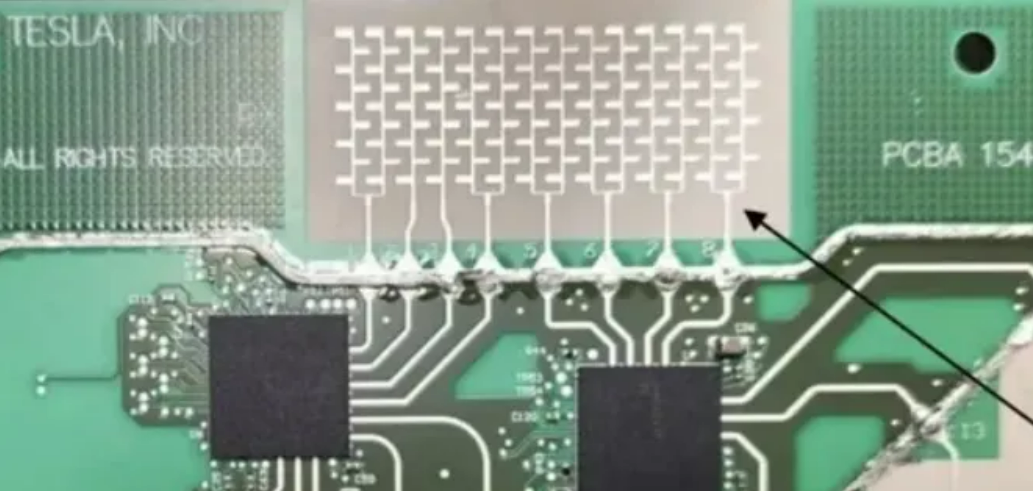

4.天线。有的天线也有类似这种梳状的PCB设计,不过34901A上应该不是天线,因为他有物理接口。下图是毫米波雷达的天线:

5.叉指电容。叉指电极是如指状或梳状的面内有周期性图案的电极,这种电极被用来产生与可穿透材料样品和敏感涂层的电场相关的电容:

6.类似放电齿作EMC防护作用。下图是放电齿:

7.辅助测试用。有个朋友说他之前见过这个图案,甚至两边都是空焊盘,没有连接任何线路。这个朋友猜测要么就是以前PCB工艺不好,如果这个栅格走线做出来短路了,说明整个板子有PCB做坏的风险。还有另一个朋友问了安捷伦仪器维修的大佬,大佬说这个图案是测试点,用来测试pcb电容和漏电。

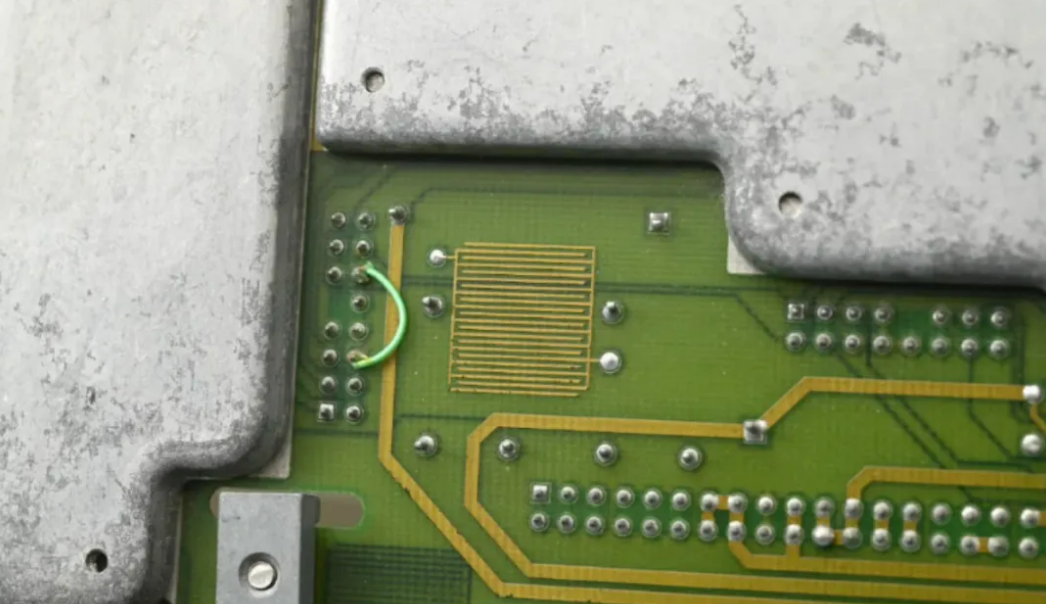

下图是另一个博主<lhf>拆解频谱分析仪HP8562A的PCB照片,看起来也是和安捷伦34901A的类似,他给的猜想也是和测试相关。

那么你觉得这个安捷伦34901A上的梳状PCB结构是什么作用呢?
