《嘉立创FPC线宽线距设计》

嘉立创FPC线宽线距设计要求

① 铜厚12um（0.33oz)：3/3mil（极限2/2mil）

② 铜厚18um（0.5oz)：3.5/3.5mil （极限3/3mil）

③ 铜厚35um（1oz)：4/4mil（极限3.5/3.5mil）

特殊情况

空旷区线宽需在以上基础上增加1-2mil

线圈板线宽线距尽量设计5/5mil以上

线宽线距设计案例一

问题点：

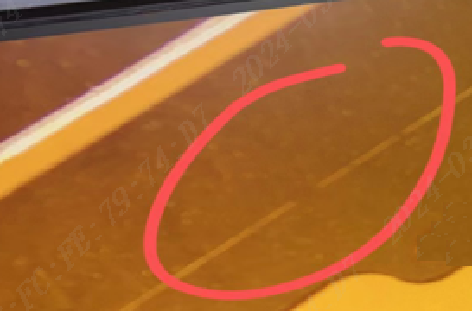

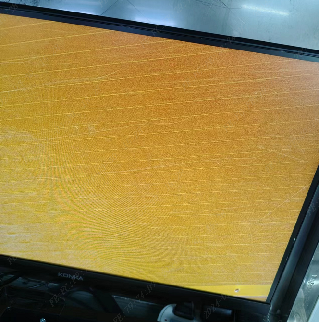

客户线宽线距设计的是2.5/2.5mil,下单选的是0.2mm板厚，35um(1OZ)的铜，导致线路全部被蚀刻掉不见了

线宽线距设计案例二

问题点：

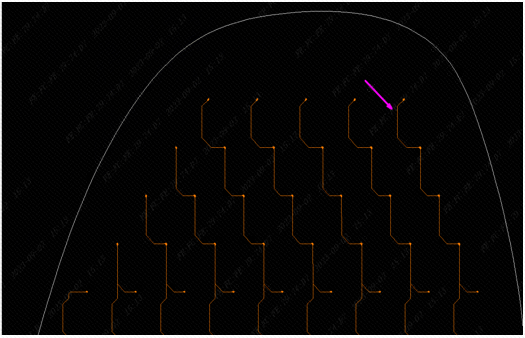

客户设计12um(1/3OZ)铜厚，线宽为2.5mil,虽然达到正常工艺要求，但线宽周边过于空旷，蚀刻速率较高，容易开路或线细

线宽线距设计案例三

问题点：

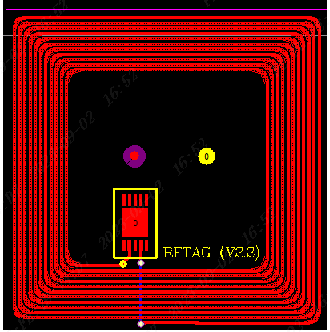

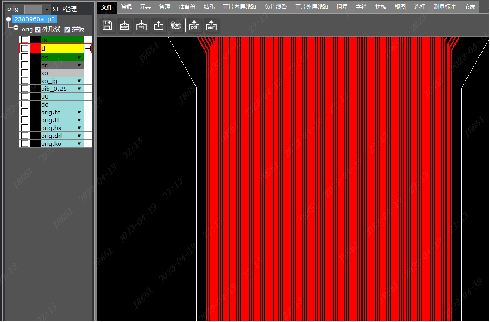

线圈板普通测试只能检测开路，无法检测短路，存在测试盲区，且线路密集，良率较低，建议线宽线距尽量设计在5/5mil以上
