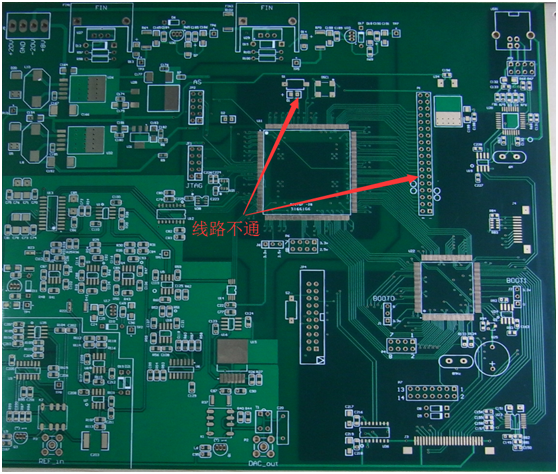

最近工程同事再次反馈AD设计的花焊盘断开的情况，我们把2020年7月

原载于嘉立创官网技术文的案例分享出来，以避免此类出错。

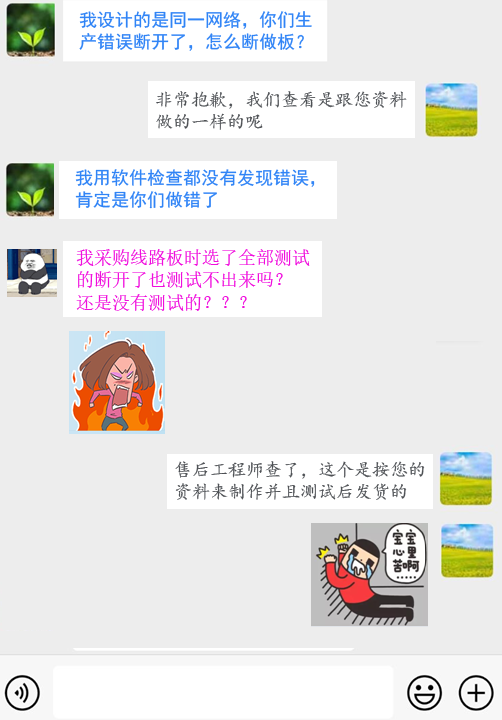

经查看后确认是按客户的原资料设计的，客户坚持认为是PCB厂家做错……

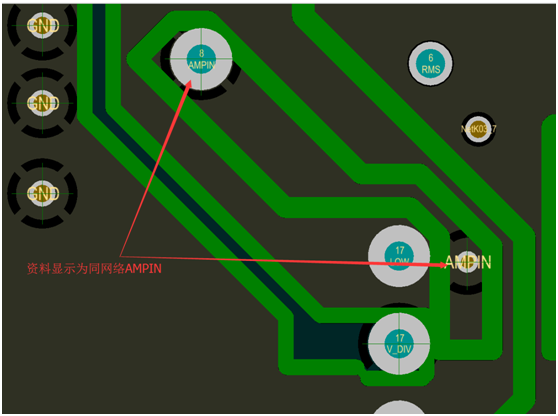

层层排查，发现这2个点设计在内层相连，也是同一网络，但事实真正相连吗？

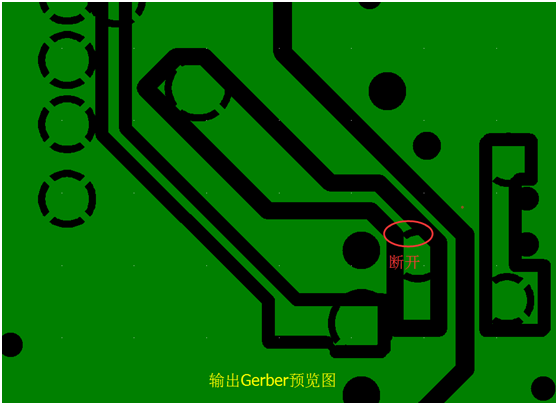

把相连的两个焊盘点输出Gerber同时放大查看……

发现有个地方的连接有问题，是断开的，原因找到了。

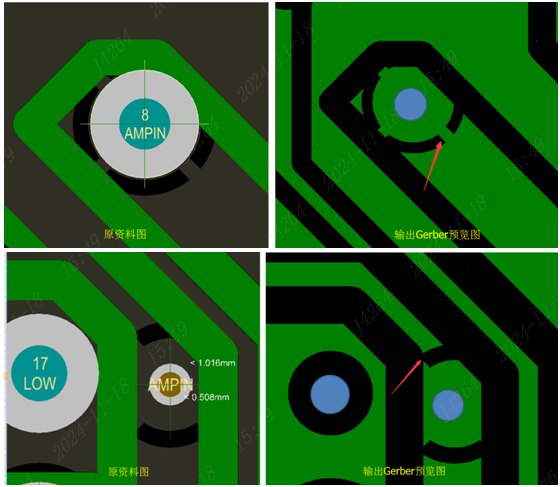

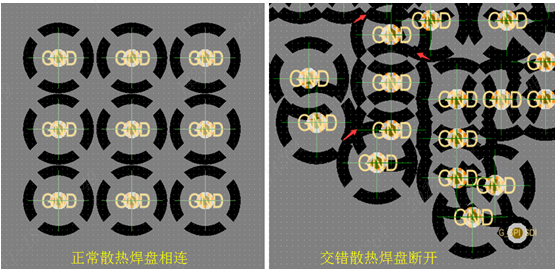

对于这种内层“散热盘与隔离带重叠”引起断开的，在软件设计上是没有问题的，软件网络分析检测也会认为是相连的，但实际上是“假连接真断开”，类似的还有“散热盘重叠”等会引起线接不良。

对于这些“防不胜防”的情况，需要工程设计师设计时留意，对于这种重叠可以引起的断路，请用您敏锐的眼睛查找并调整好。顺便说一句，PCB厂家输出的Gerber好似“白纸上面画画”，显示的是线路本身的图案，看不到网络号的。PCB厂家的测试机是依据工程资料来测试线路板与工程资料之间的不同，并不能分析原始的开短路的（换句话说，工程资料是断开的，测试机就会认为这种断开是正常的）。

以上内容，敬请留意，谢谢！
