今天分析一下，工业现场0-10V输出电路，这个电路是一个网上的开源的，今天主要分析一下0-10V输出电路的实现。

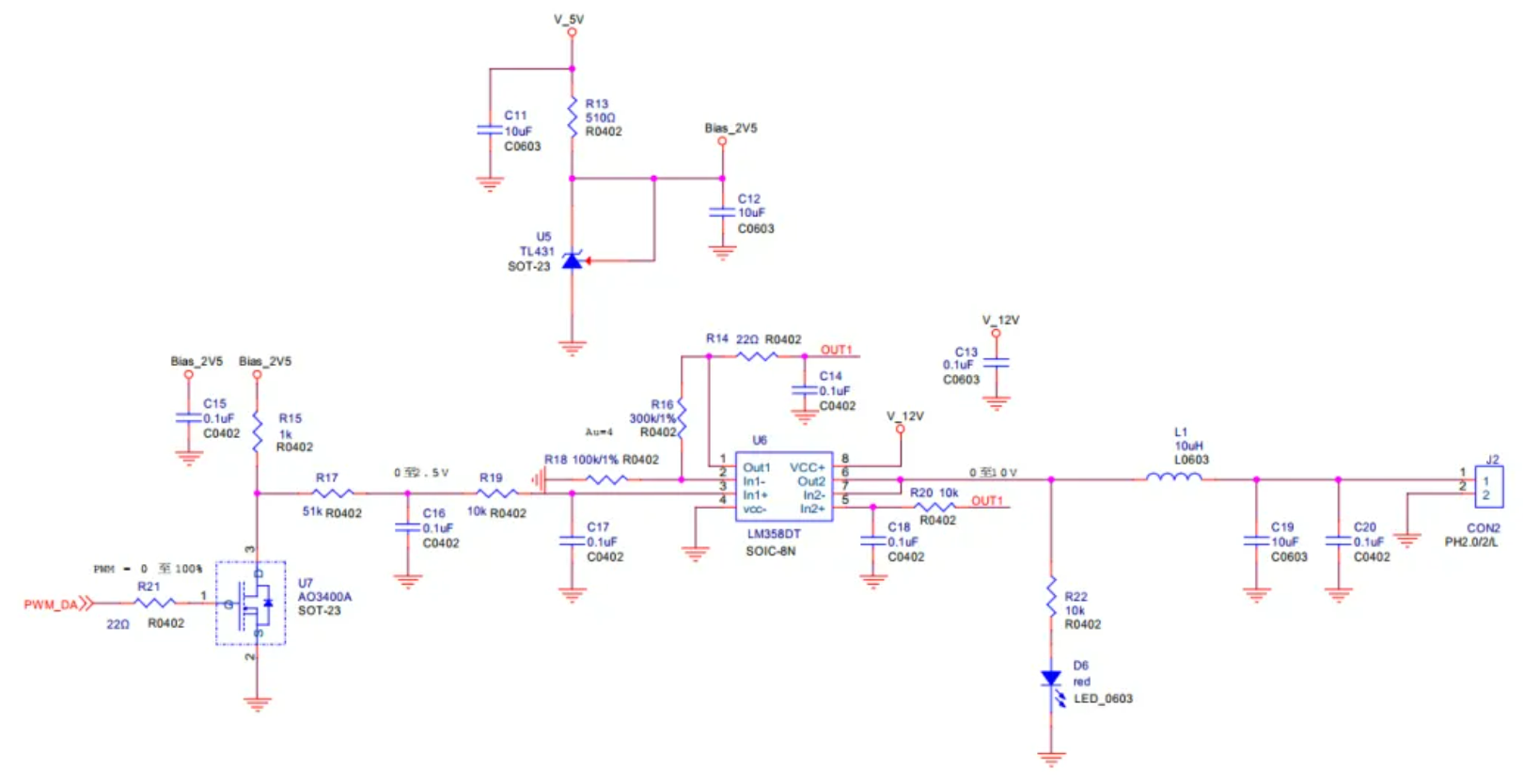

大致的电路图如下：

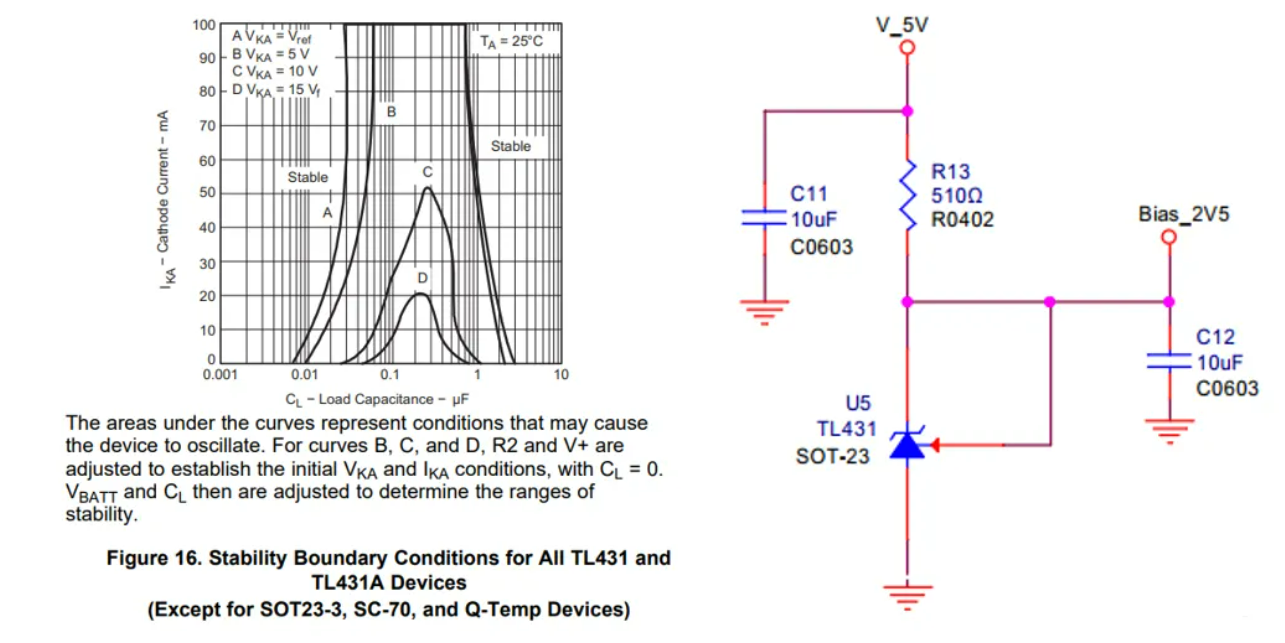

首先看基准部分，使用TL431作为基准源， 输出2.5V的基准电压。用来给下面的MOS做斩波，转化为占空比为0~100%的2.5V的PWM波 。这一部分使用 需要注意TL431并联电容的容量，不要处于0.01uF~3uF，如果处于这一区间，TL431的输出有可能就会出现振荡的现象 。当TL431与电容并联使用的时候，应使电容容量小于0.01uF或大于3uF。

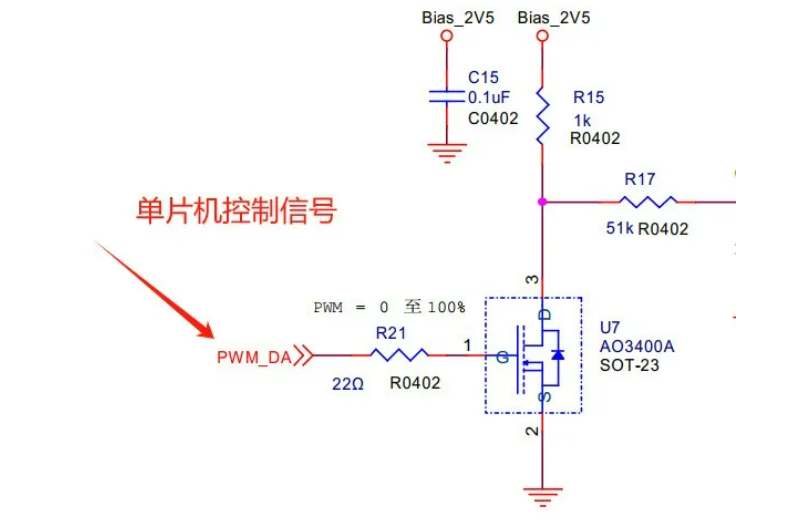

然后看左下角的单片机控制MOS管，本质上也算是一个电平转换， 将单片机输出的PWM变为精准的2.5V占空比0%~100%的PWM。

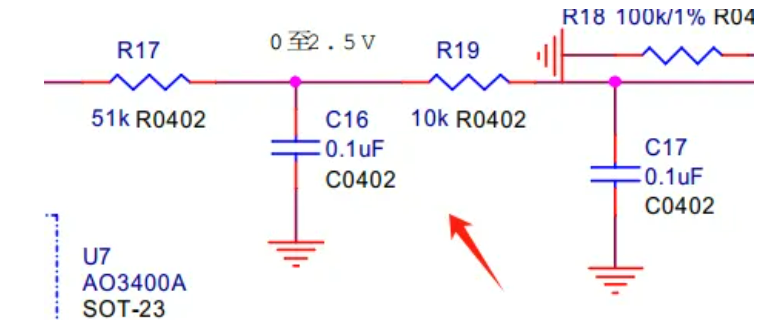

然后这个信号再给到一个 二阶的RC滤波器 ， 滤掉高次谐波，保留直流分量 0-2.5V电压（类似DAC），这部分在之前推文写的PWM做DAC里有过介绍。

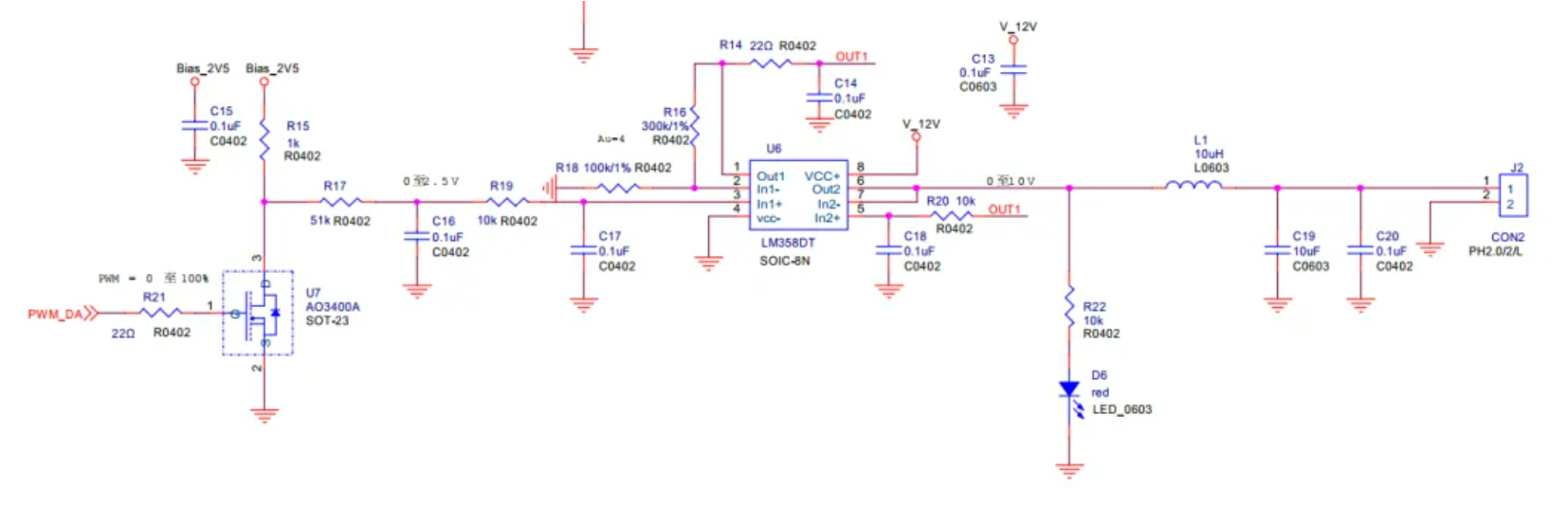

然后这个 直流分量（0~2.5V） 再给运算放大器处理，下图的运算放大器器第一级是一个 4倍 放大的 同相比例放大器 ， 将0~2.5V放大到0~10V ，然后再过R22和C14的RC滤波后再过R20和C18的RC滤波后，接到第二级运算放大器，第二级运算放大器接为了一个 电压跟随器 。然后第二级运算放大器再接L1和C19,C20的LC滤波后输出给后级。

运算放大器选的为LM358，需要注意 LM358是非轨到轨输出运算放大器 ，选择12V供电，刚好满足输出0~10V（不能完全到0V，会有几个mV）。
