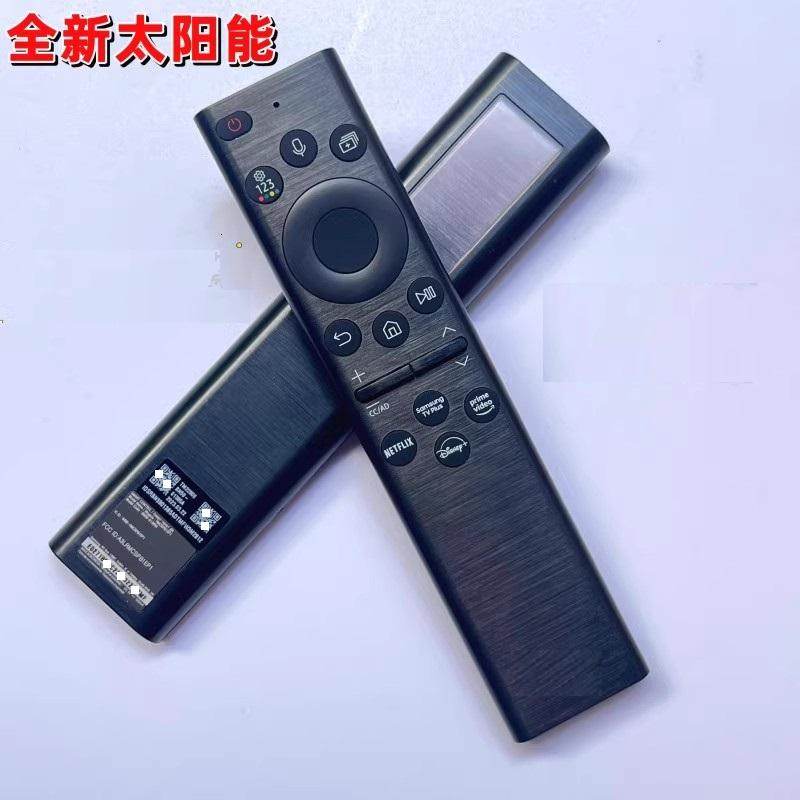

太阳能遥控器通过内置的太阳能光伏板,可以利用阳光或室内灯光为设备充电,从而减少对一次性电池的依赖,降低碳排放量。例如,三星推出的太阳能遥控器使用再生材料制成,并且其运行功率仅为普通遥控器的10%,显著减少了电池污染。从现有技术来看,太阳能遥控器已经实现了利用超级电容和柔性太阳能电池来实现太阳能充电和超高速充电的功能。这种技术具有环保、成本低、充电速度快等优势,显著提升了用户体验。


 太阳能遥控器广泛应用于家庭、商业场所、户外装饰等多个领域。例如,它们可以用于控制智能电视、LED灯串、庭院灯、太阳能路灯等设备。

  • 应用范围

  • MF9006应用于各种需要低功耗启动和能量管理的场景,包括工业监测、智能家居、医疗电子和物联网设备等。
  • 如:
  • 用在智能眼镜,Tag防丢器、太阳能蓝牙键盘、太阳能手机壳,蓝牙遥控器,以及Lot物料网产品等产品上,为产品提供无限电力续航。

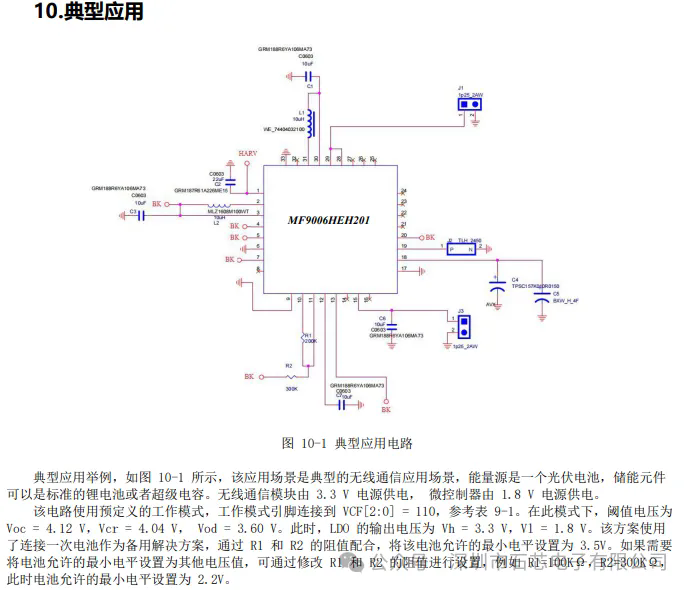

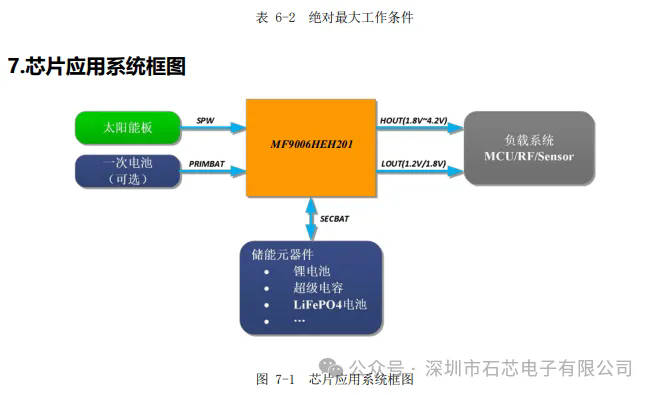

MF9006HEH201 是一款集成能量管理、充放电管理、储能器件管理等功能的微能量收集管理芯片。芯片可以在低至 400mV 电压和 15µW 功率的能量输入场景下实现冷启动,启动后可从太阳能电池板等能量转换装置获取直流电,为可充电电池或超级电容器等储能元件进行充电,并可通过两个 LDO 稳压器为不同的负载提供稳定的工作电压。

兼容:BQ25570RGRR BQ25504 BQ25505

芯片特性

  • 超低功率启动:400 mV 输入电压和 15μW 输入功率下可实现冷启动;
  • 升压调节器:可通过管脚配置 MPPT,可配置为 70%、75%、85%或 90%;每 5 秒检测一次 MPPT 开路电压;启动后输入电压范围 150mV 至 5V;

  •  低电压 LDO 输出:支持最大负载电流 20mA;输出电压 1.2V/1.8V 可选;可通过管脚进行开关控制;

  •  高电压 LDO 输出:支持最大负载电流 80mA;输出电压 1.8V~4.2V 可选/可调;可通过管脚进行开关控制;

  •  电池管理:对可充电电池或超级电容器进行过充和过放保护参数配置;电池耗尽时进行提示;LDO 可用时进行提示;

  • 电池切换:当储能电池耗尽时,自动切换到一次电池;当储能电池恢复后,自动切换到储能电池。

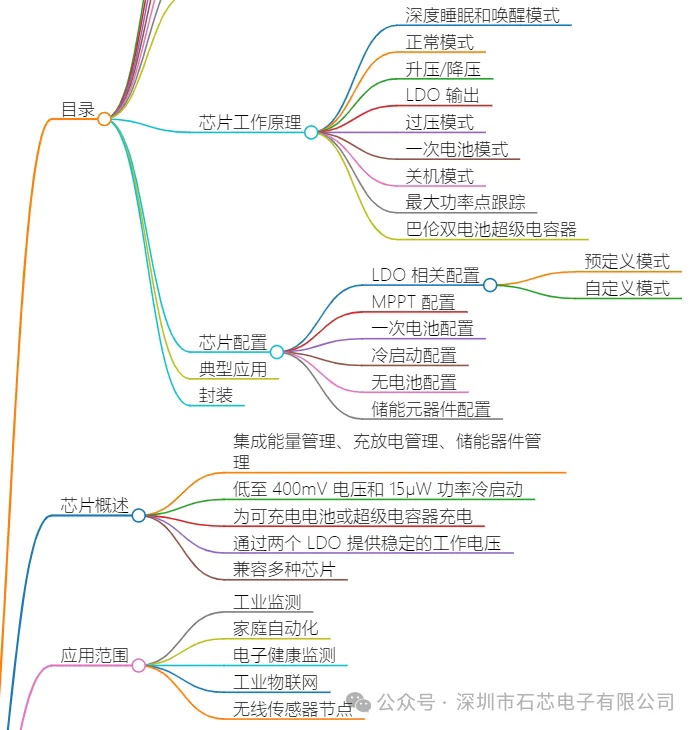

  • 芯片工作原理
  • 深度睡眠和唤醒模式、正常模式及升压/降压模式、LDO 输出模式、过压模式、一次电池模式、关机模式、大功率点跟踪、巴伦双电池超级电容器等不同工作模式下的操作原理。



  • 总结
  •
  • MF9006微能量收集管理芯片的特性和使用方法,说明了它在不同应用场景下的工作原理和配置方式。该芯片的超低功耗启动、集成的能量管理和充电功能,使其在需要长时间运行和低电压操作的环境中具有很大的优势。核心观点在于,MF9006能够有效地管理能量流动,优化电池使用寿命,并为各种负载提供稳定的电源。

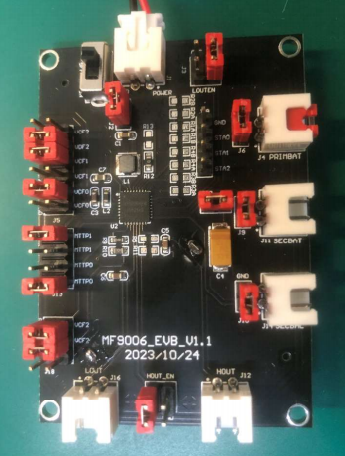

  • 提供开发评估板
