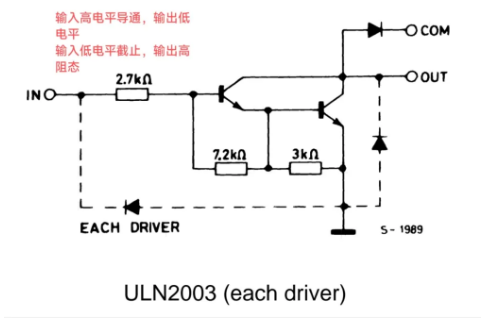

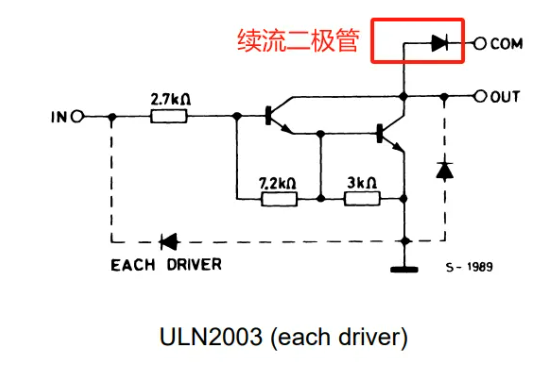

今天分享一个ULN2003的驱动电路,这个芯片非常好用,可以做一些继电器驱动,或者步进电机等的驱动。一个ULN2003就可以驱动7路继电器。 ULN2003内部集成了7个达林顿管(小电流控制大电流) ,以及7个续流二极管 ,这个芯片的OUT属于OC门,即开集电极输出, 只具备输出低电平和高阻的能力 类似开漏输出 )。

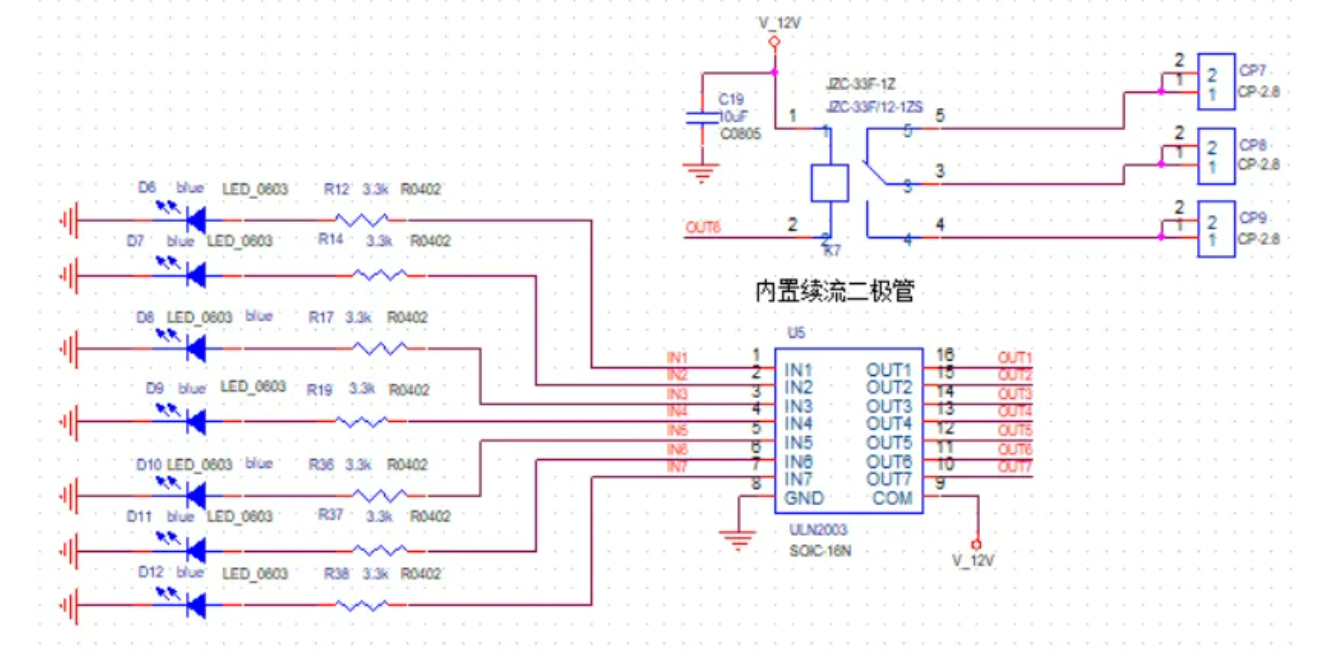

驱动部分的电路如下:

IN1~IN7连接至单片机的IO口,单片机输出高低电平控制,7个LED灯用于指示IO口的控制信号。COM接到感性负载的供电,用作续流

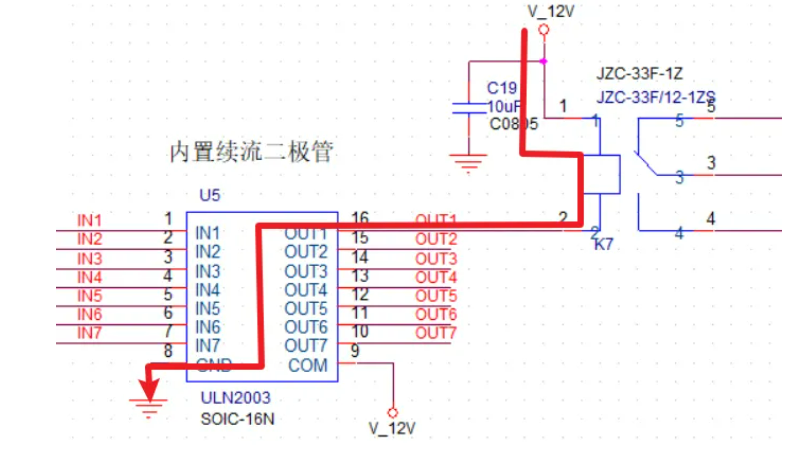

当IN1输出高电平时,ULN2003内部的达林顿管导通,然后继电器吸合 ,由于所有继电器的电流最终都是灌入芯片内部,然后到芯片的GND回流的,所以芯片的 GND管脚的走线一定要加粗处理 电流路径如下

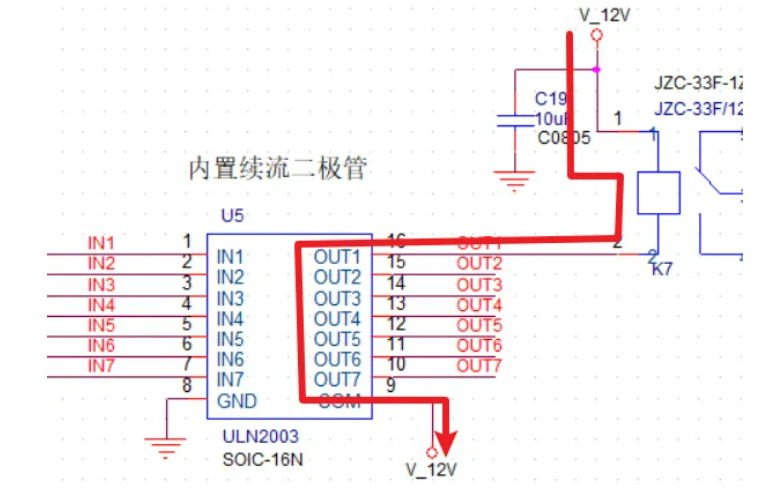

当IN1由高电平变为低电平时, 继电器会经过芯片内部的续流二极管续流,以防止继电器产生的反电动势损坏芯片 ,续流路径如下:

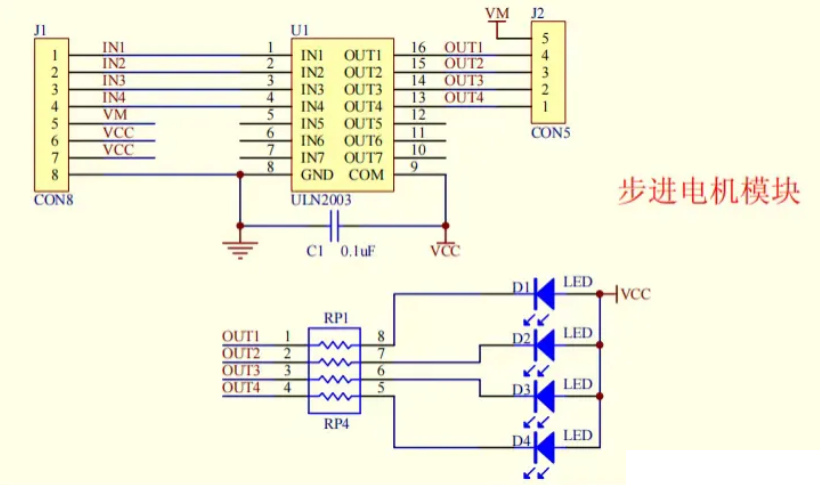

ULN2003除了可以控制继电器外,还可以控制步进电机等,例如之前那个28byj48步进电机,也可以拿ULN2003控制。#畅聊专区##嘉立创PCB##DIY设计#这个芯片内部的续流二极管真是非常好用:
