电路是我素未谋面的朋友抄的电路，也是一个很方便的一个一键开关机电路，这个电路是在一个已经量产产品上的电路，所以说大家也是可以放心借鉴与参考（可以适当增加防护或缓起等）。做低功耗的应该会比较实用，因为 断电就是0功耗（仅有一点点PMOS漏电） ，非常好用省电。

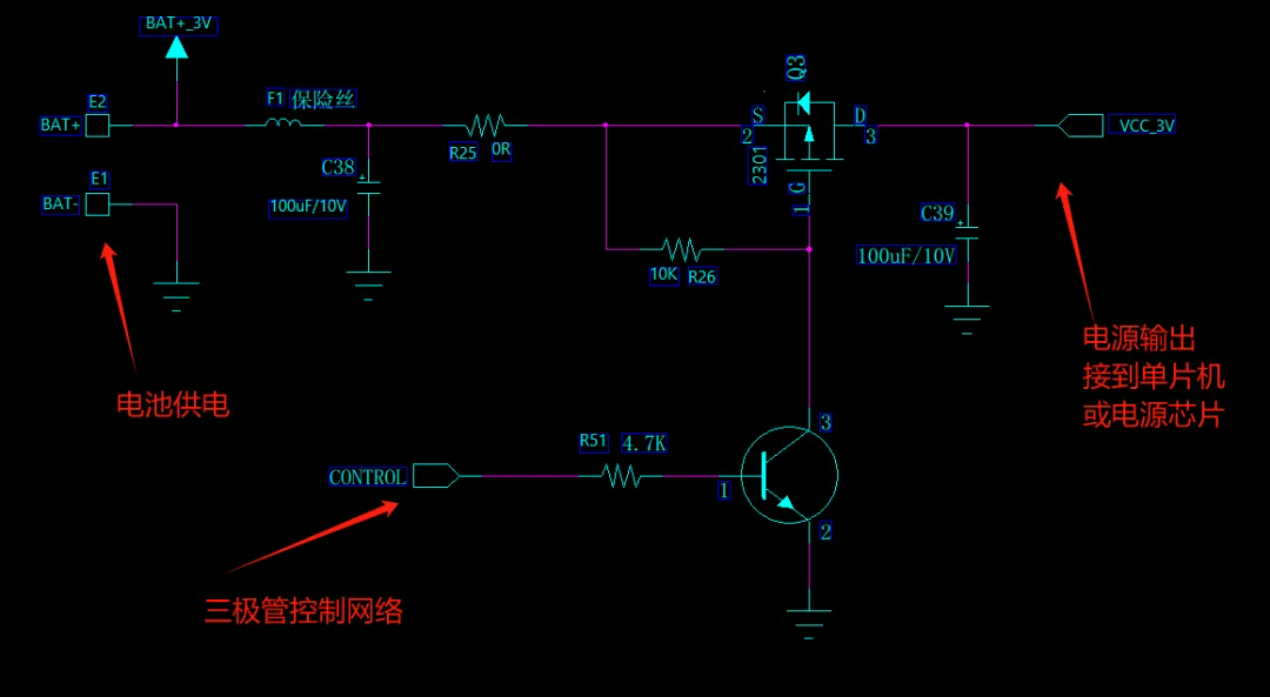

首先是电源控制部分，这部分大家应该都耳熟能详了，是一个三极管控制MOS管的电源电路。下图中为两节干电池供电：

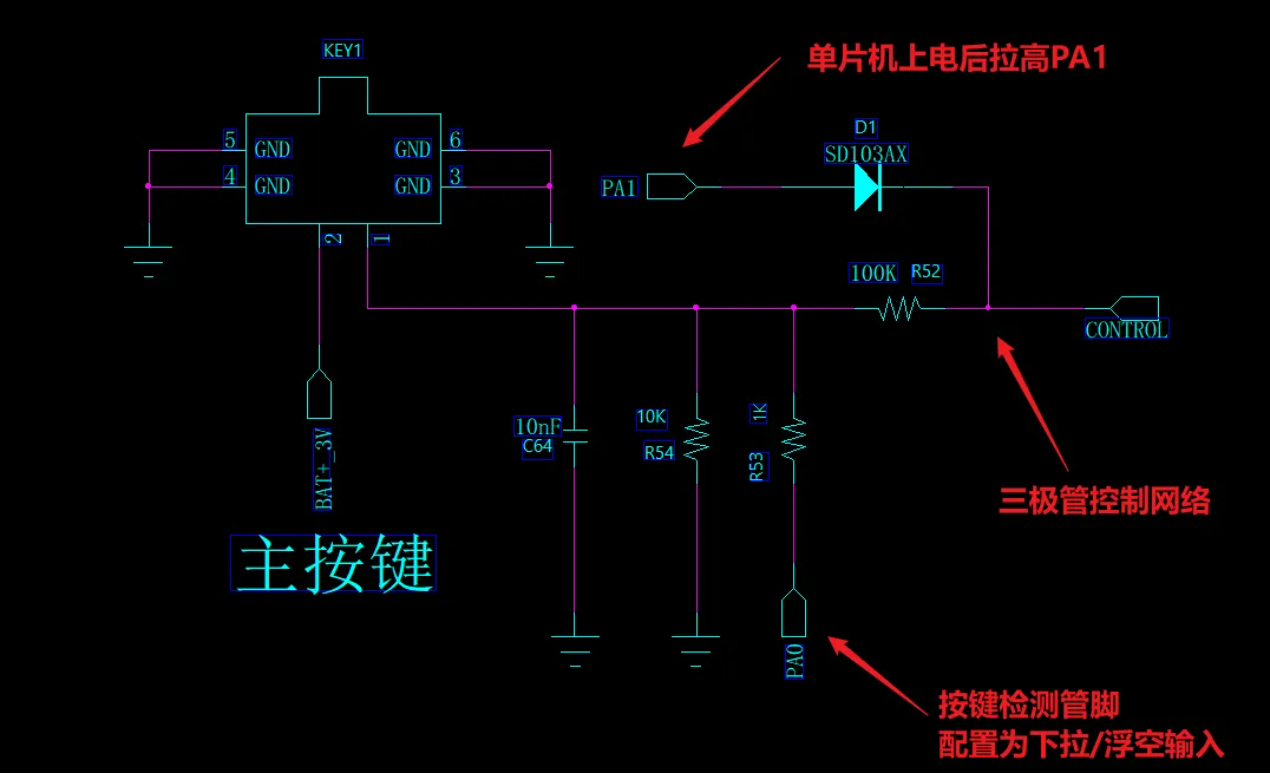

然后三极管的控制CONTROL接到按键那边，和一个IO口PA1共同控制：

原理：

1. 关机状态下，PMOS不导通，电路完全断电。
2. 开机时，按键长按，三极管控制网络CONTROL被按键拉高，从而三极管导通，三极管导通后PMOS导通，电源上电，单片机上电。单片机上电后拉高PA1管脚，从而当按键松开后，PA1仍然能保证三极管导通，从而PMOS持续开启。
3. PA0作为按键检测管脚，当按键按下时PA0检测到高电平（电池电压），按键断开时检测到的是低电平（大概0.3V左右，因为正常工作室PA1拉高，PA0的电压是电阻R52和R54的分压值）。
4. 当要关机时，比如PA0检测到按键长按3秒或者设备2分钟无操作，单片机只需要PA1管脚拉低，就可以保证三极管关断，从而PMOS关断，设备掉电关机。
5. 二极管D1一定不能去掉。由于某些单片机的GPIO默认不是高阻态，所以设置D1防止漏电流。#嘉立创18周年庆，赢金豆兑壕礼##DIY设计##嘉立创PCB#
