这都是哪个师傅教的这样设计锂电池充电？

置顶

精

活动

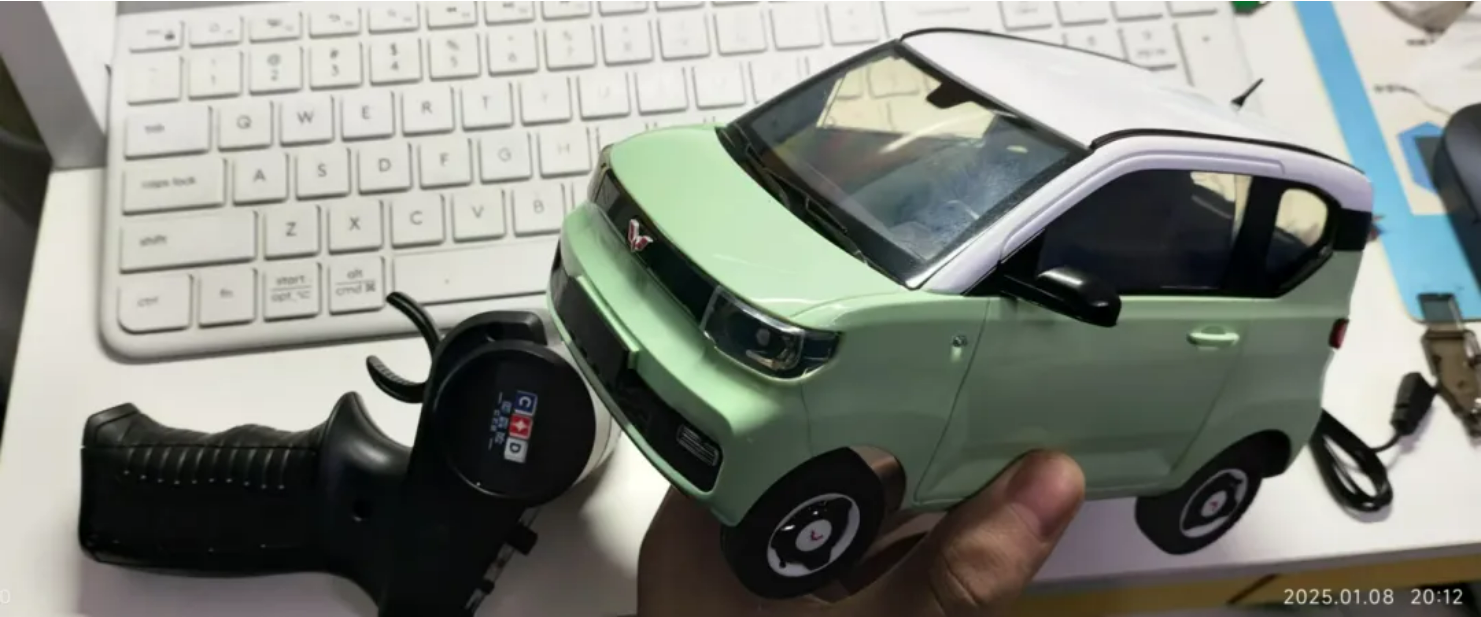

记得小时候三年级的时候，我爸给我买了一辆遥控小汽车，现在一晃二十多年过去了，现在轮到我给我自己买遥控小汽车了，于是乎，我网购了一辆价值150元的遥控小汽车。下图是我购买的小汽车，还是蛮好玩的。（吐槽之前先夸一句）

不过小汽车并不是本期的主角，拆了这个小汽车我还是很心疼，所以本期的主角是小汽车粗制滥造的充电器！

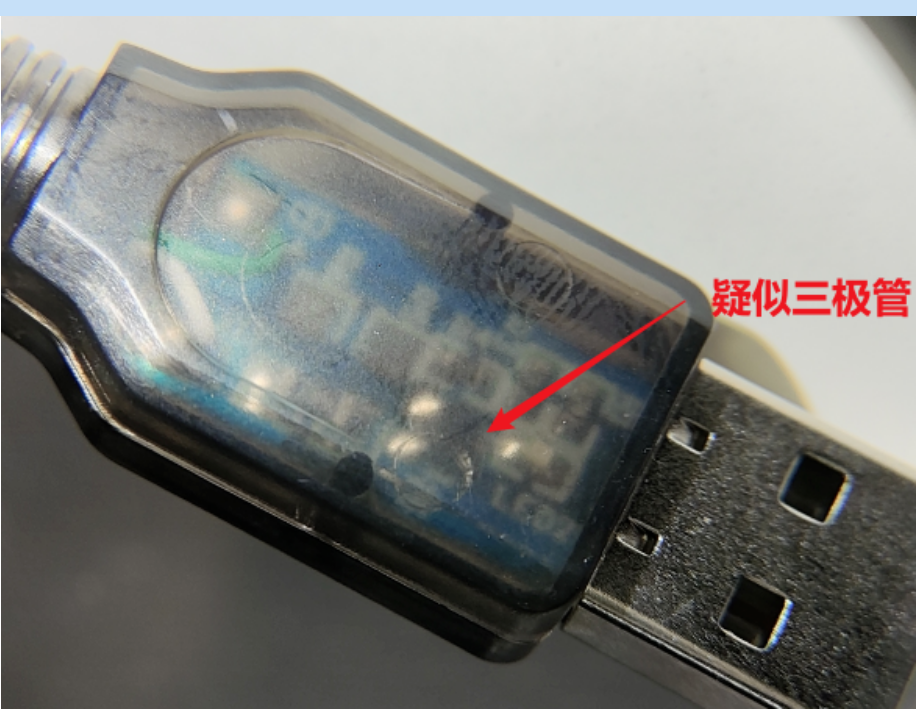

当我看到这充电器的时候，首先我感觉，诶好像还蛮高级的，还是透明磨砂的，然后我仔细一看，啊，这里面怎么好像有个三极管？？！这个怎么和我之前写的文章的电路有点像？不能是三极管那个垃圾电路吧！

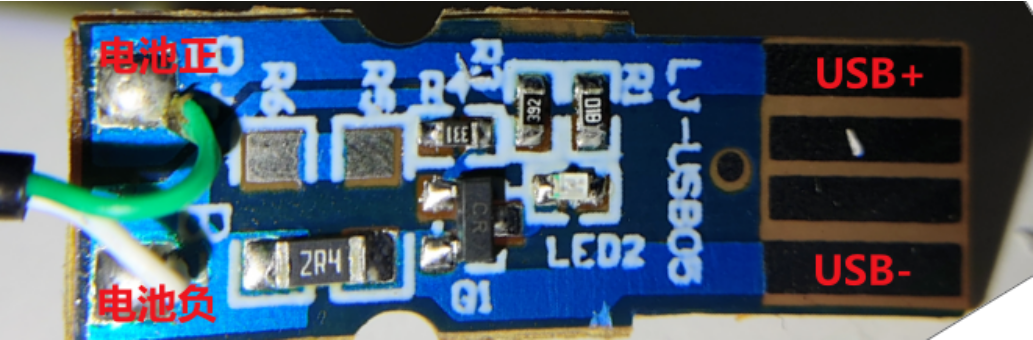

然后我想，那就拆开吧，反正我是硬件工程师，我怕啥，大不了自己做一个充电器。然后就拆开了。。。果然是那个熟悉的电路，这都是哪个师傅教的？我真是瞬间有无语住。。。我小时候的那个遥控车就是最后电池坏了不能玩的。我真是求求你们不要这样设计了好不好？

这个电路非常之简单，可以说电池充电该有的过充保护，涓流充电，恒流充电啥都没有，就是USB通过一个限流电阻给电池充电，三极管只是作为指示灯的指示作用。

为了更方便大家观察线路，我加了灯光照射：

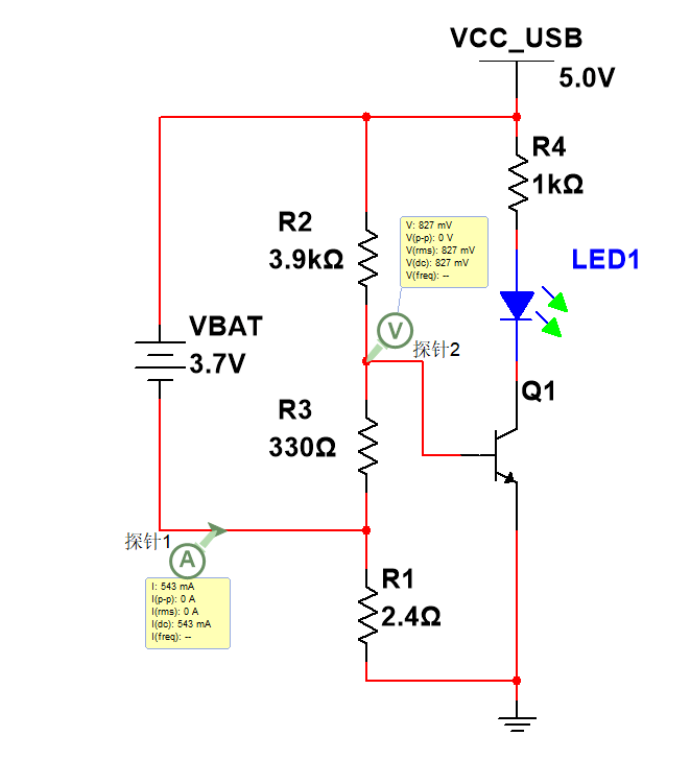

电路图如下所示：我只能说比我上次拆的多俩偏置电阻，其余没啥新奇的地方，这个电路中，R2和R3作为三极管的偏置电阻，R1作为电池的限流电阻：

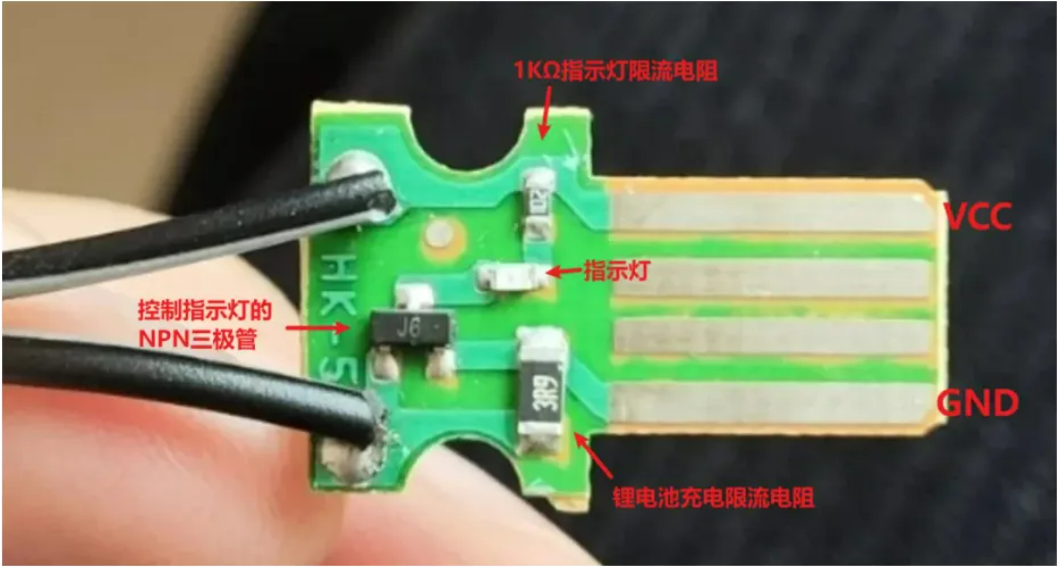

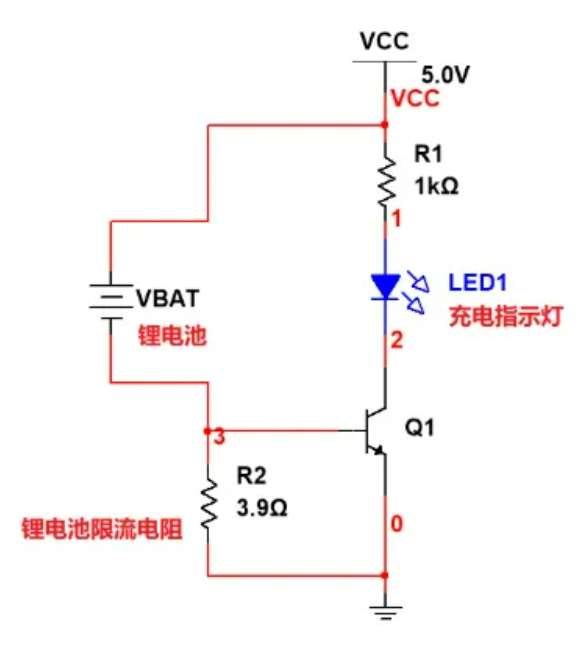

这次拆的甚至比我之前拆的那个更烂的方案还多了俩偏置电阻，我真是哭死。下图是之前拆的方案，更烂，更臭：

总结：

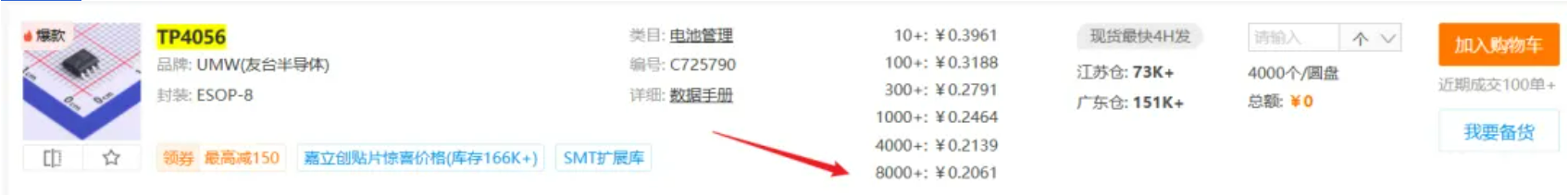

我小时候的玩具车就是因为最后电池坏掉导致的不能继续玩，我爸也不会修，昂贵的玩具更不可能再买第二个。希望各位总工在设计玩具的时候，更考虑一下可靠性设计，就像我拆的这个充电器，150块钱的遥控车，我要个2毛钱的4056充电芯片不过分吧？

我很喜欢拆解玩具，从其中我看到了各位总工良苦用心的设计，也看到了很多厂商偷奸耍滑的降本设计。

当然大环境如此，三极管几分钱，4056几毛钱，对于小厂家来说用4056就可能要面临被同行用三极管卷死的可能。

但是我还是希望各位做玩具的总工严谨设计，守护小孩子的童年。毕竟不是每个小孩子的爸爸都是硬件工程师。#嘉立创18周年庆，赢金豆兑壕礼##创享2025##DIY设计##嘉立创PCB#
