RK3588 EVB开发板原理图讲解【七】

置顶

精

活动

目录

1. RK3588 方案中 RK806 管理开机按键概述

2. RK806 对 PWRON 按键的描述

3. RK806 的 pin32（VDC）相关说明

4. RK806 开关机条件

◦ VDC 开机流程

◦ Power Key 开机流程

◦ 关机方式

1. RK3588 实际板型开机电路描述

2. 长按强制关机和复位的区别探讨

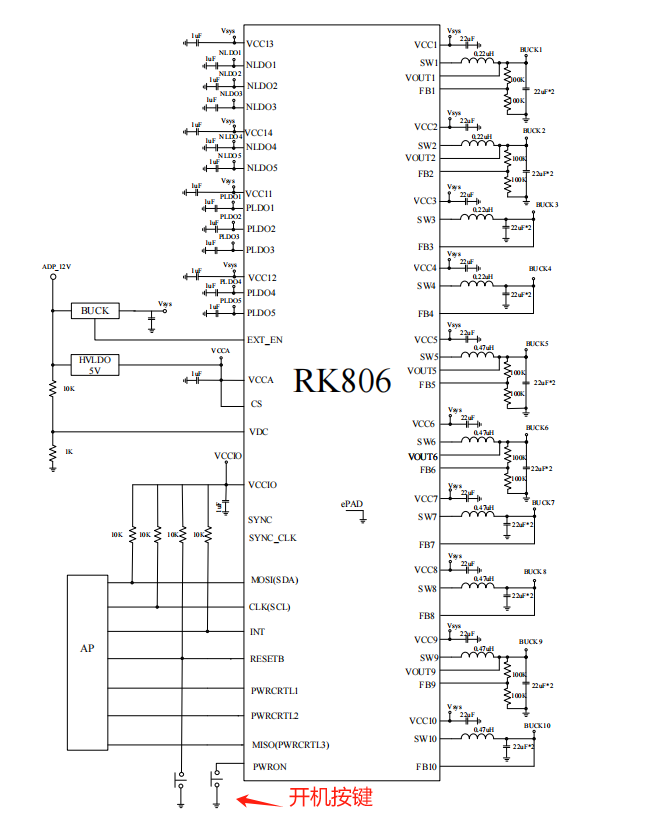

RK3588 方案中 RK806 管理开机按键概述

RK3588 方案的开机按键由 RK806 管理，下面将详细介绍其相关结构及工作原理。

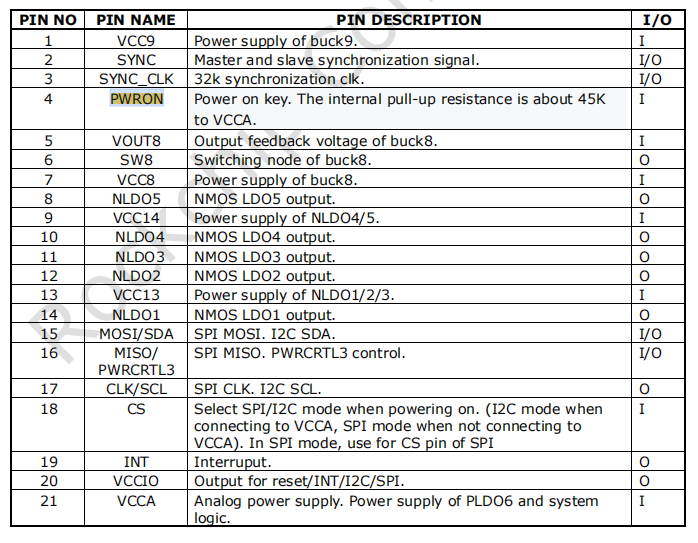

RK806 对 PWRON 按键的描述

Power on key. The internal pull - up resistance is about 45K to VCCA.

RK806 的 pin4（PWRON）接开机按键。该脚内部有一个 45Kohm 电阻上拉到 VCCA 上。

• 关机情况下：拉低该引脚 20ms，如果电压满足开机条件就会开机。（注：RK806 - 1 和 RK806 - 2 默认 20ms）

• 开机状态下：拉低 PWRON 会出短按、长按等中断给主控。如果拉低时间超过 6S（6S、8S、10S、12S 软件可选）会强制关机。

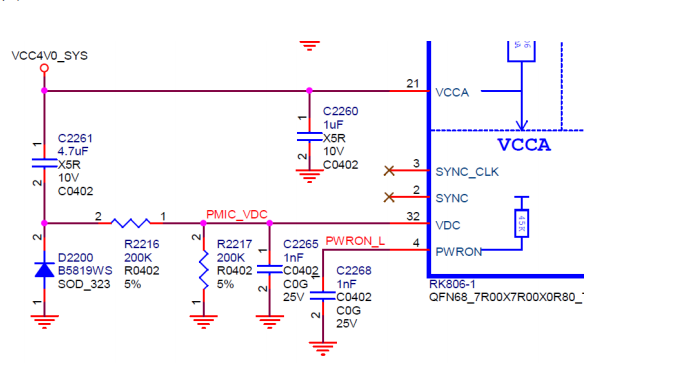

RK806 的 pin32（VDC）相关说明

RK806 的 pin32（VDC）是用来外接电源自动开机的，VDC 脚的识别高电平为 0.8V，推荐大于 1V 小于等于 VCCA 电压。当满足 (VCCAVCC1VCC2 大于 3.0V) 如果 VDC 检测到高电平，RK806 就会开机，且当 VDC 为高期间 RK806 不能被关机（如果要做插适配器开机，需要给 VDC 脚做相关处理）。

RK806 开关机条件VDC 开机流程

• VCCA 有电；

• VDC 脚高于 0.8V，推荐值为 1.0V 左右；

• EXT_EN 输出高电平；

• VCCAVCC1VCC2 在 EXT_EN 输出高电平的 100mS 内电压超过 VB_LO_SEL 电压（RK806 - 1/RK806 - 2 值是 3.0V），否则不开机；

• 启动上电流程，各 DC/DC，LDO 按时序分别上电；

• 开机后，VDC 可以拉低或保持高电平，不影响开机状态。

Power Key 开机流程

• VCCA 有电；

• PWRON 脚电压从高电平（大于 VCCA0.7）拉到低电平（小于 VCCA0.3V），时间超过 20ms (20/500msOTP 设)；

• EXT_EN 输出高电平；

• VCCAVCC1VCC2 在 EXT_EN 输出高电平的 100mS 内电压超过 3.0V，否则不开机；

• 启动上电流程，各 DC/DC，LDO 按时序分别上电。

关机方式

• VCC9VCC1VCC2 电压低于欠压设定值 VB_UV_SEL 设置的电压；

• VCC9VCC1VCC2 电压低于欠压设定值 VB_LO_SEL 设置的电压，并且 VB_LO_ACT = 0；

• I2C 或 SPI 命令写 DEV_OFF = 1；

• 超温保护关机（140 /160 度）；

• PowerKey 长按超过 6 秒强制关机 (6/8/10/12 可配)。

RK3588 实际板型开机电路描述

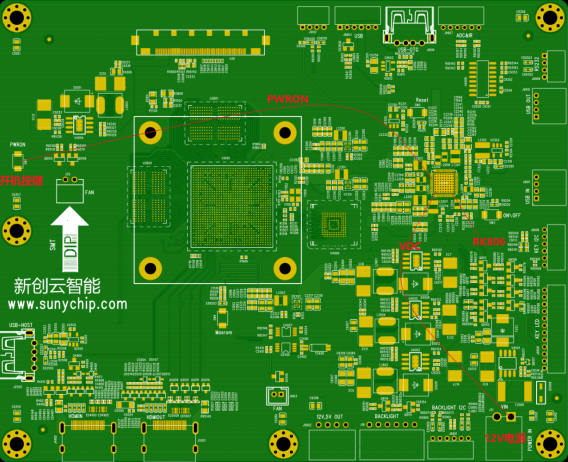

上图是 RK3588 实际板型，这个主板的开机电路我们简单描述如下：

1. 12V 直流插入后立即开机，因为这个经过电路处理之后给到 rk806 的 pin32；

2. 当开机后短按开机按键（接到 rk806 pin4），跳出关机界面，之后点击关机就走关机流程；

3. 当长按开机按键，rk806 直接掉电，即强制关机或者认为复位。

长按强制关机和复位的区别探讨

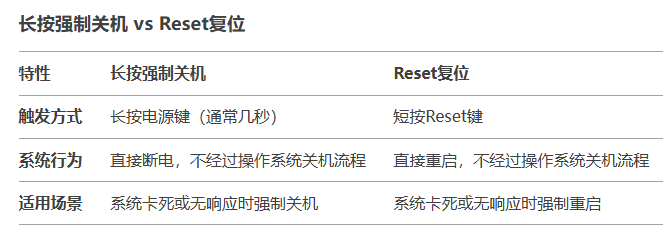

那么长按强制关机和复位有什么区别？看完下图之后就知道了。
