如何在嘉立创EDA导出元件模型step文件？

置顶

精

活动

当我们需要导出器件的3d模型并删除eda默认自带的pcb板子的时候，可以这样做。

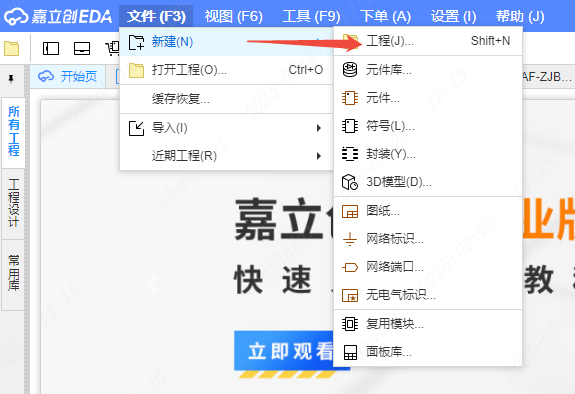

第一步：在顶部菜单栏新建工程

第二步：打开pcb，在底部库面板搜索想要的器件封装放置在pcb画布中

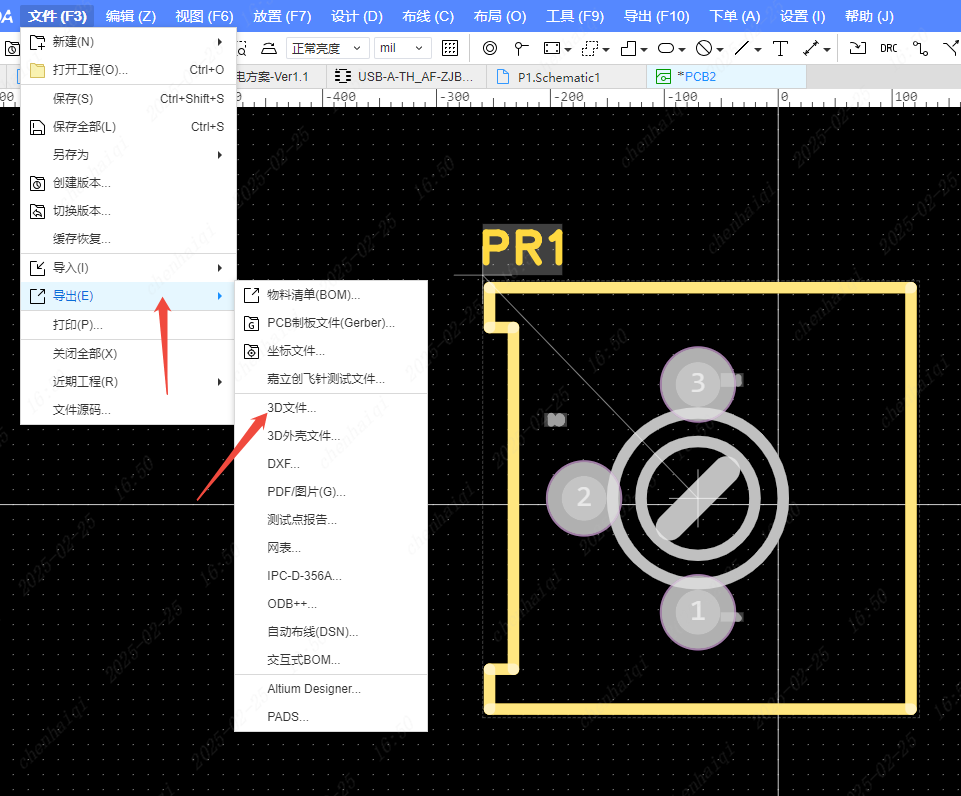

第三步：将封装单独放置在pcb中，然后导出3d的step文件。

然后我们可以借助第三方软件，推荐（solidworks、freecad）

以freecad作为例子：

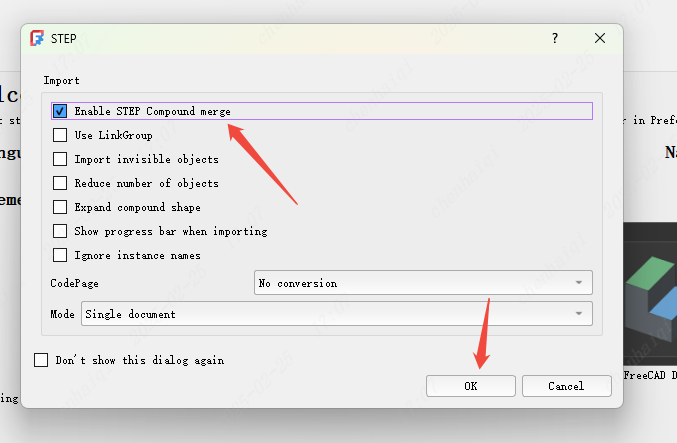

第一步：先将step文件导入，勾选“Enable STEP Compound merge”

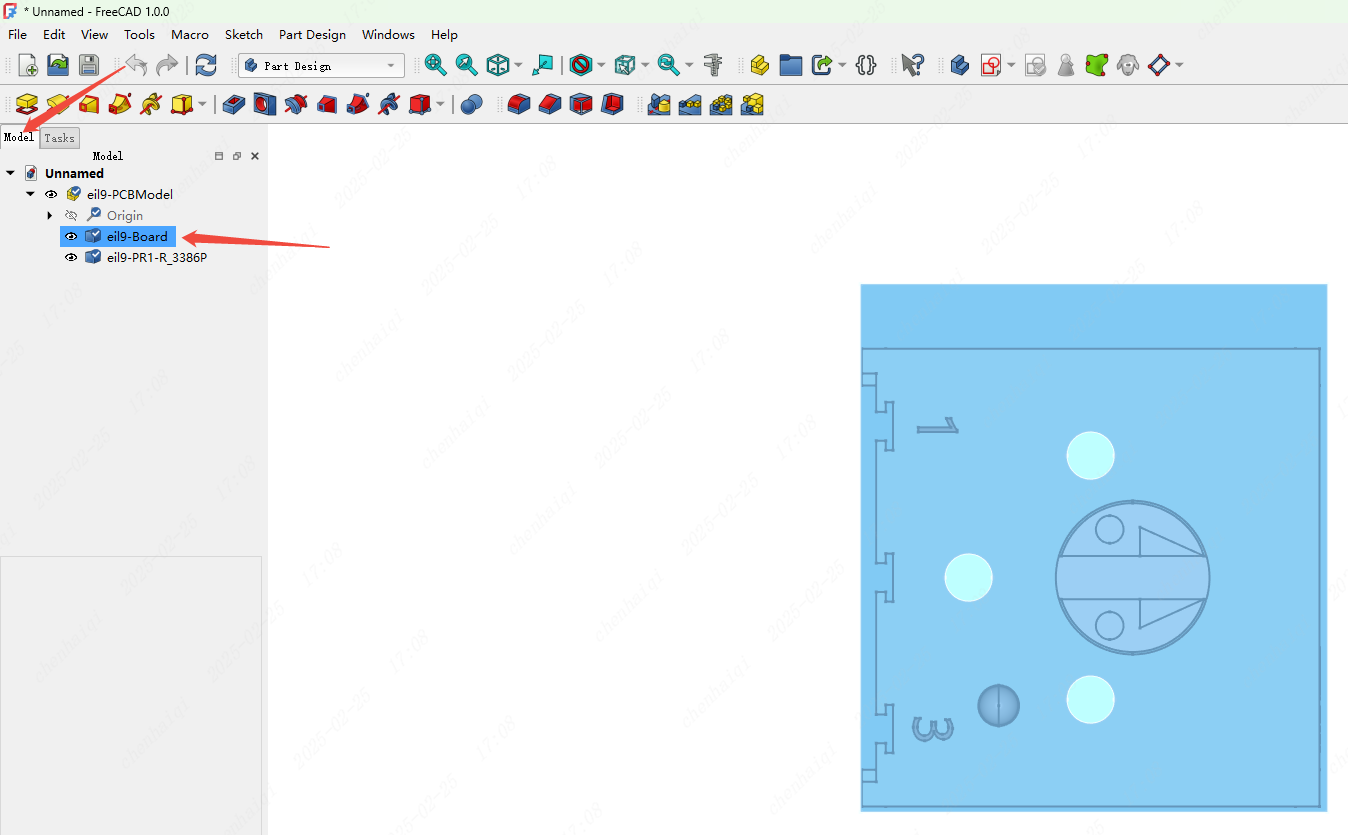

第二步：在图层栏目可以看到board层，点击图层后删除

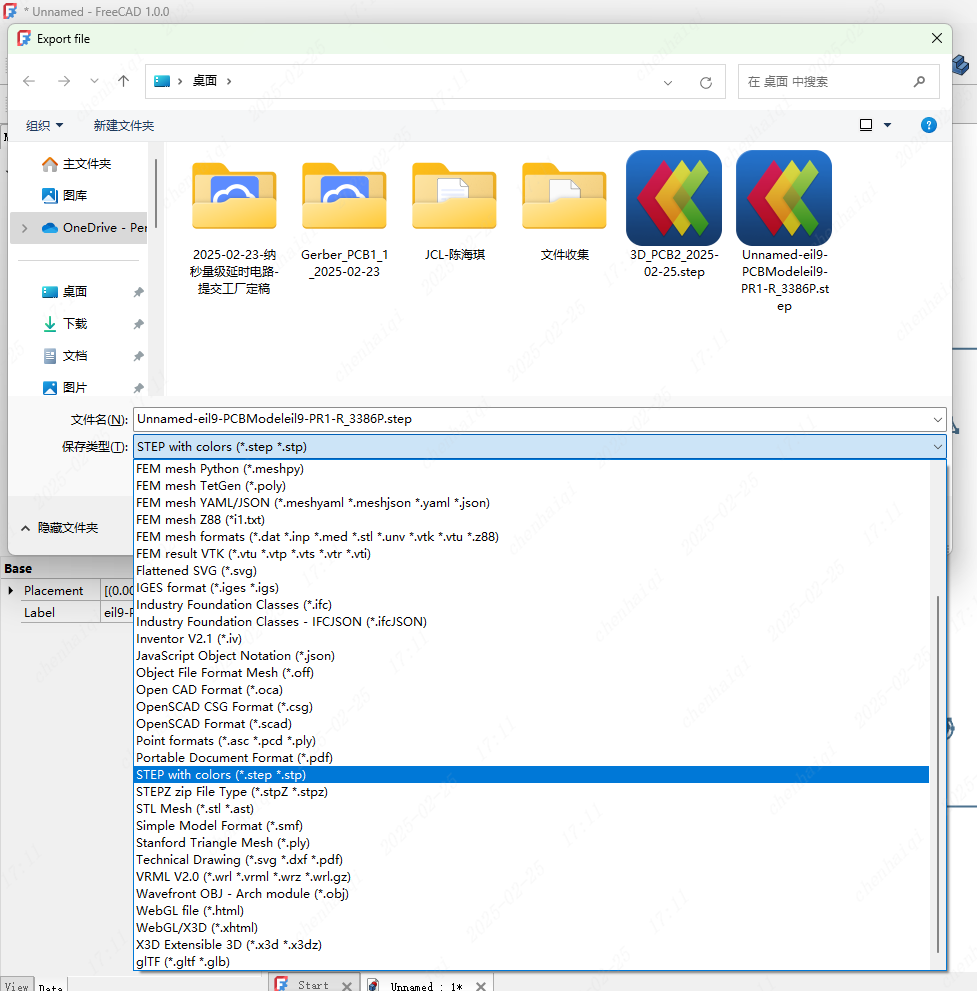

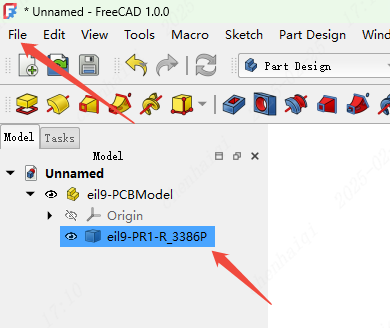

第三步：选中模型层导出需要的文件格式

这样删除基板后就可以得到元器件的3d模型文件。
