想制作史上最薄的 USB-C PCB 吗？这些封装图现在开源了！


直接将你的PCB板用作USB-C连接器！，一次性降低物料清单成本，并节省电路板空间。



这是母口/端口连接器，需要搭配 USB-C 数据线使用。U盘和数据线使用的是公头/插头连接器。



要使这种封装方式有效，您的PCB厚度必须为0.6或0.8毫米。

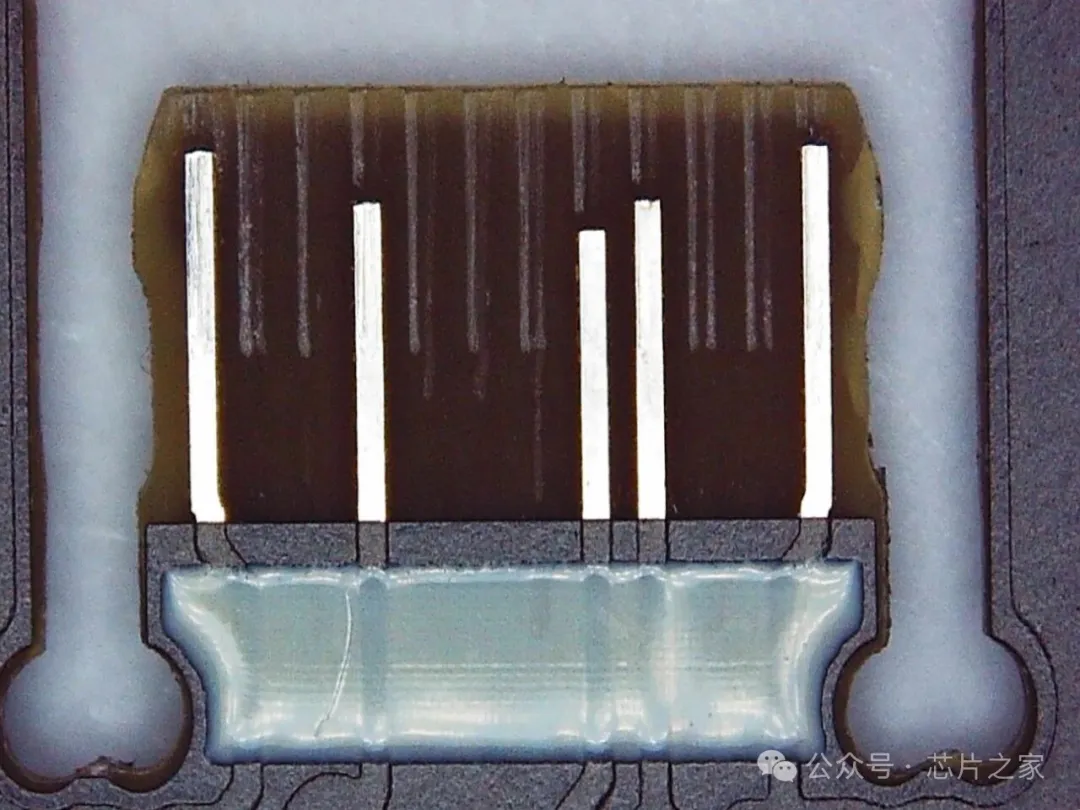

这种封装设计兼顾了规范要求和可制造性设计 (DFM) 两方面的优势。例如，狗骨形切口确保了插头尖端的精确尺寸，并提供了必要的支撑。插槽宽度的设计充分考虑了 PCB 边缘布线的公差，丝印层则为插头内尖端的细小接地引脚提供了一层保护。


在丝印区域两侧添加一层薄金属，使丝印区域厚度达到 1.2 毫米，以更好地支撑和加强连接器。

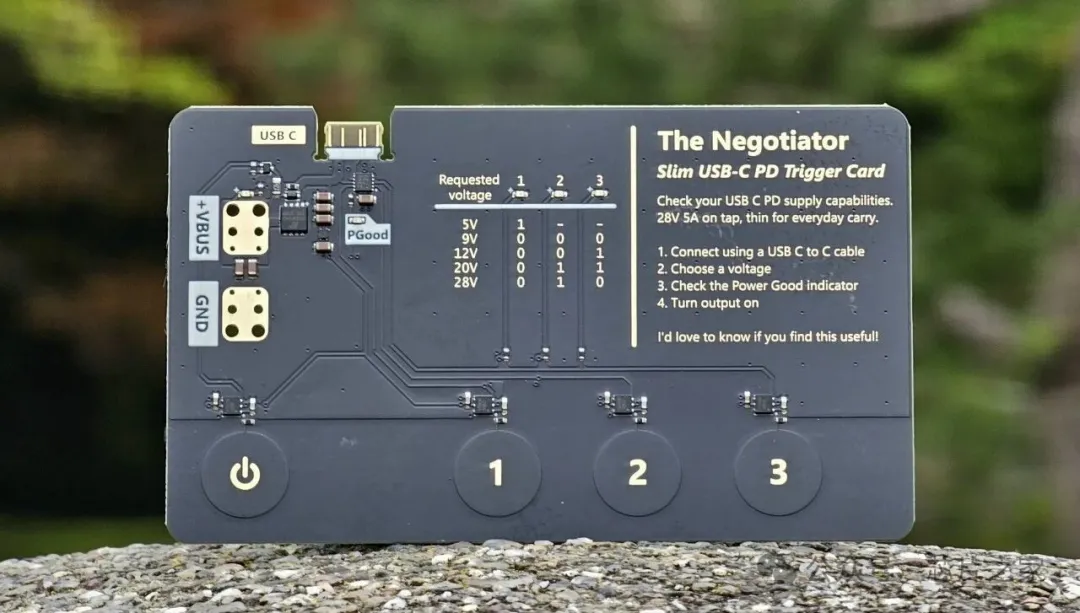

这种连接器的主要用途之一是用于那些使用次数极少的端口，例如MCU调试端口。另一个用途是当USB不使用时，PCB组件需要做到极致纤薄，例如USB供电的名片。


对于超低成本的玩具或小工具，例如微型USB PCB手电筒，它也是一个不错的选择。

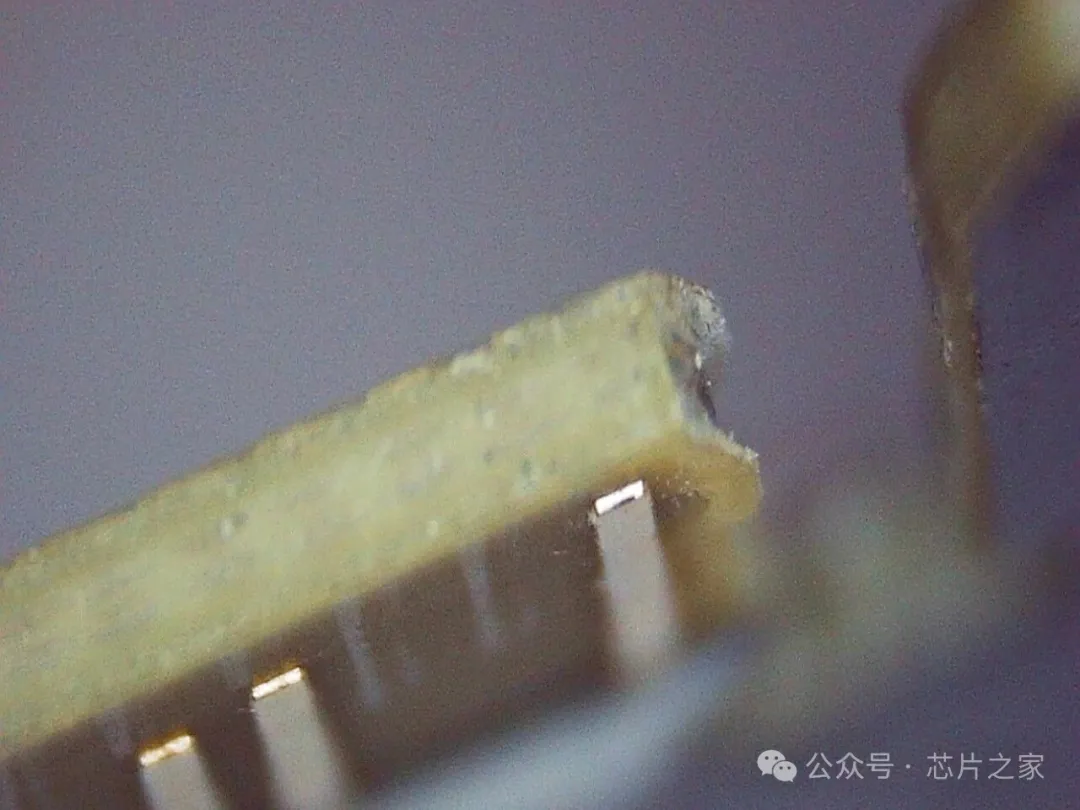

USB-C 连接器通常非常可靠。但这款连接器却完全背离了这一优点。它并非像 USB-C 那样能够承受数万次插拔，而是在采用 ENIG 镀层的情况下，可能只能承受几十到几百次的插拔，之后线路就会磨损或脱落，具体次数取决于 PCB 工艺。虽然采用硬金镀层可能会有所改善，但内部卡扣会磨损玻璃纤维，导致线缆无法牢固连接。因此，这款连接器并非以可靠性为设计目标。




请勿将其用于经常使用或重要的连接器，例如主电池充电端口，因为它不够可靠。

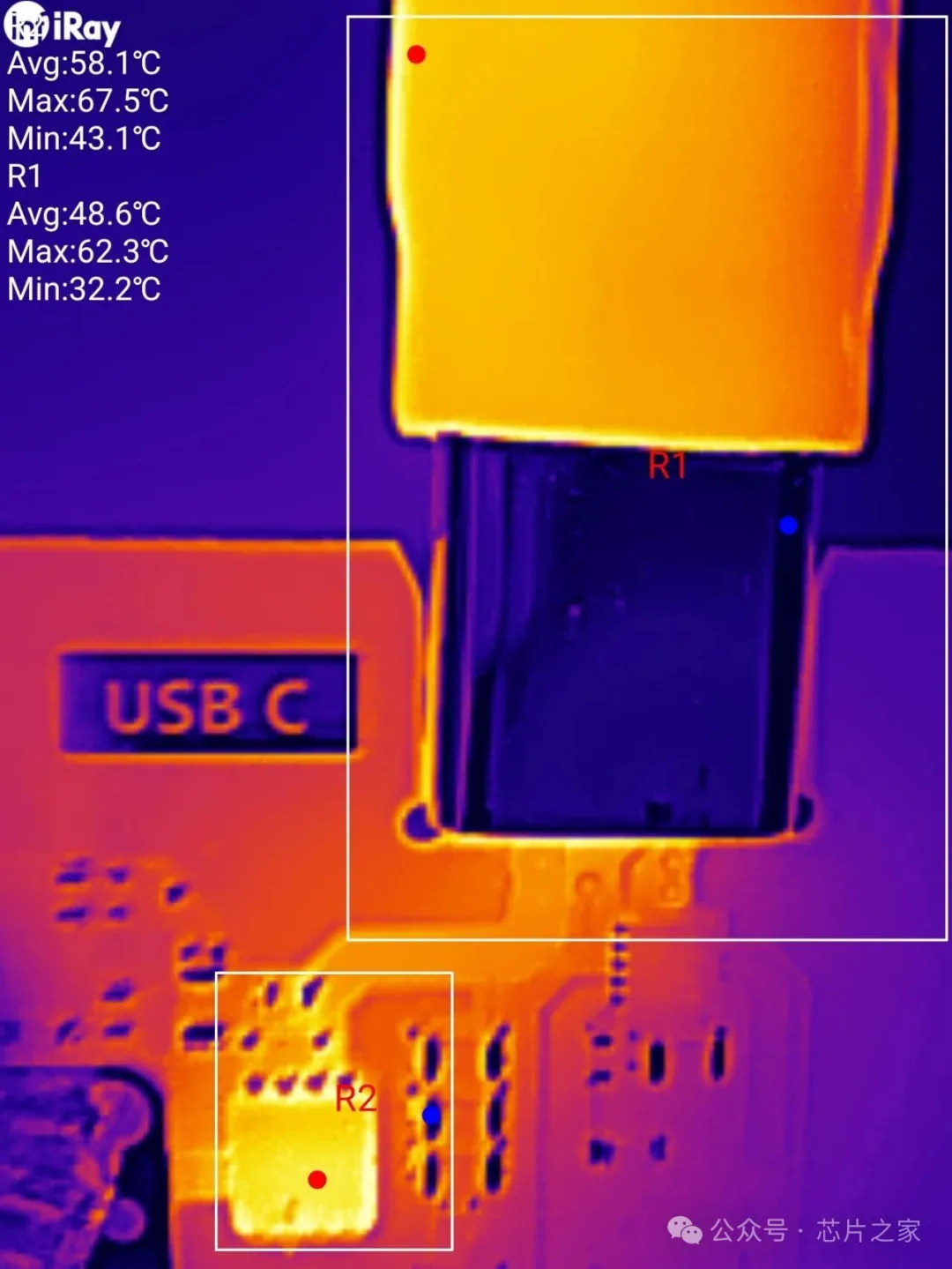

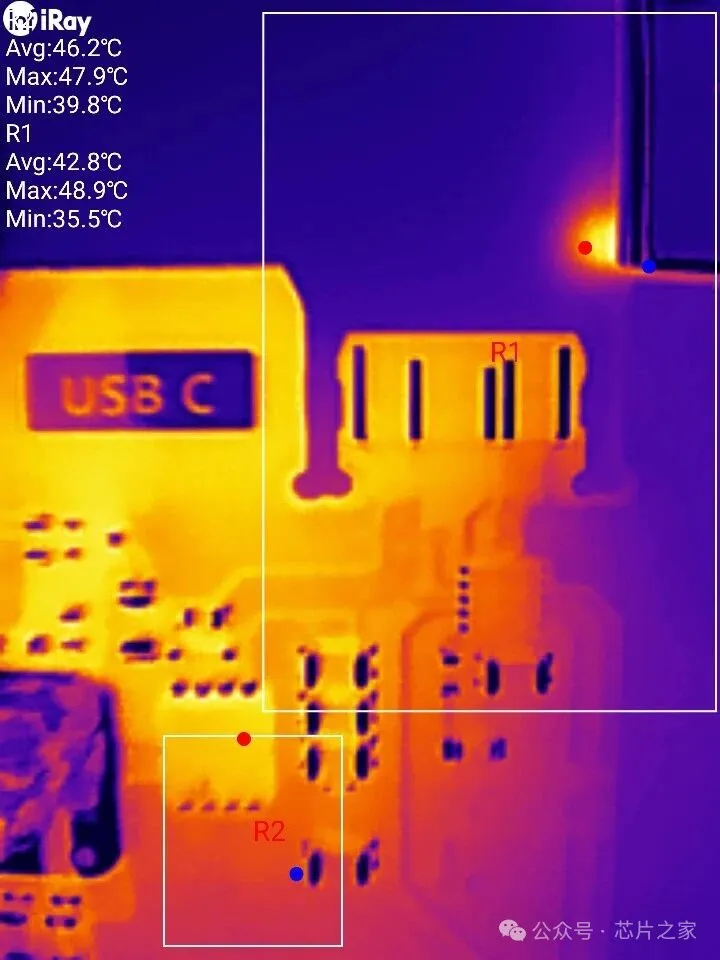

在经过 100 次插拔循环后，进行了 5A 电流下 15 分钟的热浸泡测试，结果显示温度升高了 30-40 摄氏度。所用电缆集成了 LED 显示屏和 LDO，并且设计中使用了也会发热的 PMOS，因此很难单独评估该端口的热性能。

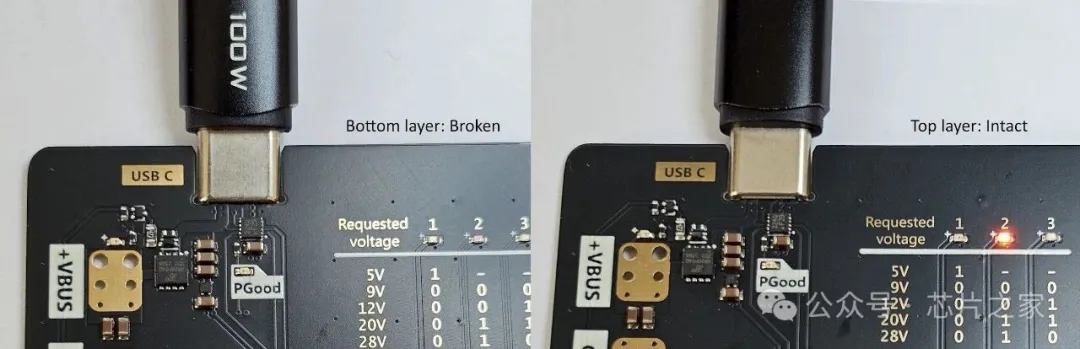

媒体文件夹中的一段视频显示了在不停止负载的情况下断开连接器的瞬间。各个线路上没有明显的发热迹象。



PCB提供 KiCad 和 EasyEDA 两种格式，10 针版本的每一侧都有 2 个 USB 电压引脚、2 个接地引脚以及相应的 CC1 或 CC2 引脚；如果只想通过连接器供电，则此版本是理想的选择。14 针版本具有 10 针版本的所有引脚，并增加了将信息传递到电路板所需的四个数据正极和数据负极引脚，如果打算使用此连接对微控制器进行编程，则这是理想的选择。
