在高速电路设计里，我们经常听到一个词——阻抗匹配。尤其是在高多层PCB设计中，阻抗控制几乎是绕不开的话题。那么，为什么PCB高多层板需要做阻抗匹配呢？今天我们就来聊聊这个工程师们都关心的“隐形杀手”。

🚀 为什么要做阻抗匹配？

在低速信号电路里，导线更像是一根“导电的铜线”，电流从这头流到那头，不需要太多考虑。

但当信号速度越来越快（频率高、边沿陡），PCB走线就不再是“铜线”，而是变成了传输线。

在传输线上，信号以电磁波的形式传播，此时走线就有了一个固定的特性阻抗。如果信号源、走线、负载之间阻抗不一致，就会产生信号反射，导致波形畸变、时序错误，甚至系统完全无法正常工作。

比如，一条高频走线采用 1oz 厚的铜线布线，线宽为 0.5mm，则会在走线上改变电感、电容和电阻。这给高频信号线带来了困难，因为电容和电感会改变信号的频率，并且走线的终点和起点会产生完全不同的结果，信号会大大衰减。

我们再看下面这个图：

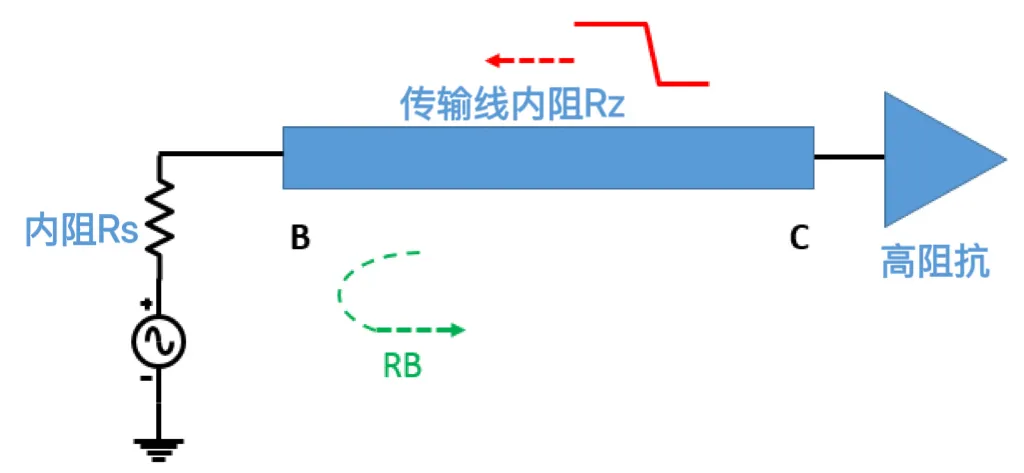

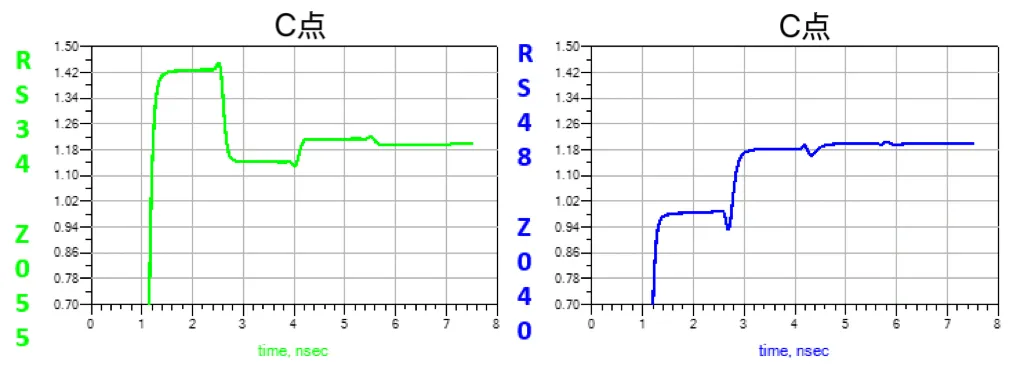

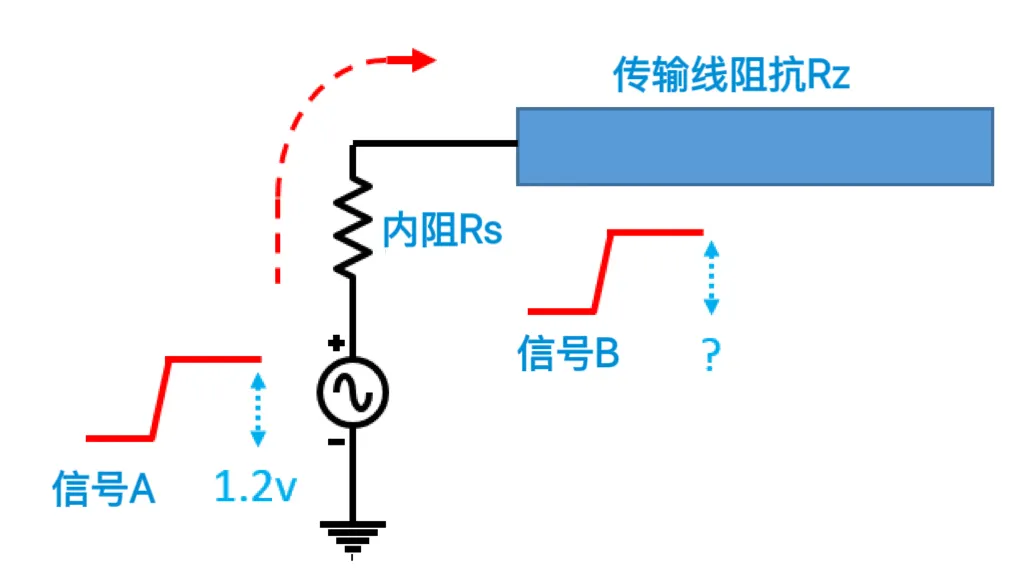

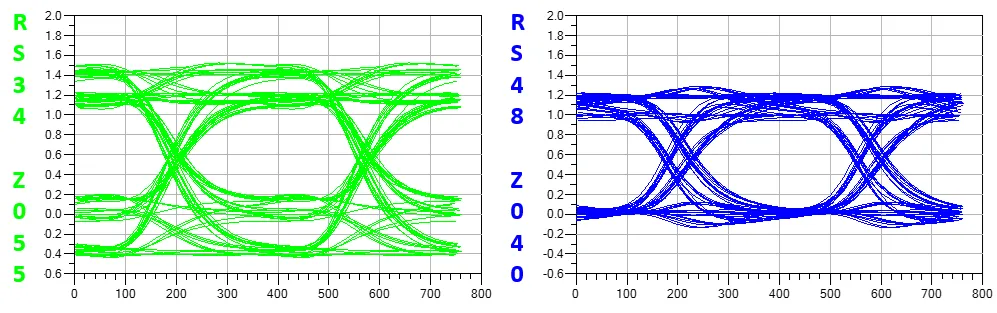

假设信号内阻Rs为48欧姆，传输线内阻为40欧姆，信号A的振幅为1.2V，那到传输线后面B点的振幅就是545mV；如果信号A的驱动能力强一点，内阻降低为34欧姆，那B点的振幅就是649mV。

如果传输线后面有一个大阻抗的线路，信号在C点就会被反射。

大家看出来了吧，内阻Rs跟传输线的阻抗，都会对终端的信号产生影响，会导致驱动信号能力不够或者过冲，然后同一组中各种信号到到达终点的时间就会不一样，时序变差，导致信号紊乱或者速度变慢。

简单来说：

• 阻抗匹配好 → 信号传输平稳，眼图漂亮，系统可靠；
• 阻抗不匹配 → 反射、串扰、过冲、欠冲一堆问题等着你。

所以，为了确保精心设计信号走线，并且信号质量不会随着走线而下降，不同的地方，我们需要仔细控制不同的阻抗。

📐 阻抗匹配在高多层PCB的意义

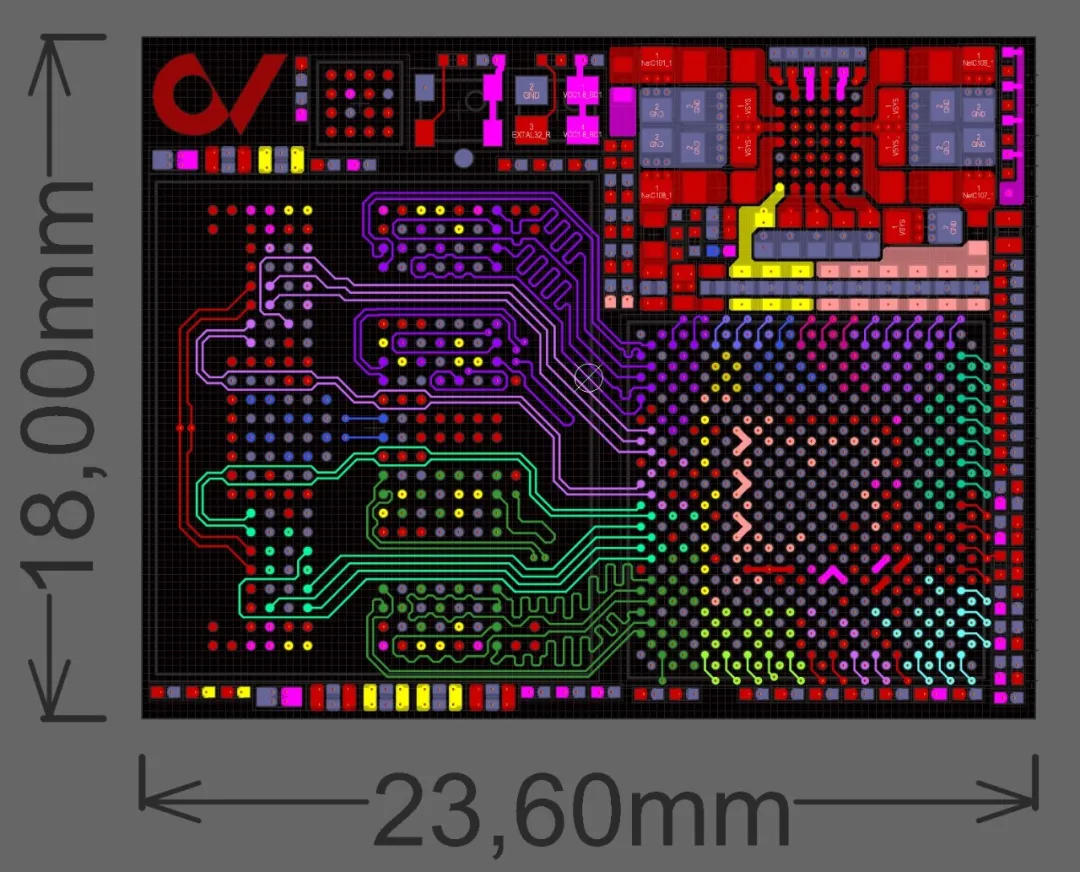

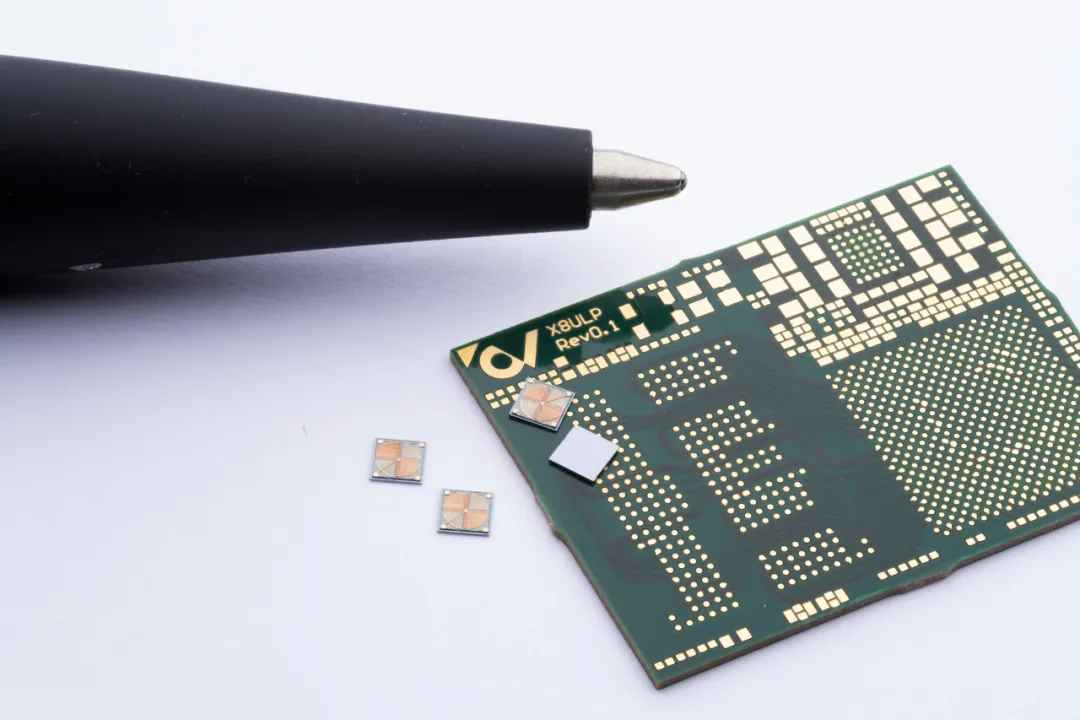

高多层板的一个重要作用就是为高速信号提供合理的走线环境。常见的做法是：

• 在信号层下方紧贴一层完整地平面或电源平面；
• 通过控制走线宽度、介质厚度、介电常数，形成稳定的特性阻抗；
• 让信号沿着确定的路径传播，减少 EMI 和串扰。

所以，在高多层设计中，阻抗匹配不仅是信号完整性（SI）的保障，也是整个板子能否一次性点亮的关键。

🔧 工程中常见的阻抗匹配方式

1. 端接电阻匹配：最常见的方法，比如在DDR、LVDS、USB差分线上放终端电阻。
2. 差分阻抗控制：差分线宽度、间距设计，保证100Ω或90Ω差分阻抗。
3. 层叠设计：根据设计要求（如50Ω单端阻抗），在叠层中控制介质厚度和线宽。

常见接口的PCB阻抗要求：

信号类型/接口 阻抗要求 常见说明

单端信号（如时钟线、控制线）50 Ω	标准最常见的单端阻抗，几乎所有高速单端信号都要求 50Ω。
USB 2.0 (D+/D-)差分 90 Ω	USB 2.0 全速/高速都要求差分 90Ω；通常无需严格端接电阻。
USB 3.x (SuperSpeed)差分 90 Ω	对阻抗一致性和走线长度更严格，过孔影响更大。
HDMI差分 100 Ω	TMDS 差分对，阻抗需严格控制，否则容易出图像干扰。
LVDS差分 100 Ω	常见于显示接口（LCD、摄像头），低电压差分信号。
PCIe差分 85 Ω	各代（Gen1~Gen5）均要求差分 85Ω，走线对称性非常关键。
SATA差分 100 Ω	高速存储接口，差分阻抗需精准。
DDR1/2/3/4/5 数据线单端 50 Ω	数据线 DQ、时钟 CK、命令/地址线均需单端 50Ω。
DDR1/2/3/4/5 差分时钟差分 100 Ω	DDR CK/CK# 差分对。
Ethernet (100M/1000M/10G)差分 100 Ω	常见 RJ45 千兆网口均是差分 100Ω。
MIPI DSI/CSI差分 100 Ω	移动端高速接口，对走线长度匹配要求严格。
Thunderbolt/Type-C 高速线差分 85 Ω / 90 Ω	与 PCIe/USB3 类似，通常 85Ω。

一句话：阻抗匹配不是靠“画好线”就能解决的，而是叠层+走线+仿真综合优化的结果。

⚡案例分享

某开发板采用 DDR3 SDRAM，工作速率 800Mbps。主控芯片与内存芯片之间通过走线连接，包含时钟线、命令/地址线、数据线等。

第一次设计时，工程师只是按常规布线，没有严格控制阻抗：

• 数据线（DQ）实际阻抗在 40Ω~60Ω之间波动；
• 差分时钟线阻抗接近 120Ω（设计偏宽）。

结果：

上电后系统偶尔能跑，但大多数时候死机，示波器抓波形，时钟信号有明显反射和过冲，数据眼图也严重闭合。

工程师对 PCB 进行了 阻抗匹配优化：

• 层叠调整：将信号层下方的参考平面介质厚度缩小，保持数据线阻抗在 50Ω ±10%。
• 差分对优化：重新计算线宽与线间距，将 DDR CK/CK# 差分阻抗控制在 100Ω ±10%。
• 终端电阻：在主控输出端加上 33Ω 串联电阻，抑制过冲。

修改 PCB 并重新打样后，DDR3 系统一次点亮成功，波形测试正常，眼图清晰，系统稳定运行在 800Mbps；

反射问题完全消失。

🌟 阻抗匹配工具

阻抗匹配不仅是设计环节要考虑，生产工艺也很关键，要实现精确的阻抗控制，离不开高品质的PCB制造。我们打样PCB一般都在嘉立创做，他们也有很多好用的PCB工具，比如阻抗计算：

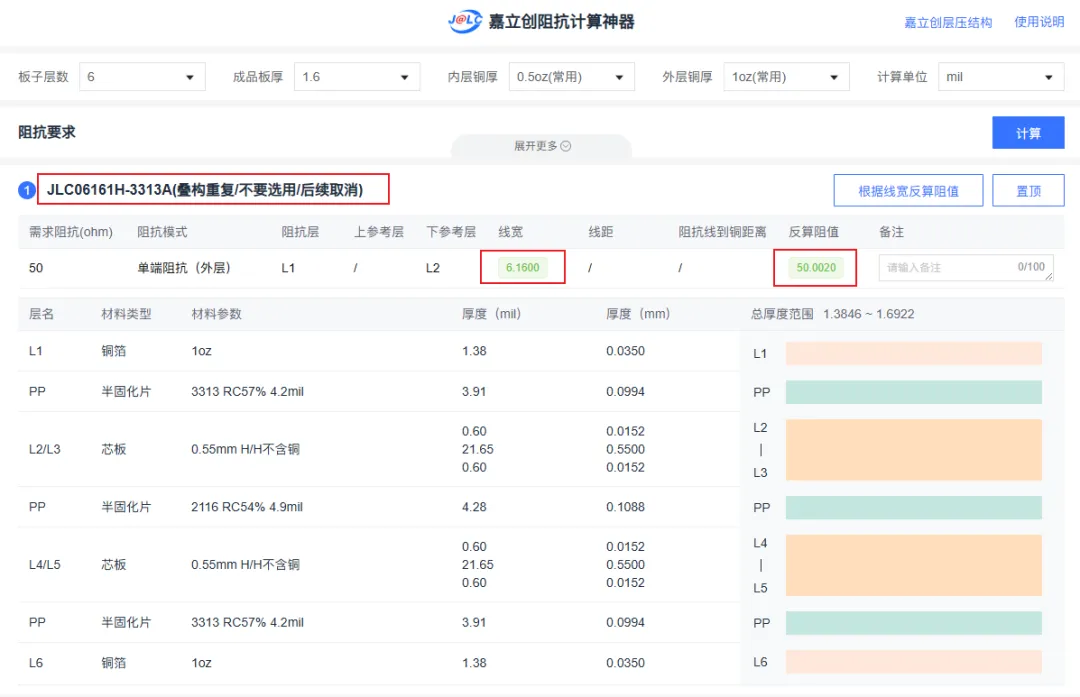

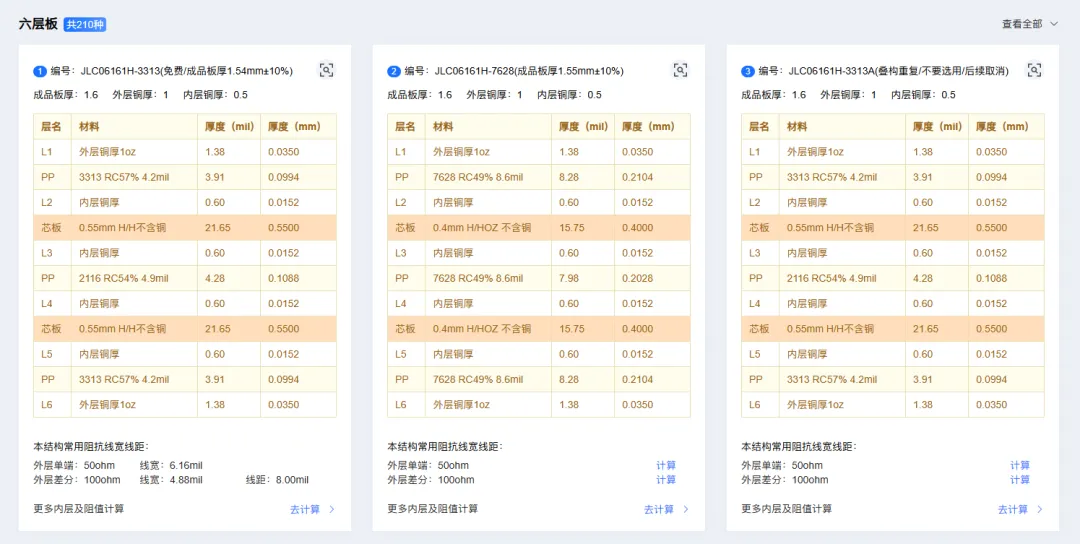

这里有很多常用的层压结构，我们选好自己的层压结构之后，常用的阻抗对应的线宽就都显示出来了。

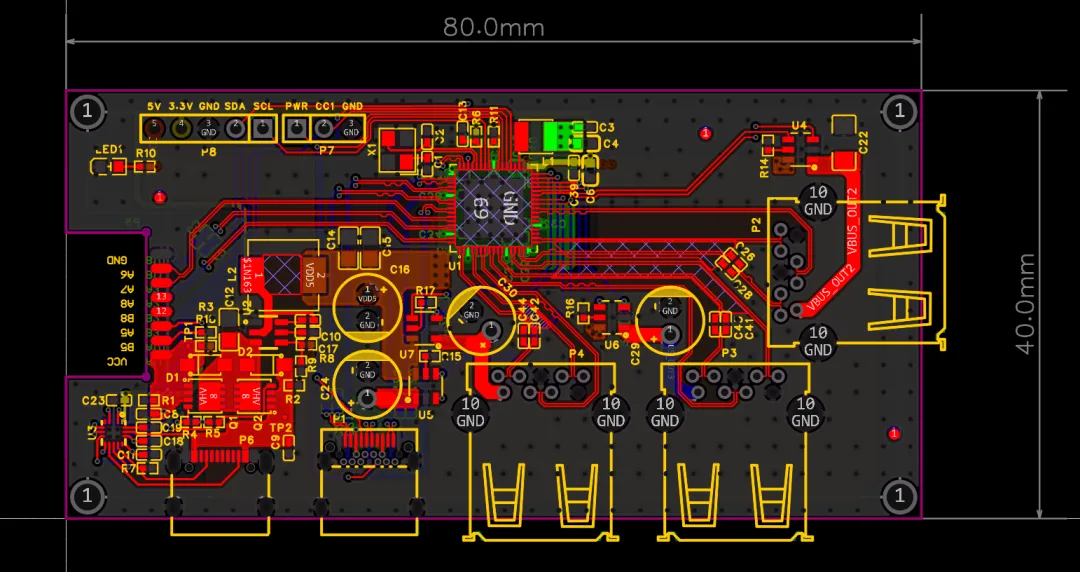

老宇哥最近开源的100W PD HUB项目，里面的USB信号走线就需要做阻抗匹配，差分90Ω，选用JLC04162H-3313层压结构，免费的阻抗管控。

总之，非常方便。帮工程师在下单时就避免这些“翻车事故”。这样做出来的板子，不仅良率高，信号完整性也有保障。

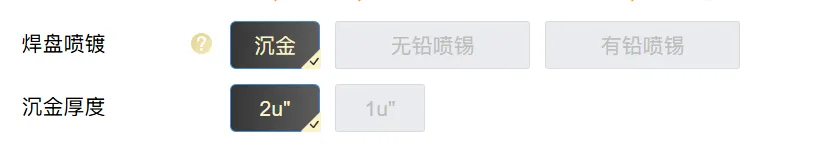

特别是现在，针对6-32层高品质多层板免费升级沉金厚度为2u"，简直不要太爽。

实物效果很漂亮

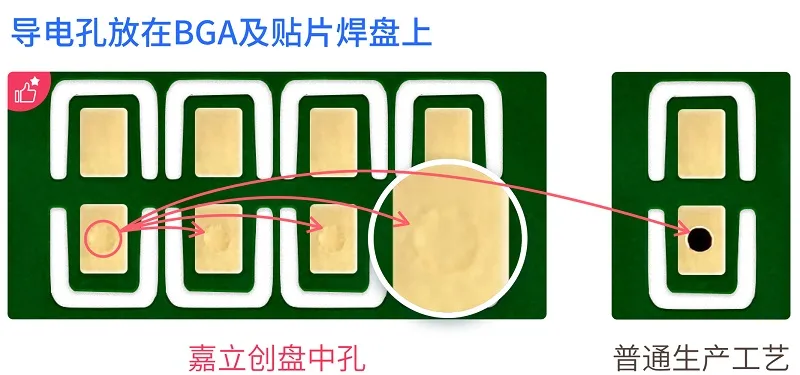

再加上免费的盘中孔工艺，焊盘上直接打孔，盘中孔工艺的PCB，无论是美感还是性能，均秒杀过孔盖油及塞油。而且采用盘中孔设计，还能大大节省设计时间，提升产品品质。

没体验的同学真心建议去体验一把！

✨ 总结

PCB高多层板需要做阻抗匹配，是因为在高速信号传输中，走线已经变成传输线，阻抗不匹配就会导致严重的信号质量问题。而通过合理的层叠设计与严格的阻抗控制，可以大幅提升系统的可靠性。

所以，下次再有人问你“阻抗匹配到底是不是噱头”，你就可以很自信地说：不是！它是高多层PCB的灵魂。

👨‍💻 老铁们，你在做高速板设计时，有遇到过哪些“因为阻抗不匹配而掉坑”的经历吗？欢迎留言分享！
