朋友做了个LED恒流电路板，发现电容会炸开。

给客户交货的时间临近，马上就要批量生产，很是着急，于是群里求助大家。

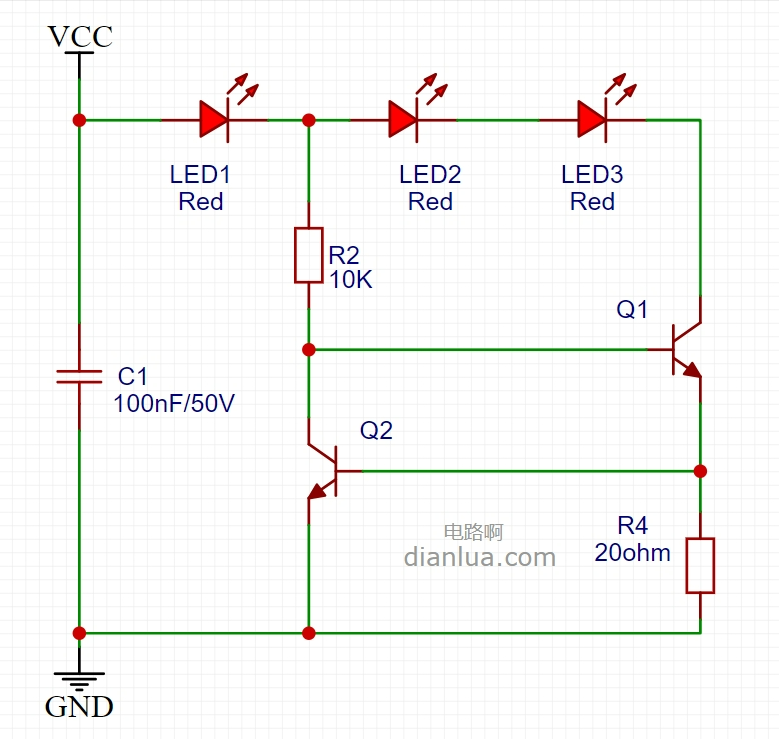

这是出问题电路板的原理图：

会炸开的电容是C1，为MLCC电容，即贴片多层陶瓷电容：

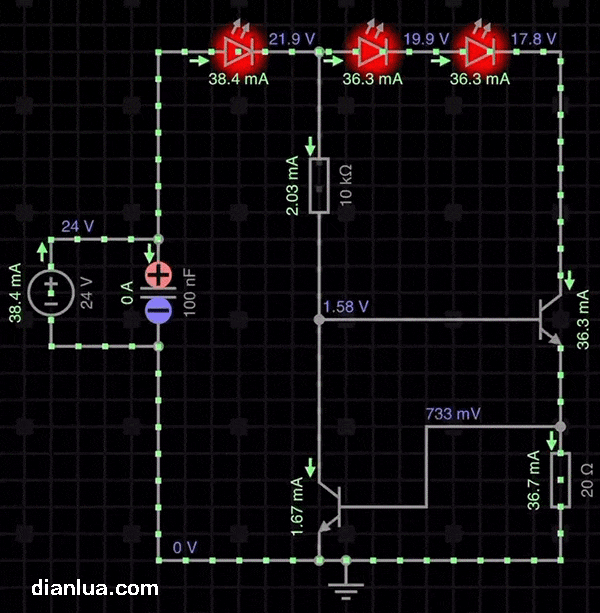

我们会在下一篇文章详细分析这个电路的原理，这里先放出仿真图：

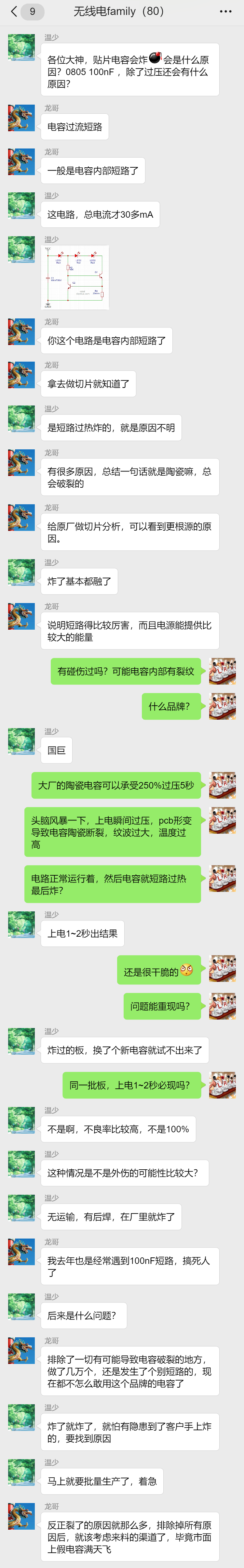

电路本身似乎没什么问题，下面还原各位大佬会诊的过程，非常精彩。

因涉及隐私，聊天截图已做脱敏处理。

到这里已经提供了很多信息，读者朋友不妨自己做个判断，看自己能否破案？

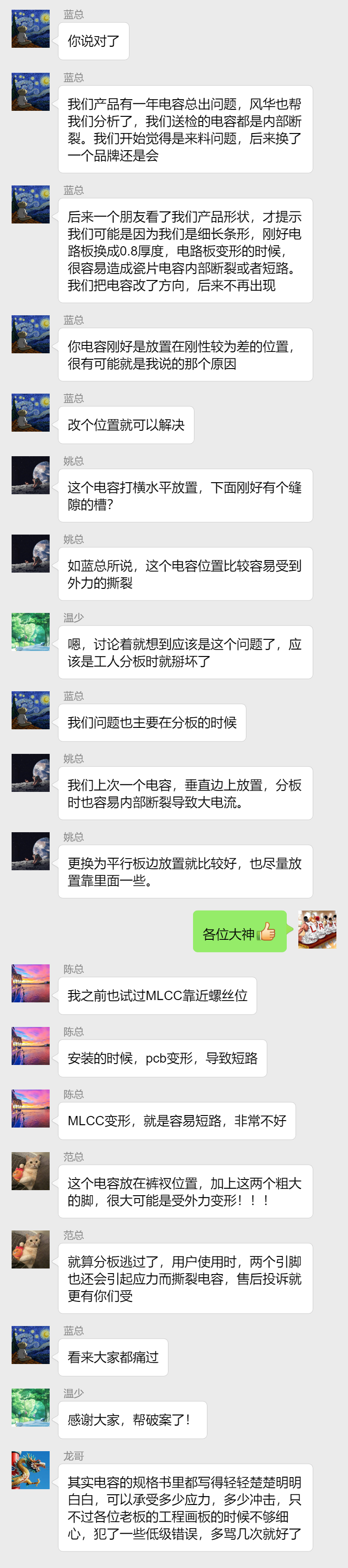

下面群里继续讨论，答案马上揭晓。

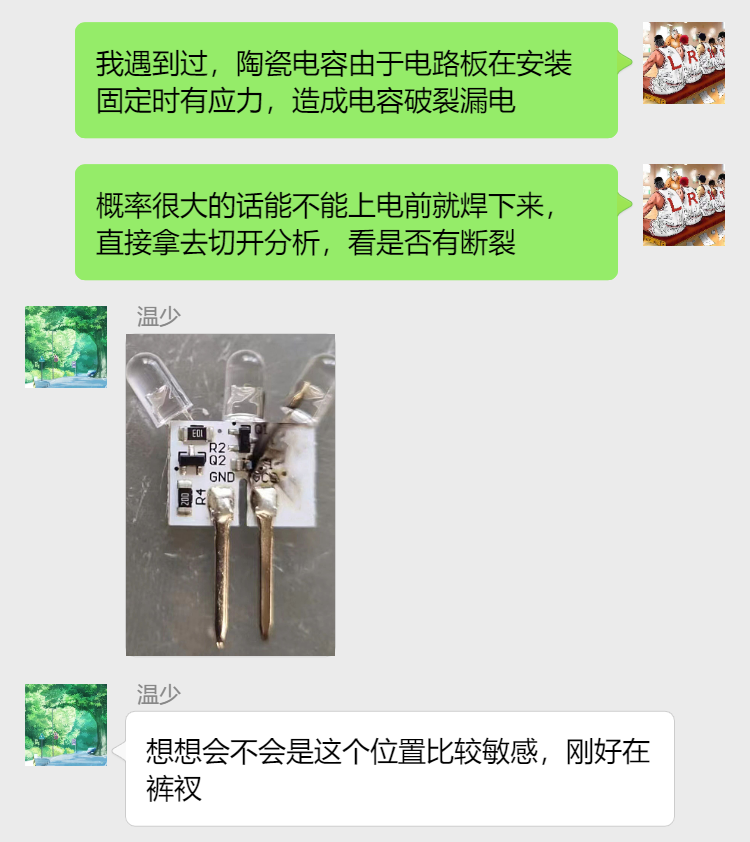

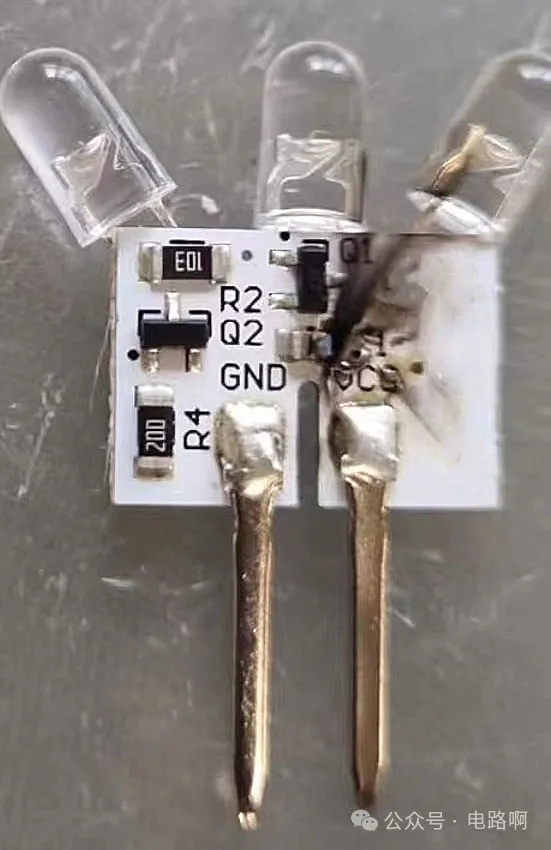

群里发出的图片如下，PCB正中间打横放置并烧毁的是电容C1：

该实物图一出，结合之前的讨论，答案已经很明显了。

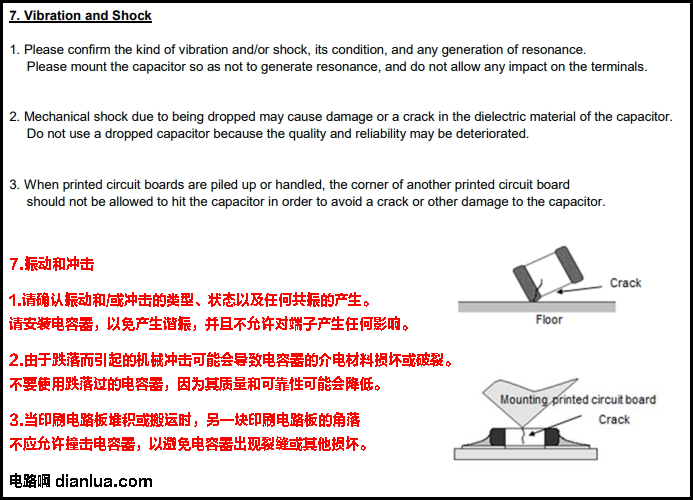

龙哥提到的规格书写得清清楚楚，以下两张图片出自村田MLCC电容规则书。

第2张图如下，其他还有一些说明，就不截取了，建议大家好好看规格书。

本文遇到的问题绝对不是个案，参与会诊的大佬也都遇到过。

遗憾的是，这种问题后续也仍会不断发生，如何尽量避免，相信本文可以给大家一个警醒。
