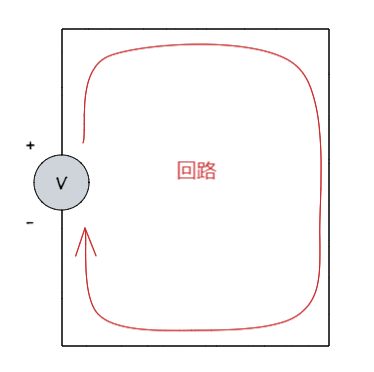

回路的概念：回路是电路的基础骨架，没有回路就没有电流，回路本质上就是从电源正极经过导线和负载最终流回负极的一个闭合路径

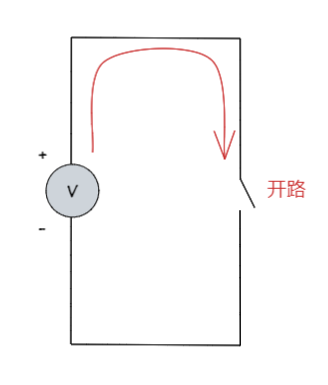

开路的概念：开路是回路在某一处断开，无法形成闭合路径，所以也叫做断路，具体现象体现在电流为零，负载不工作，通常用万用表测量开处两端，电压等于电源电压时意味着没有电流，所以没有压降

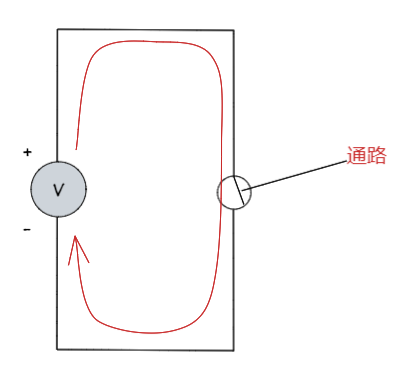

通路的概念：通路本质上与回路无异，不过回路一般指从电源正极出发回到负极，通路通常指的是回路中某个点是否畅通，通常用万用表蜂鸣档测量被测两端时，如果电路是通的，万用表会输出一个微小电流并且蜂鸣器会哔，如果电路是断的，电流流不过去，万用表测到的电阻无穷大，它就不响，或者显示OL（Over Limit）

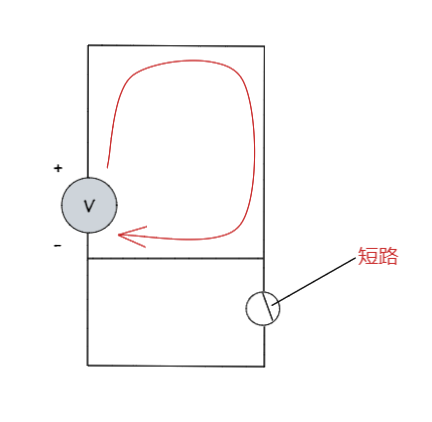

短路的概念：短路是回路中，电源两端或部分电路两端被电阻极小的导线直接接通，绕过了正常的元器件负载，导致电流并没有按设计时的走向，则导致绕过的元器件被短路

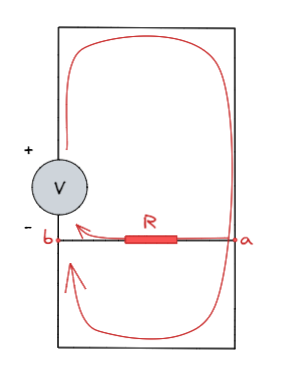

旁路的概念：旁路就是为交流信号或高频噪声提供另一条低阻抗的路，让电流绕过某个元件或电路部分，通常是为特定信号提供一条并行的小路

支路与节点的概念：支路是在回路系统中的不同路径，而产生支路势必产生节点，节点通常是用作描述支路与回路的压降以及电流关系的锚点
