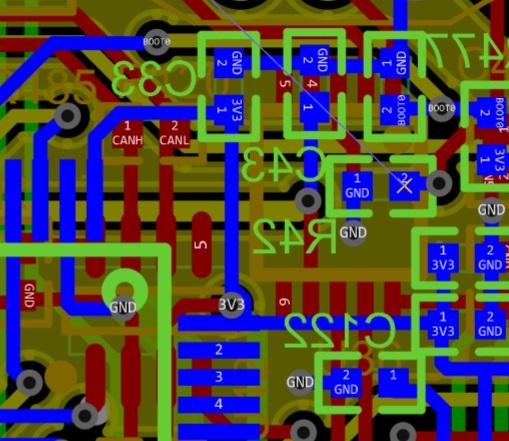

在PCB布局布线时没有进行铺铜，但在观测2D图像时，某个区域出现类似铺铜的样子，不知道怎么回事？


嘉立创PCB
全部评论 默认 最新
悠闲ing...
2024-08-19 13:34:15 来自广东
回复
这个看着像是阻焊开窗的，你检查一下你的这个器件阻焊是不是做的特别大？
happyboy 作者
2024-08-19 13:46:38 来自上海
回复
谢谢，根据你的回答提示，找到原因了。在阻焊层这个地方误放了2个方块铺铜。
工程师进阶笔记
2024-08-20 14:42:29 来自广东
回复
不经意间放了铜[憨笑][憨笑]
