【如何查看生产稿（5）？VIA的盖油与开窗-PAD的正常开窗-走线或铜皮的盖油与开窗-排针等-PAD插孔孔-注意检查事项-VIA过孔盖油-等常见制作工艺-PCB】

嘉人们，上午好，在CAM工程做好生产稿（类似于实物首件）后，是能够在放大查看生产稿细节时，发现得出来的，尽早提出生产稿有问题，以便极早修正止损，谢谢。【出镜花卉：泼墨-秋石斛】

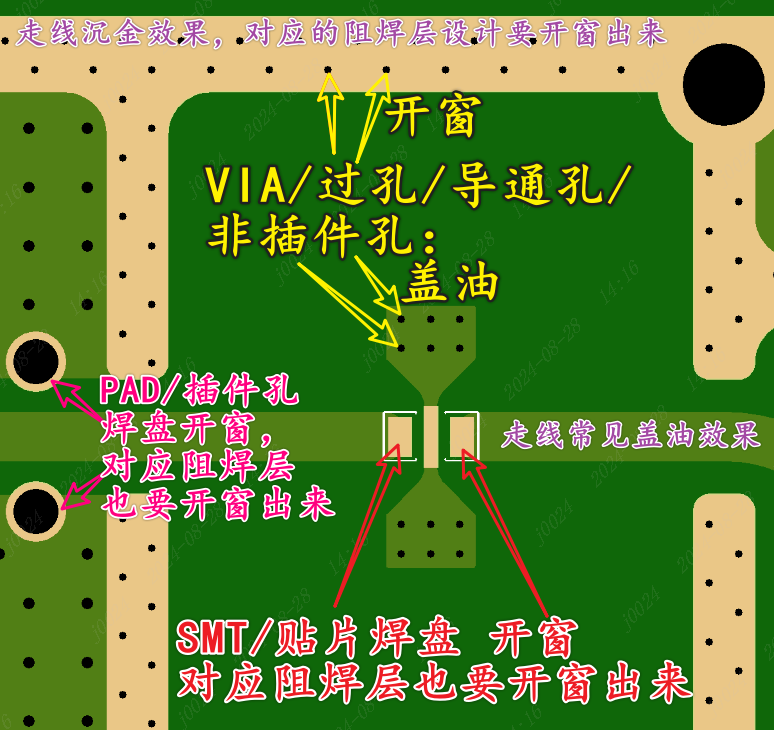

VIA的盖油与开窗-PAD的正常开窗：

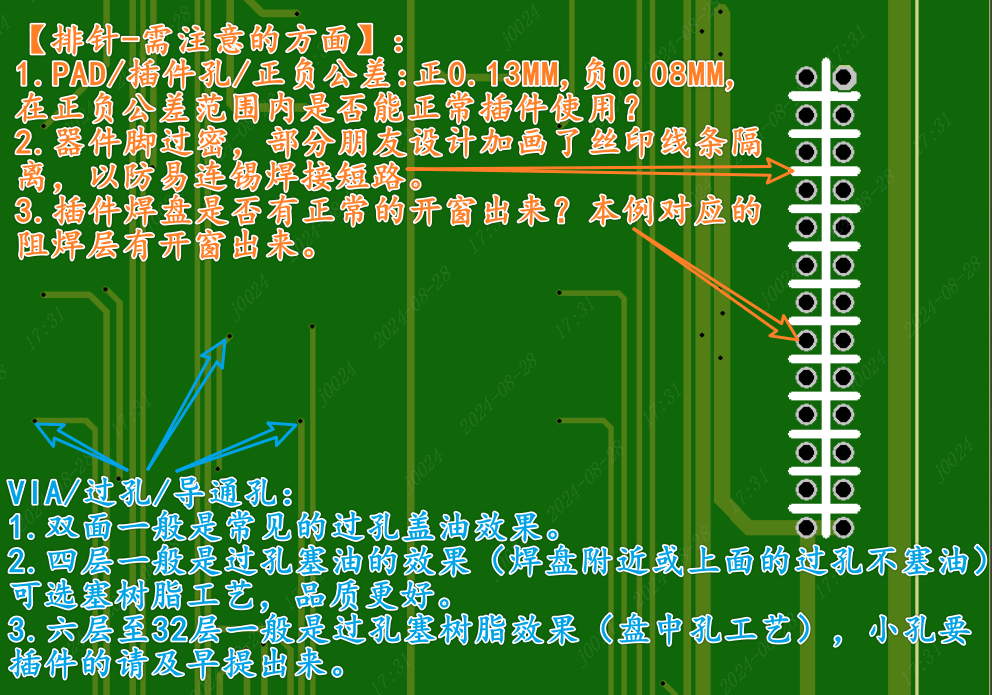

排针等-PAD插孔孔-注意检查事项-VIA过孔盖油-等常见制作工艺：

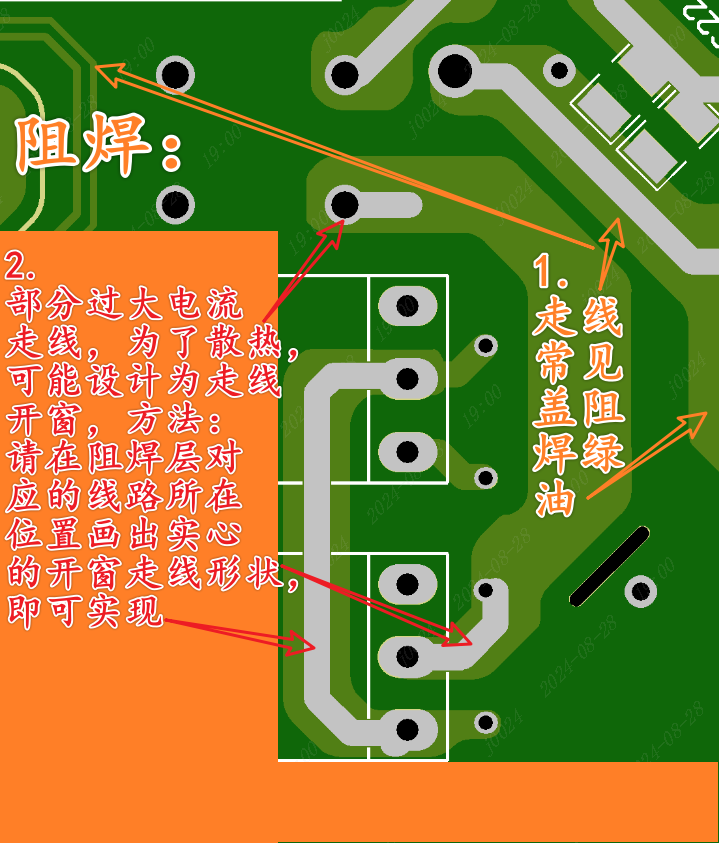

阻焊-走线开窗：

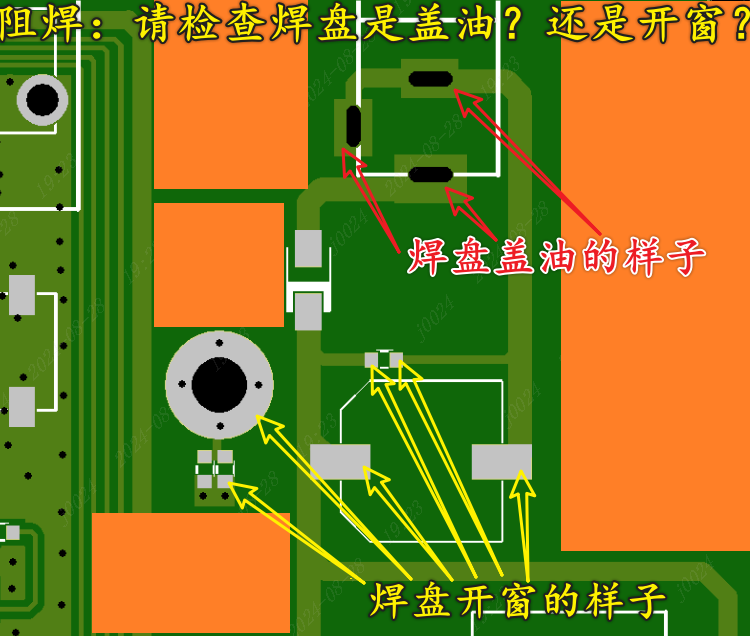

阻焊-焊盘开窗与盖油的样子对比：

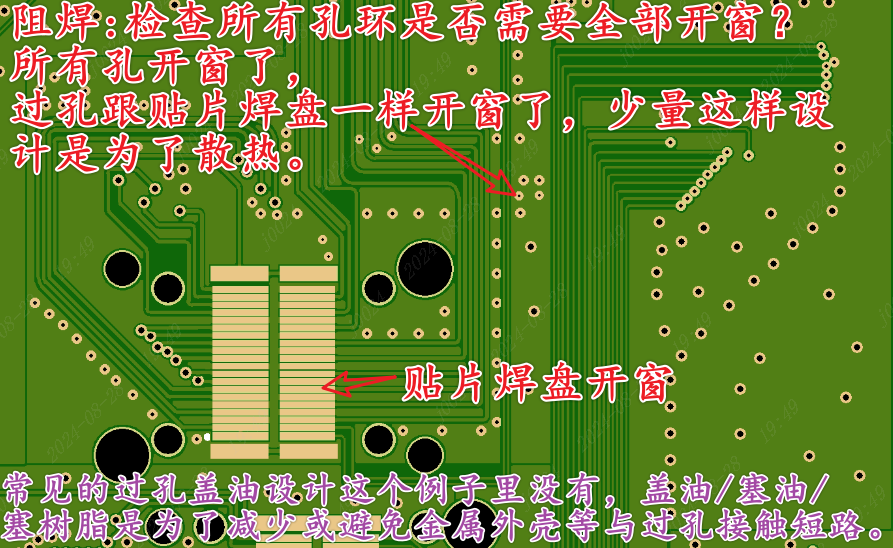

阻焊-全部孔开窗-过孔也开窗了：

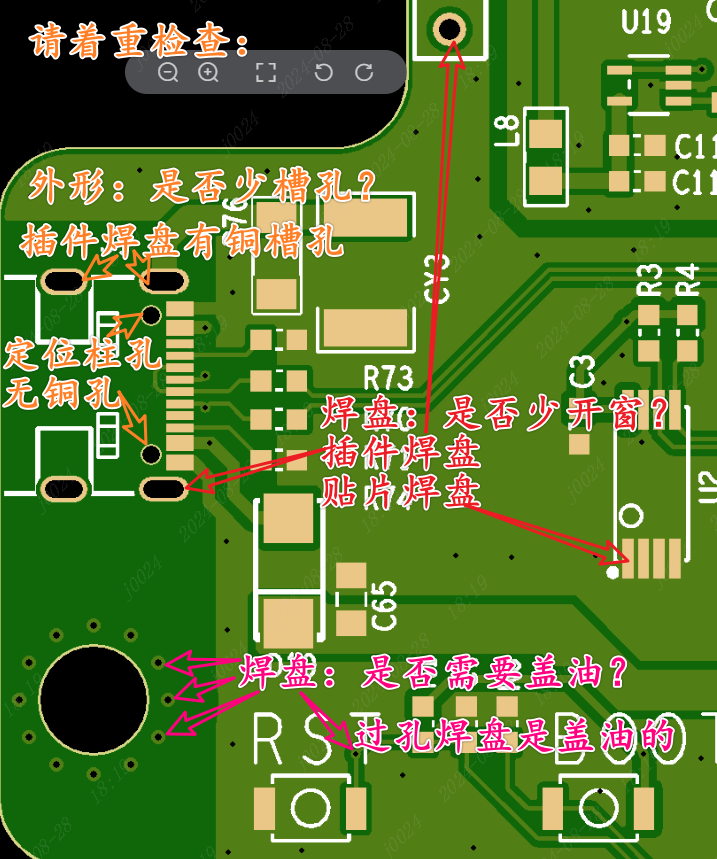

焊盘-是否有漏开窗等？

【PCB生产稿或DFM修改后的有问题如何反馈？】：

您好，不好意思，付款1-6小时后请记得帮查看生产稿哦（以GERBER图形为准，放大看细节），请帮截图，箭头指出所有问题点；文字说明清楚，您实际需要的是什么样的？放到WORD里。

快收集所有问题，WORD不用压缩上传，选生产稿有问题，尽量一次就请将所有问题反馈全哦，谢谢。
