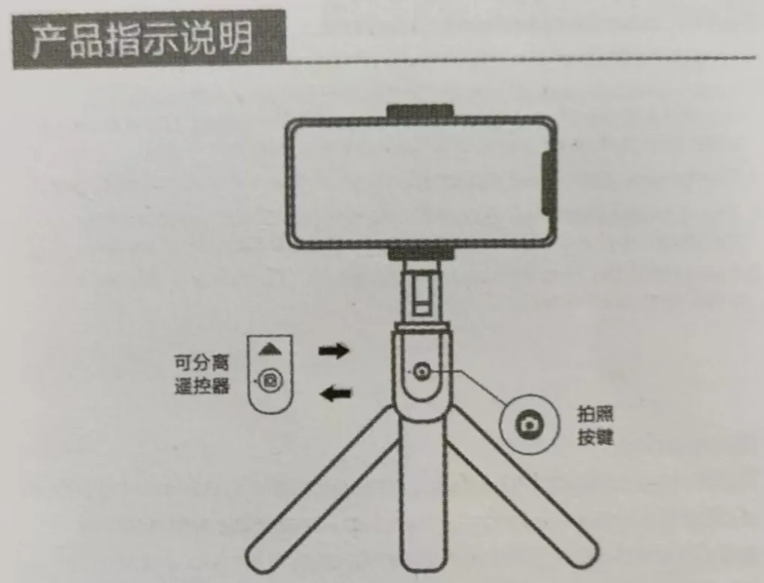

拆了个自拍杆，小东西还是很实用的，据表妹说是19.9买的，不算很贵。大致的产品结构，有个小按键，使用蓝牙将手机与自拍杆连接后，按下按键就可以拍照（实际上就是发送一个音量键+给手机）

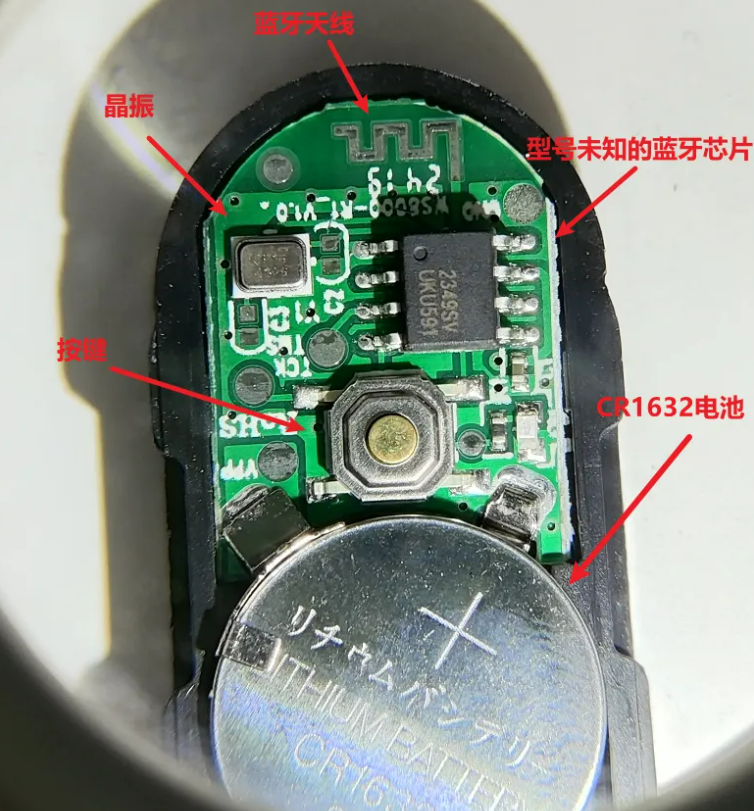

电路结构相当简单，电路使用一颗CR1632的3V纽扣电池供电，拆开后就是一个简单的最小系统，单片机型号是WS8000，大概1块钱一颗。整体的电路就是单片机+晶振+按键，电阻一颗，电容一颗，LED一颗，为了省钱，甚至连晶振的起振电容都没有贴。不得不说确实够省成本。

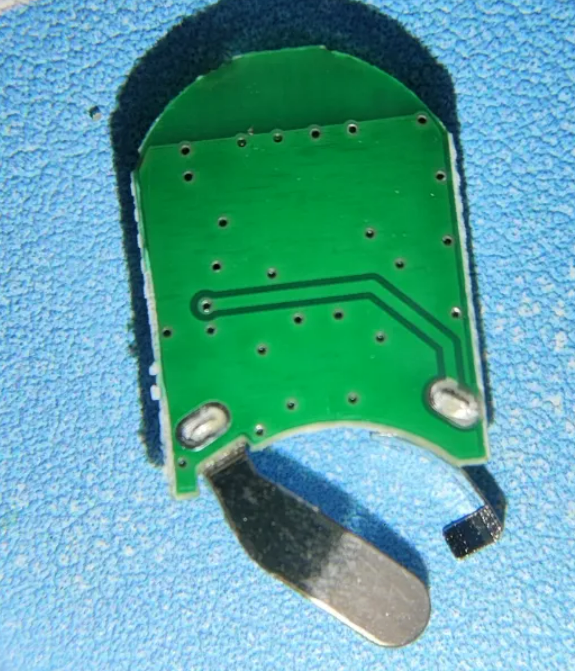

电路背面没有器件，竟然不是单面板哈哈，看来成本还有降低的空间。

总结：不得不说19块钱也是蛮良心价的，这东西的结构感觉用料还蛮扎实的，电路成本不高，主要是结构成本和人工快递成本。

那么你觉得这个产品设计的怎么样呢？欢迎评论区留言探讨 #电路拆解# #拆解#
