快到中秋节了，给老婆送了一个好玩的小电风扇，转动的时候可以显示字符，遂拆解与各位同好分享一二。

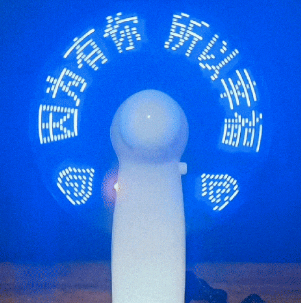

风扇的大致效果图如下图所示：

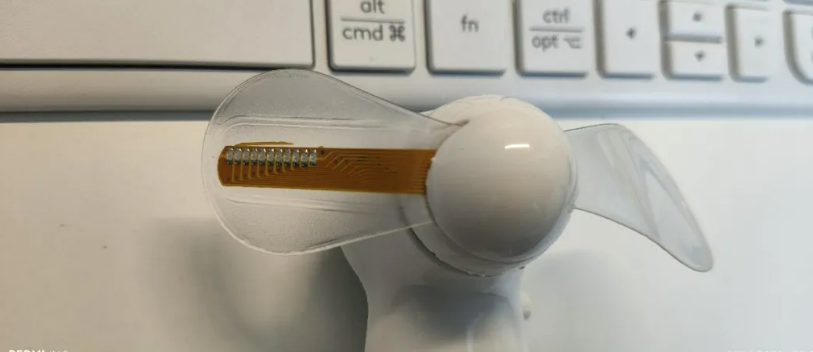

风扇之所以能显示，是因为其 扇叶上的FPC软板上有11颗LED灯珠 ，当其转动时， 单片机控制LED灯珠依次闪烁，根据人眼视觉暂留效应，便可以看到显示的文字和图案。 文字的显示过程 很像LED点阵 ，只要对显示的字符取模，然后根据取模的数据以此点亮或者熄灭LED灯即可。

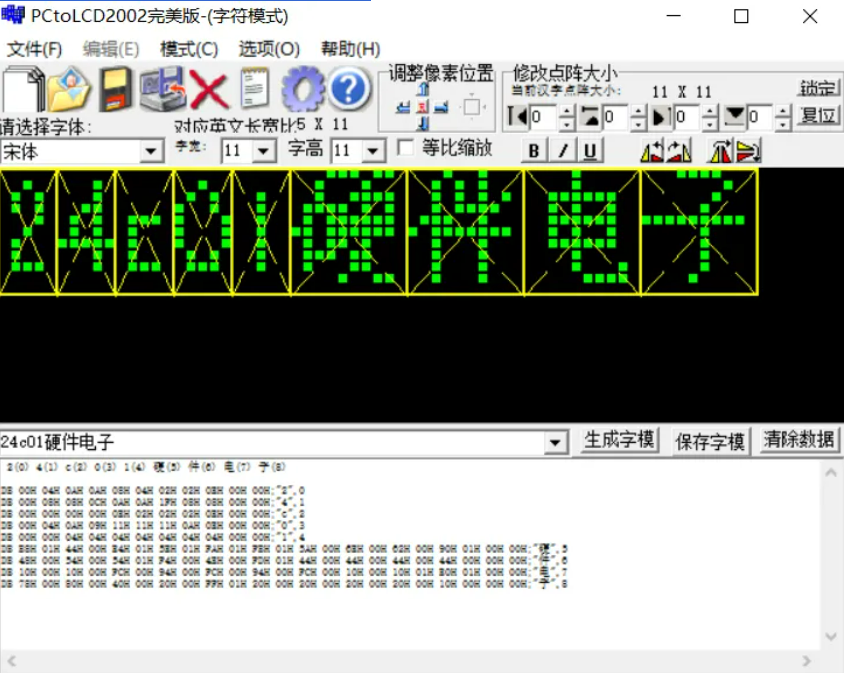

就比如利用下图的字符取模软件，可以生成对应的数据。 本 文不 对 取模数据等过 多探讨， 感兴趣的道友可以自行去搜索。

我在拆解之前比较疑问的地方在于，这个主控芯片放在了哪里？如何控制扇叶上的11颗LED灯？带着疑问，我对这个小风扇进行了拆解：

这个电路也很是简单，拆开后盖，便解开了心中的疑问，

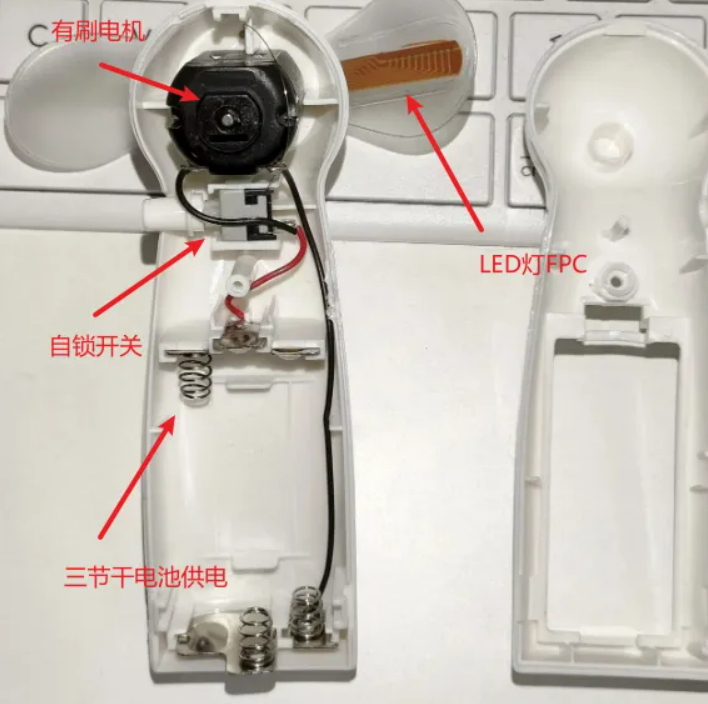

原来这个主控芯片不在握把里。握把里只有电池、电机、自锁开关，仔细的看还能看到一根小细线（连接到GND负极）：

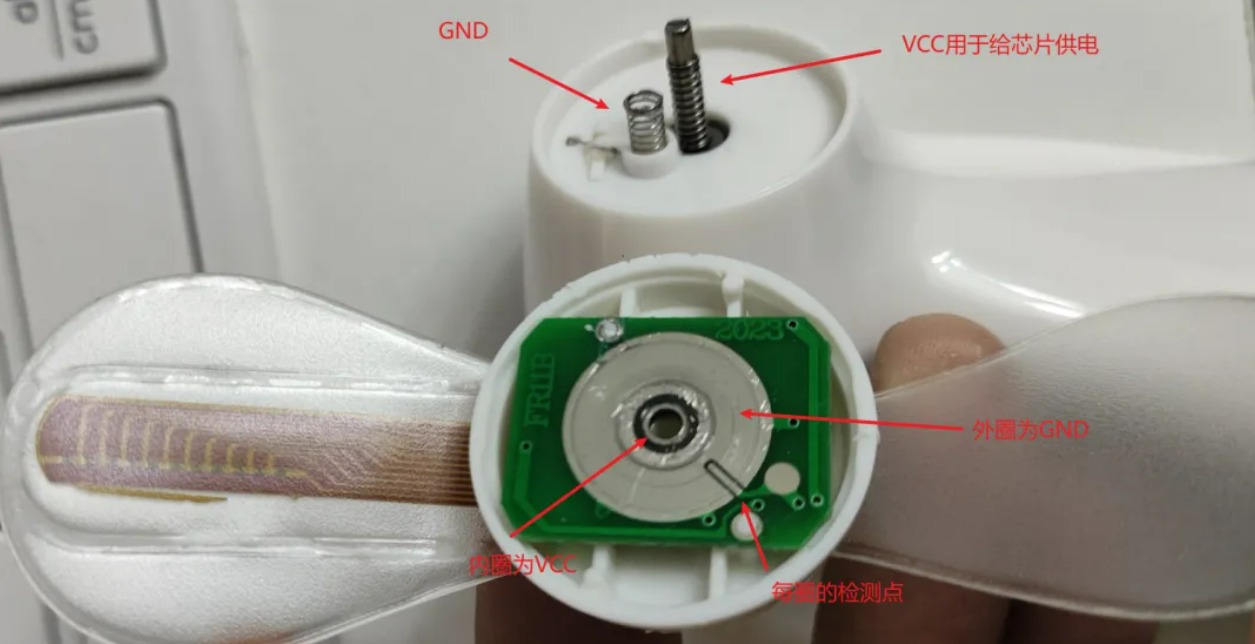

然后是风扇的正面扇叶的拆解，可以看到有两个弹簧，一个弹簧为VCC，一根弹簧为GND（连接到上张图里的细线），这一结构用于给扇叶上的MCU供电。其中最有意思的是，外圈上有一段是作为圈数检测的（检测低电平），这个设计非常巧妙。

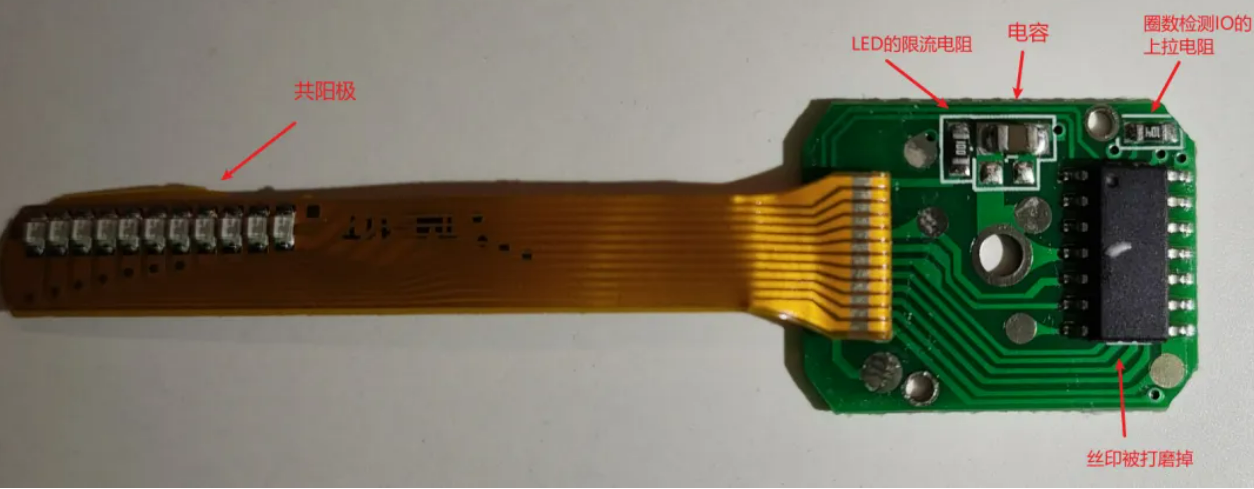

然后将扇叶拆下，可以看到这个小控制板的全貌，主控芯片被磨掉了丝印， 一个电容，一个LED限流电阻，一个圈数检测IO的上拉电阻。其中LED是共阳极连接到VCC ，扇叶拆解图如下：

至此这个巧妙的设计就拆解完了。 其他那种大的3D全息风扇原理也类似，只不过将LED灯换为了RGB灯珠，然后可能是通过霍尔或者编码器等检测圈数/位置信息，然后再控制灯珠显示不同内容。#中秋月圆社区团圆##嘉立创PCB#
