设计按键板的注意点

置顶

精

活动

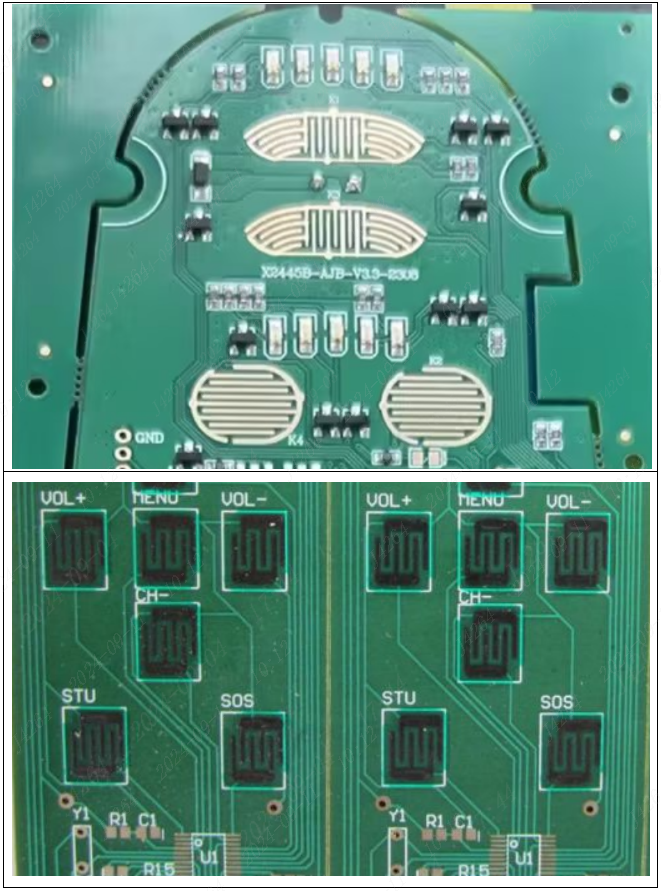

在日常生活中，我们打开空调，电视机都有用到遥控器。拆开遥控器，可以发现类似下图中这

种交叉组成的按键，这种就是按键电路板了。

按键电路板，广泛应用于生活中常见的产品，如遥控器、汽车升降玻璃按钮、电梯按键，成本低廉，有

优良的导电生和耐磨性。其按键上面采用导电的金层或是碳油覆盖铜面，以避免铜面在空气中氧化。组

装好后，按键位上面有个锅仔片，锅仔片属于轻触开关内部金属弹片，是电子按键产品内部弹片，起到

导电和断开作用。当按下锅仔片时，会把交叉的按键导通相连通。当松开按压时，锅仔片又会弹起，从

而使按键断开，以实现信号的传输或产品的功能执行。[说明：嘉立创目前不做碳油工艺]

了解到按键的工作原理，接下来我们说说设计按键位需要注意的地方：

1）按键位置需要设计合理大小与位置，与锅仔片匹配合适，同时考虑人体工程学和操作便利性，空间

预留不足或过大都会影响用户体验和操作准确性。

2）按键位置不要有其它开窗露铜的走线，以防止锅仔片按下去接触到引起短路

3）按键位置要有空气流通的通道，不然有可能锅仔片弹不起来，类似吸盘一样

4）按键位要求平整，而喷锡不平整，不要做喷锡，可以做镀金、碳油或是沉金（相对镀金来说，沉金

平整性一样好，耐磨性没有镀金好）

5）按键位间隙不能太近，建议设计10mil以上（印碳油的设计20mil以上）

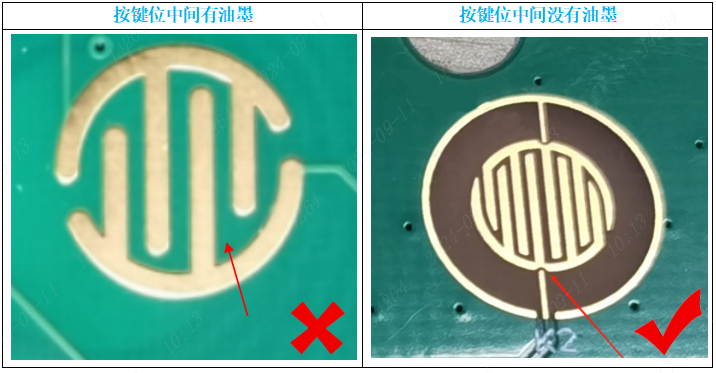

6）按键位宜设计为实心的开窗，即“按键位中间不要有油墨”。当中间油墨稍厚一点，也会引起按键位

操作困难或失灵，另外长期按压磨擦会导致油墨磨损脱落，油墨细屑沾到按键位上面引起按键失灵

总结：按键位尽量不要做喷锡，间隙合理，按键位中间不要有油墨，宜设计为开通窗。#嘉立创PCB#
