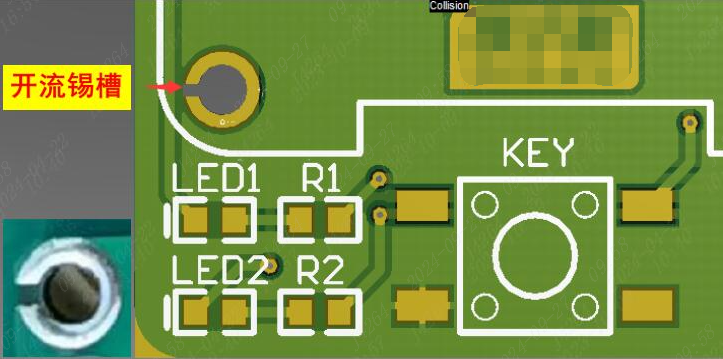

在PCB进行机器组装器件时（如波峰焊），为了防止部分需要二次焊接的元器件的焊盘堵孔，就需要在

PCB焊盘上面开个过锡槽，以便过波峰焊时，这些焊锡会流掉。

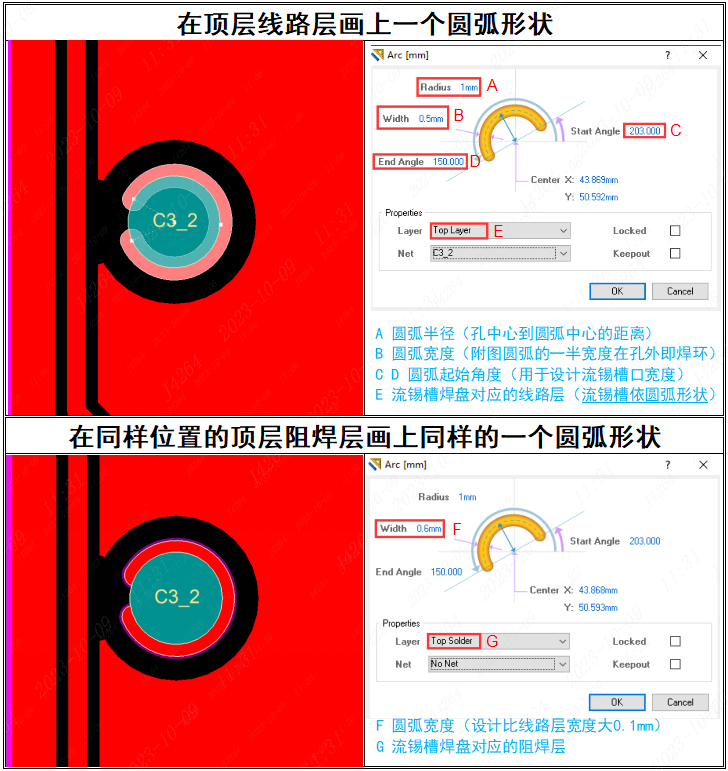

■ AD/PADS/嘉立创EDA的设计方法(以AD为范本展示)

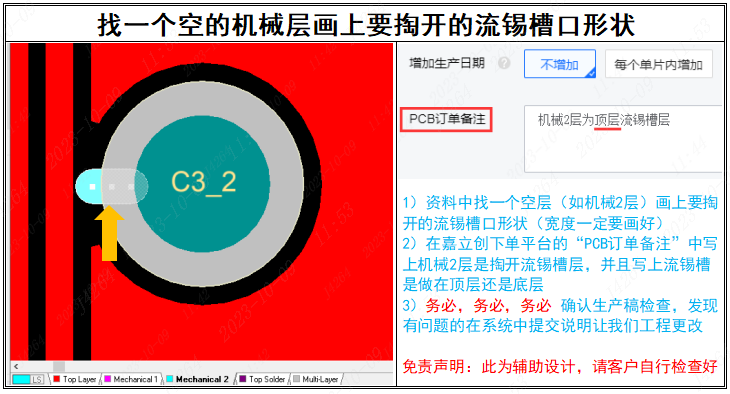

■ 由嘉立创工程处理(以AD为范本展示)
