【技术分享-拼板款数-如何正确填写？】：

【技术分享-拼板款数-如何正确填写？】：

亲们，大家好，在下单过程中，款数对价格是有影响的（无论是PCB光板，还是SMT里的PCBA都会有影响)。

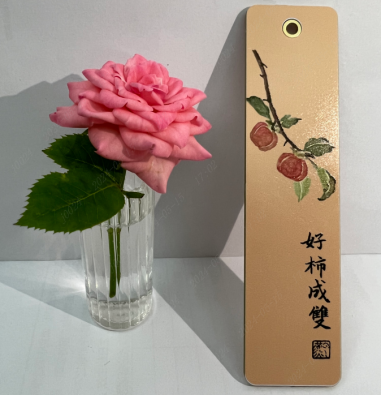

像这个图中这款板子（EDA里复刻的板子做的书签，之前介绍过，亲们还记得不？）这是一款板，单只/单片/散片出货 的哦（出镜花卉：微型月季-粉色系）

有些客户朋友不太了解，拼板款数，到底指的是什么？我们一起来详细看一下哈，谢谢。

系统里的选项如下：

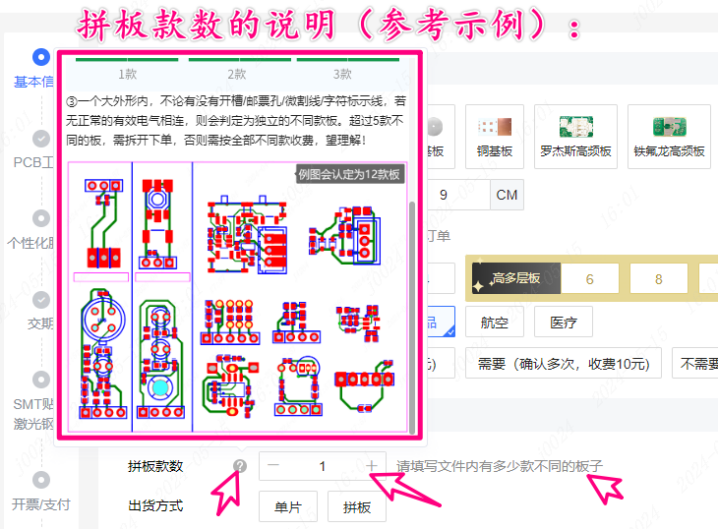

点击 拼板款数 后的 ？问号图标，即可查看到下面的说明

【温馨提示：拼板款数】：

拼板款数指在同一个文件中有不同的板。

① 拼板定义：板子中存在常规V割、邮票孔、桥连位拼板，以及直接铣开、疑为开槽分割成多款板等，都视为拼板，需按款数算价；

② 若客户朋友存在疑议，如电源板（因电气隔离，中间有一个槽）；请联系审单员提交更高级别的审核，找设计工程师将通过电气性能进行判断。

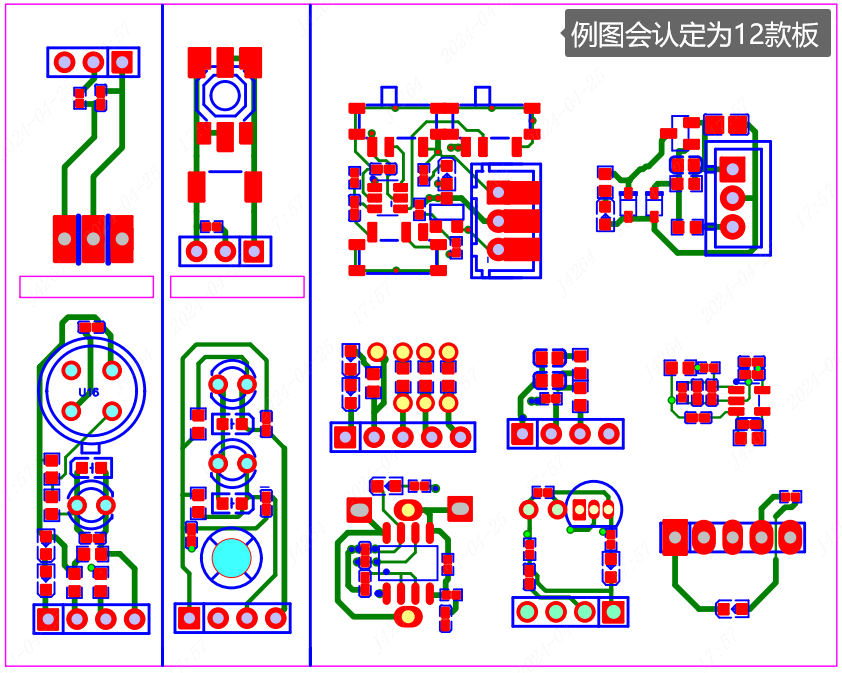

③一个大外形内，不论有没有开槽/邮票孔/微割线/字符标示线，若无正常的有效电气相连，则会判定为独立的不同款板。超过5款不同的板，需拆开下单，否则需按全部不同款收费，望理解！

亲们，上面3小点，第2与第3小点都有图示简单示例，比较容易理解。那我们现在主要说一下第一小点：

① 拼板定义：板子中存在常规V割、邮票孔、桥连位拼板，以及直接铣开、疑为开槽分割成多款板等，都视为拼板，需按款数算价；

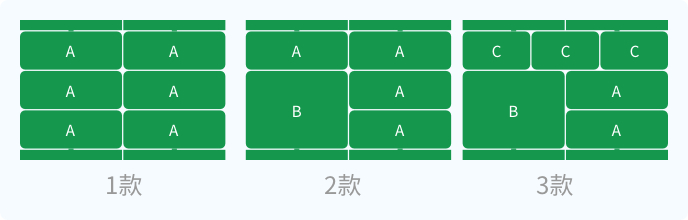

若文件的外形层有待V割的小板的外形的话，同款的拼板按1款板算，拼板款数帮写1就好。

若文件的外形层有待V割的小板的外形的话，不同款混拼的话，AB款混拼，按2款板算，拼板款数帮写2就好。

若文件的外形层有待V割或邮票孔分板的小板的外形的话，不同款混拼的话，ABC款混拼，按3款板算，拼板款数帮写3就好，依此类推。像这样多款混拼，板子大小又不一的情况，V割拼板已无法满足到（横竖走到底，暂时无法跳V），需要邮票孔拼板分板；又或者邮票孔/桥连位+铣槽的方式帮拼板了。

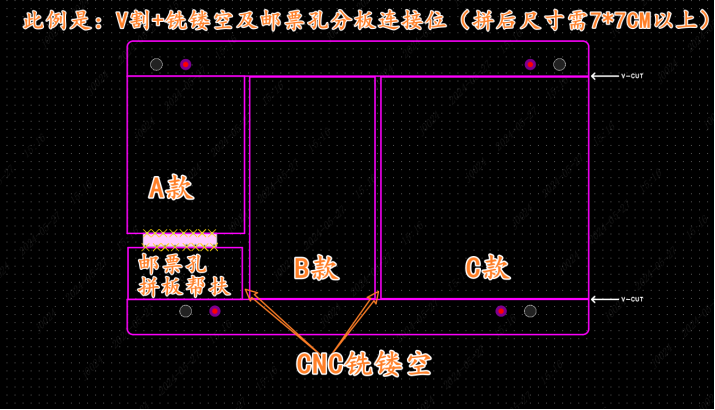

这款是3款板混拼，有V割+邮票孔连接位+CNC铣镂空，所以拼板款数需要写上3，需按3款板报价。

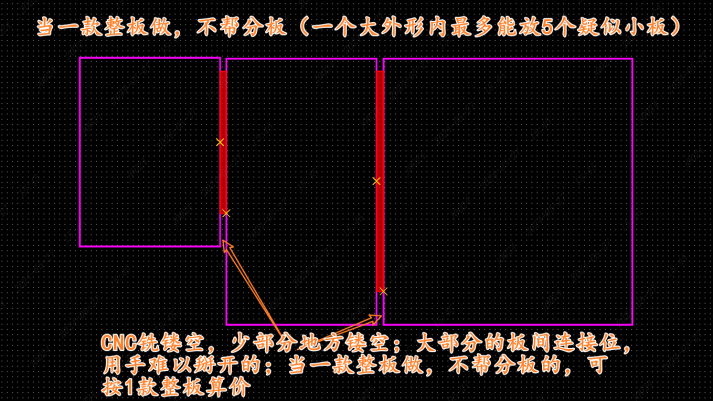

亲们，接下来，我们一起看看，类似于下面这个简易拼板示意图：

这个文件里呢，大部分板间是连接着的，连接位够长，铣镂空位较少；不借助工具，用手很难分开板的情况，可以当一款整板制作，不帮分板（一个大外形内，最多能放5个疑似小板）；

【亲们比较关心的，铣空位的长度/分板邮票孔的长度，到底多长为好?】

 铣空位的长度（即板间开槽长度），一定要量化的话：

早期呢是这样的，镂空位小板的那条边长的一半，连着的连接位也帮保留一半；

再后来经过讨论后，又放宽了需求，镂空位小板的那条边长最多镂空/开槽/铣槽3分之二，连着的连接位请帮保留3分之一，但是极小板除外哈（极小板本身就小，整个小板的连接位本身就极短，它需要整个连着了，无法支持邮票孔分板或板间开槽了）；目测不准的话，您就手工帮测量后，再帮比对下哈，谢谢。这个放宽后的要求，已无退路了，款数过多，报价/工程/生产各工序都很为难，处理压力过大，平时审核有见过大大小小相同的，不同的放了40多款的，按款数进行大致的界定清楚，大家相对顺利些，敬请谅解，谢谢

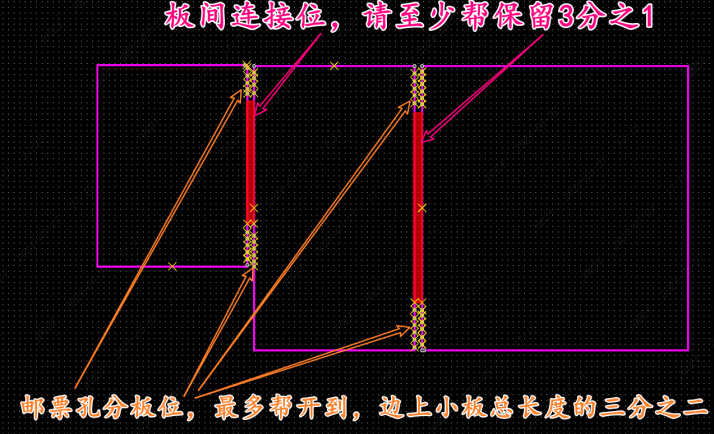

另外：单纯的邮票孔分板位的话，也是跟上述开槽长度相似，类推；上下端的邮票孔分板位，最多帮开小板边长的三分之二，连接位（板间连着的地方），至少请帮保留小板连长的三分之一。

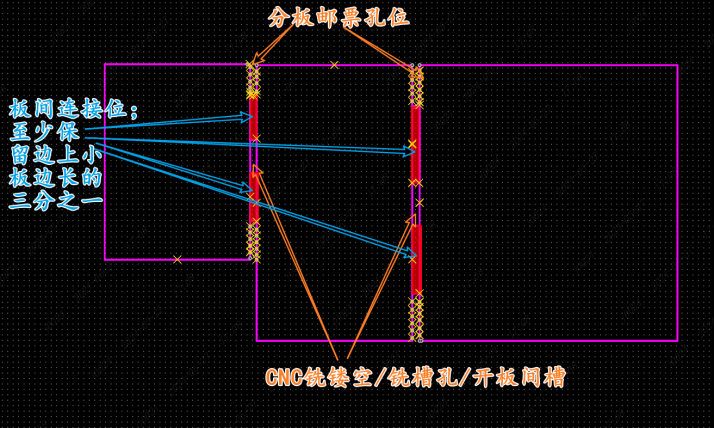

但是若是分板邮票孔与CNC铣槽同时出现，叠加出现了的话，他们加起来的总长度，不能超过小板那条边的总长度的3分之二；若大于3分之二了的话（保留下来的连接位不足3分之一了的话），还是需要按多款板算价的哈，望海涵，谢谢了。

另外：下单前技术员必看：https://www.jlc.com/portal/server_guide_112.html 特意有帮提到：

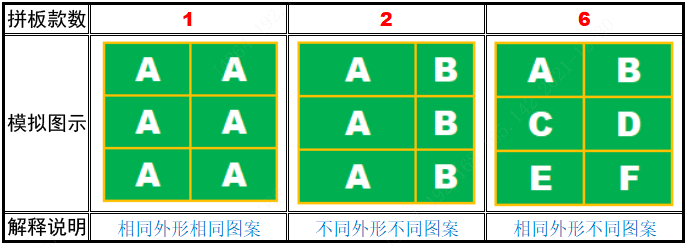

■ 拼板款数：指文件中不同款板的个数，包括且不限于外形线路阻焊字符不一致等，只要有任何不同的都算不同款板，请下单时正确填写好，相应的款数（如下图:1款，2款，6款）。

重点说明：如果只有细微差别(指的是几个过孔，几根线路或是字符标识等不一样，其它的外形及图案都是一样）的板子拼在一起，下单没有真实的填写拼版款数，最终导致只随机做了一种板，生产厂家不承担责任!

#嘉立创PCB#欢迎注明出处，转发分享给更多的朋友，谢谢
