拆解十年前价值400元的飞利浦电动牙刷，看看做工值这个价吗？

置顶

精

活动

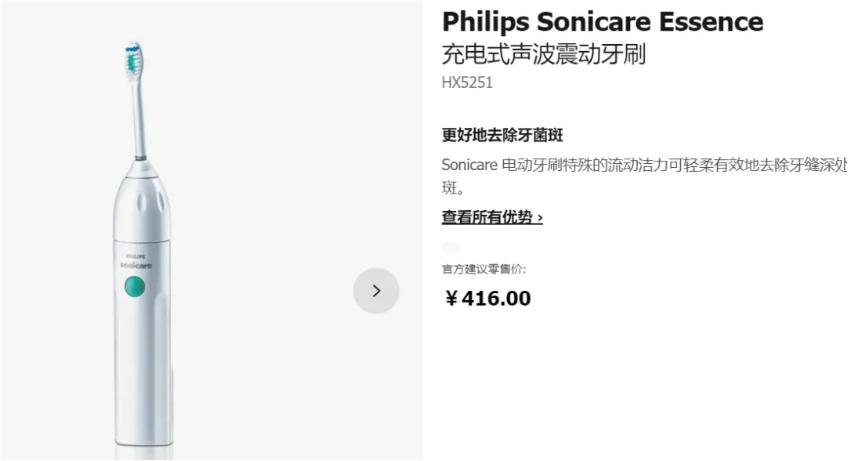

本期要拆解的主角为：飞利浦充电式声波震动牙刷HX5251。

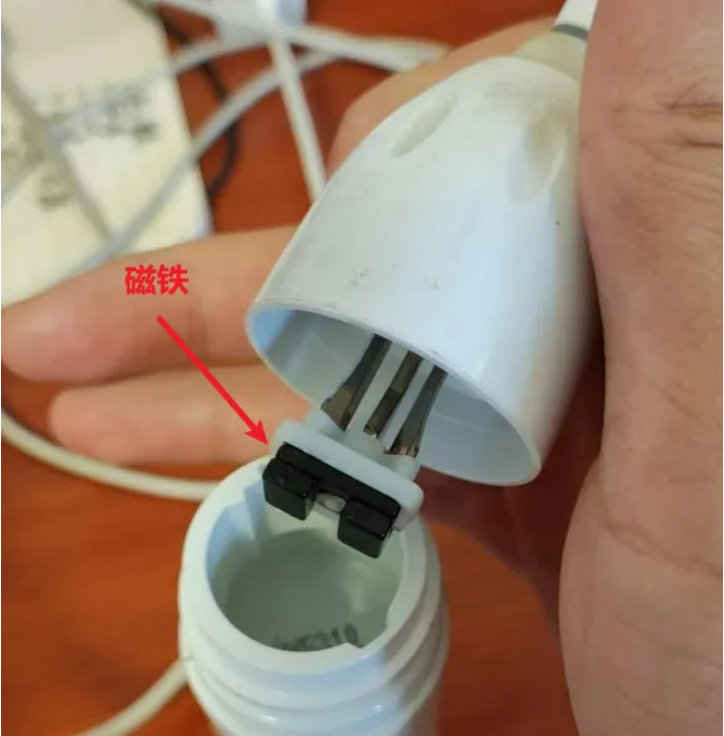

这个比较好玩的是，他是有一个黑色的磁铁在腔体中，通过感应控制板控制线圈产生的磁场来带动腔体内部的磁铁震动，从而带动牙刷头震动。

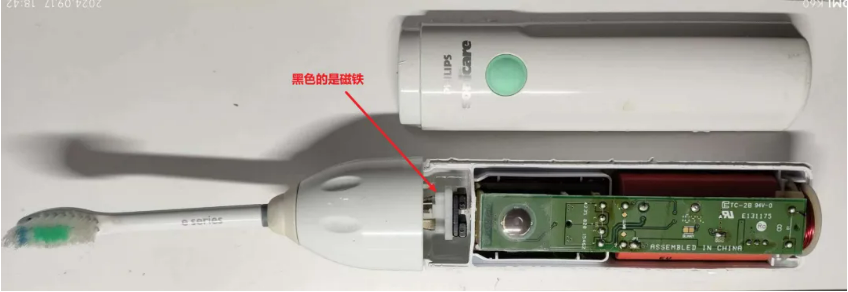

大力出奇迹后，得到的就是开盖图，可以看到正面没有元器件，在正面还有个丝印写着Assembled in China，意思是在中国组装生产：

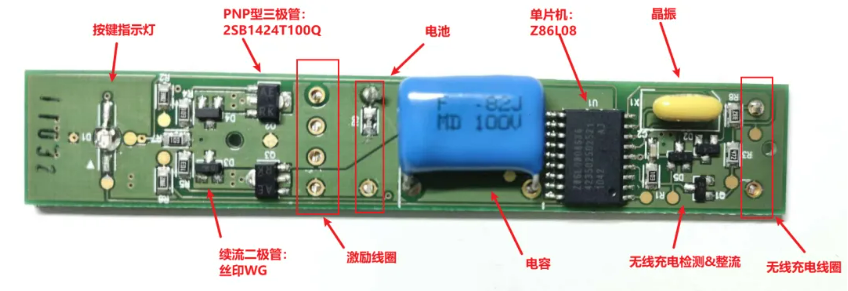

然后把板子搞下来之后，就看到了背面的元器件，感觉还是非常简单的，主控使用的一个8位的单片机，型号位Z86L08，整体电路结构非常简单，不过不太清楚为啥放了耐压这么大一颗电容在上面，猜测是与激励线圈产生谐振。

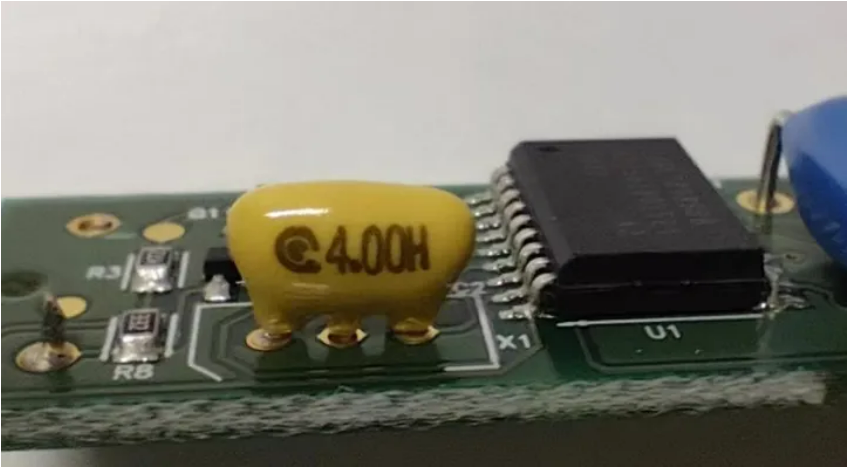

电路板上的晶振也非常有意思，长得挺小众的，下图丝印4.00H：

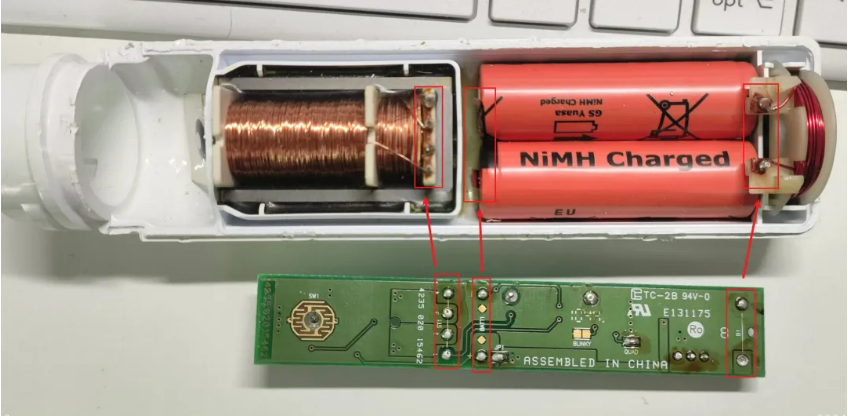

与常见的消费电子产品不同的是，这个电动牙刷电路供电采用了两颗1.2V的镍氢电池串联，镍氢电池的优点包括：高能量密度、环保、长寿命等：

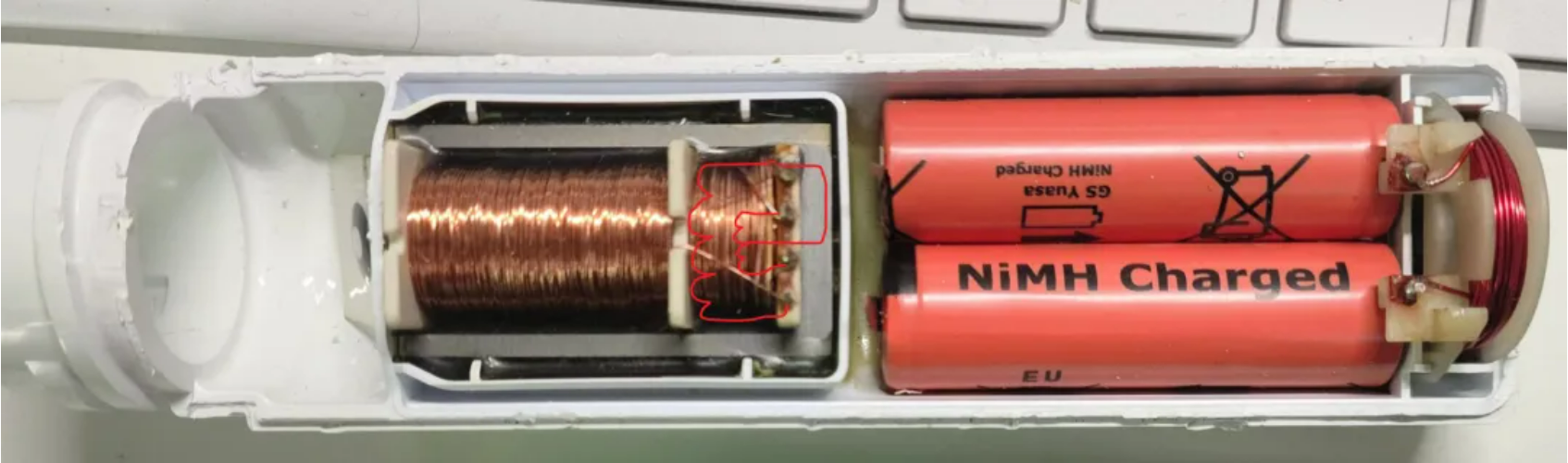

另外这个激励线圈绕制的也比较有意思，大致绕制如下所示：

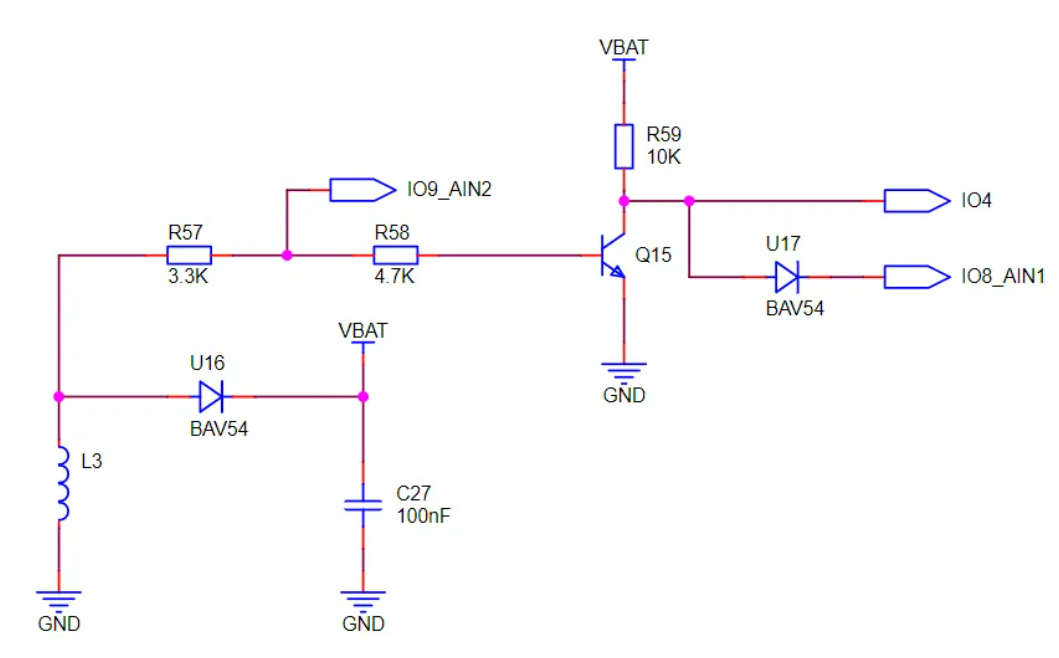

无线充电部分才是简单粗暴，就是一个二极管的半波整流，可以说是效率相当低了。无线充部分的原理图大致如下：
