趁儿子睡着了，把他的早教机拆了，希望不会被发现。。。

置顶

精

活动

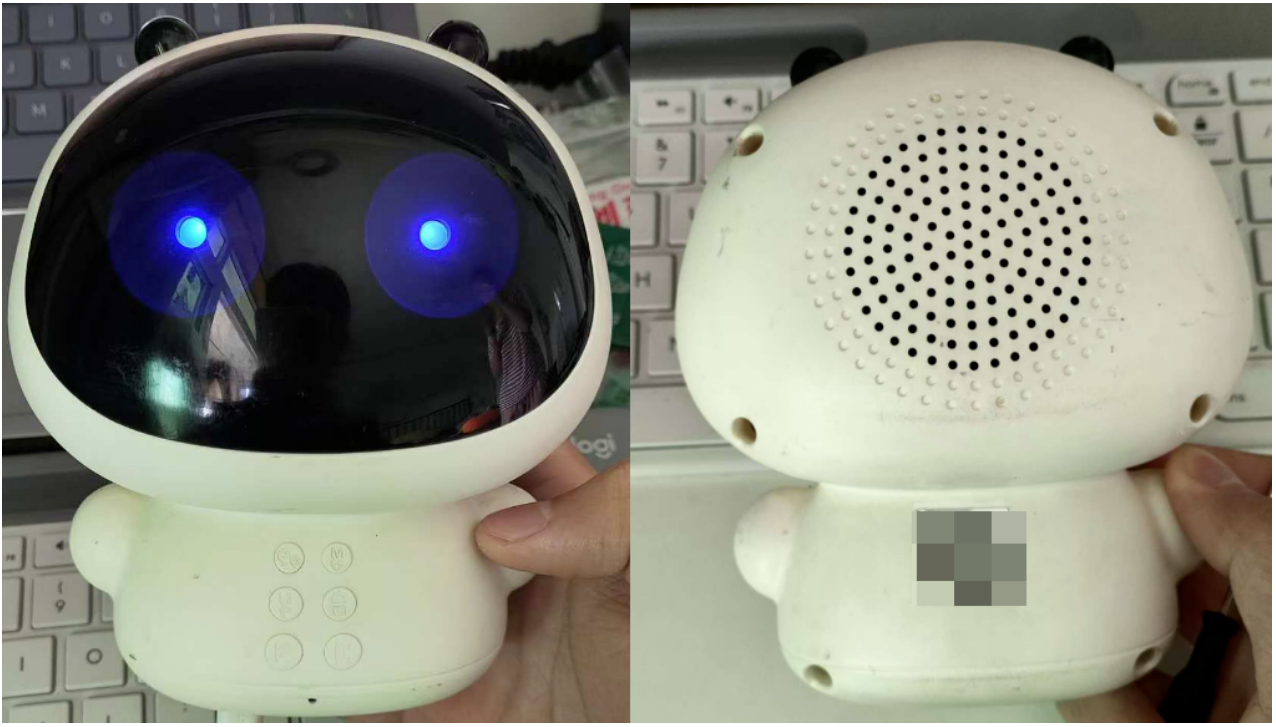

今天晚上好不容易将儿子哄睡着了，终于可以将魔爪伸向我眼馋已久的早教机。早教机如下图所示，好像是40块钱买的，可以接入Wifi，可以插存储卡播放音乐，以及识别语音，总体来说还是挺有意思的。

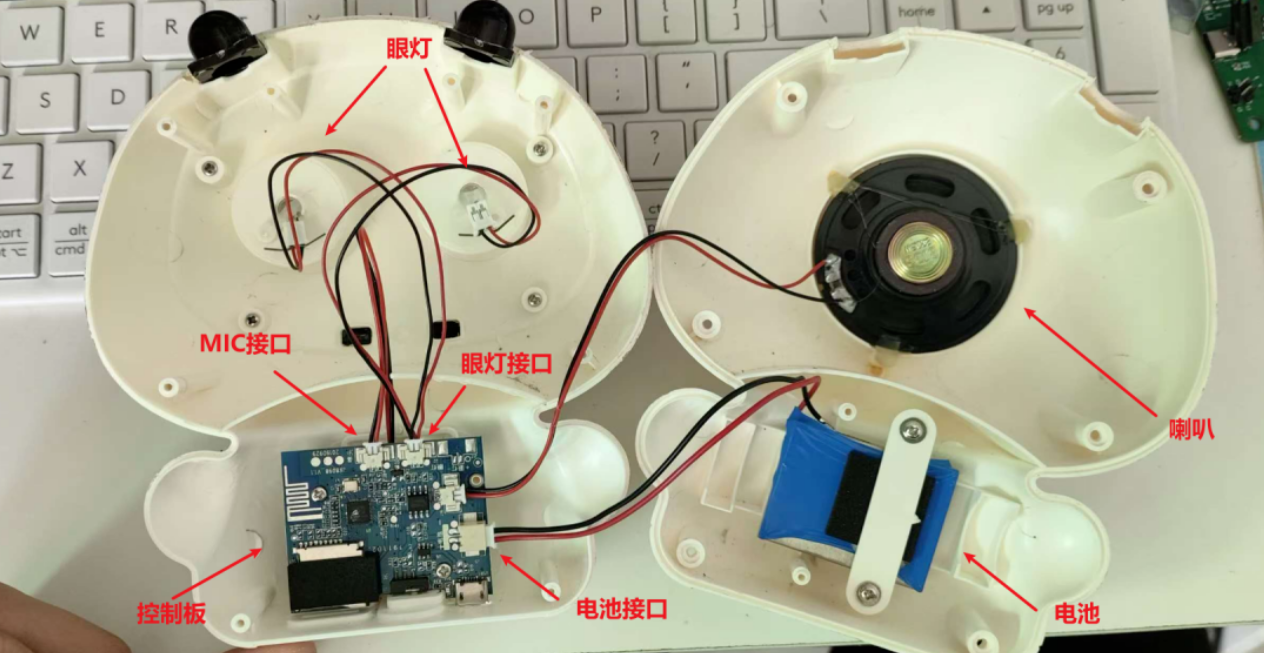

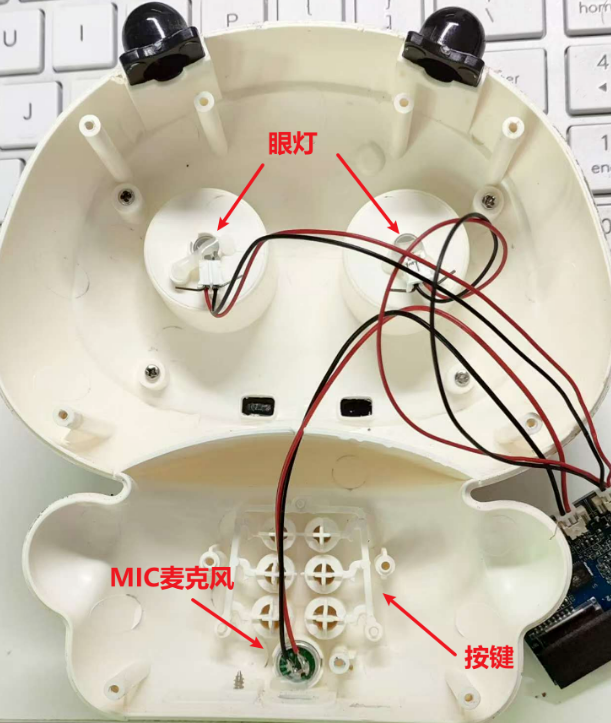

拆开背后的螺丝及卡扣后，整体结构就映入眼帘，再瞄一眼臭小子，还好没醒。

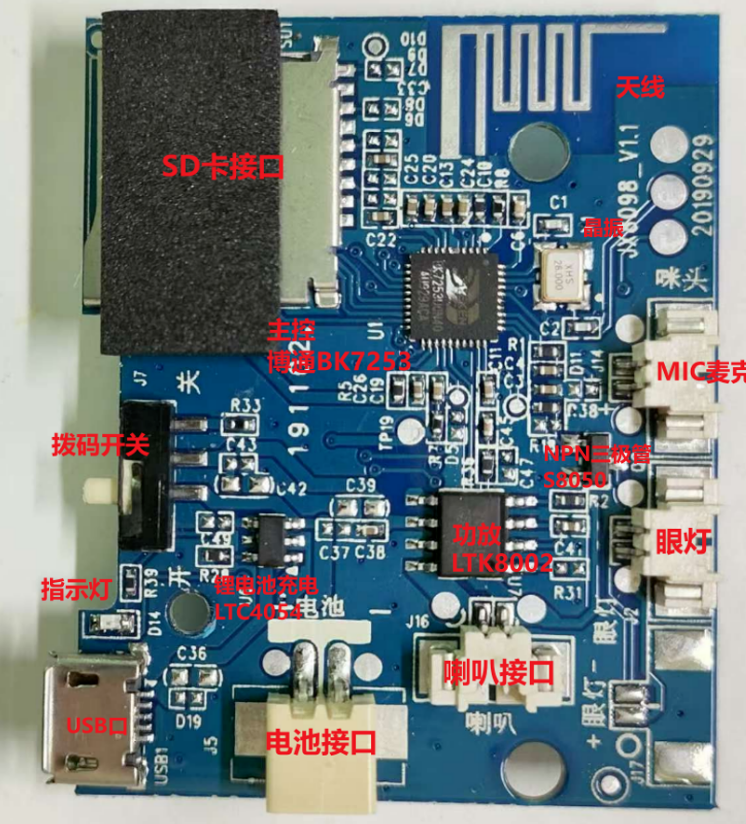

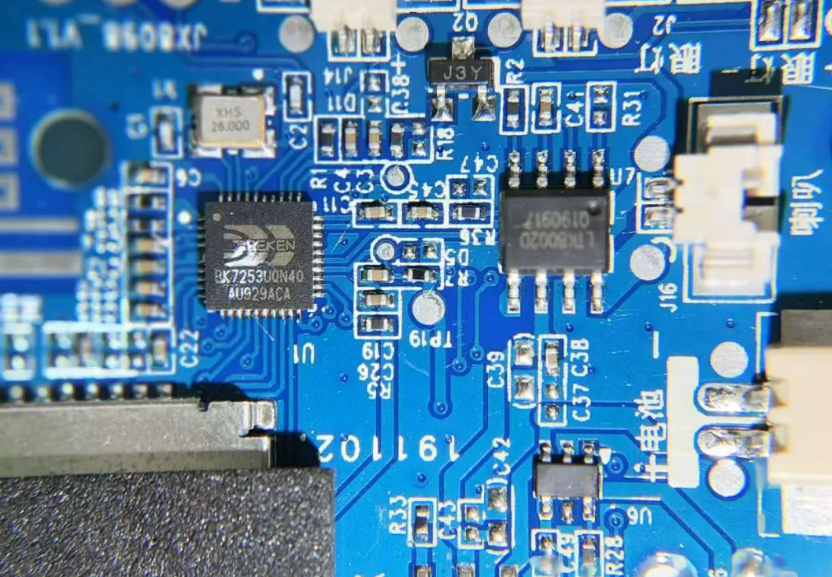

把控制板拆下，硬件方案也是一目了然。主控是使用的博通集成的BK7253，是一颗WIFI Audio SOC芯片，集成 ARM9 + CODEC + WIFI + BLE4.2，功能还是蛮强大的。

连接喇叭的功放使用的是一款高耐压 4.2W、单声道 AB 类音频功率放大器LTK8002，工作电压 2.5V-6.0V。也是一款玩具和消费电子音响的常规使用芯片。

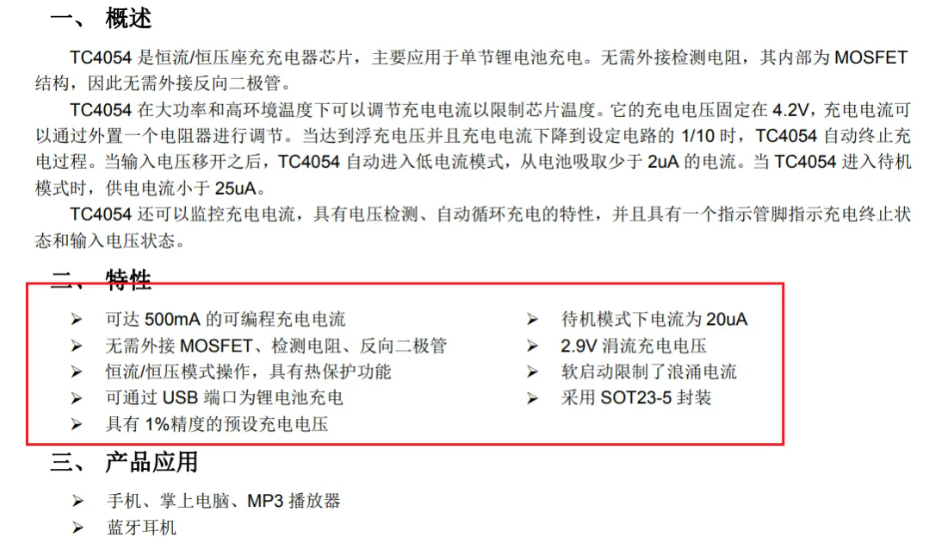

锂电池没看到有保护芯片，只有一颗锂电池充电芯片，所以说这可能也是这个玩具经常打不开，可能就是过放损坏了电池，锂电池充电芯片使用的是TC4054，也是常规的4054芯片。

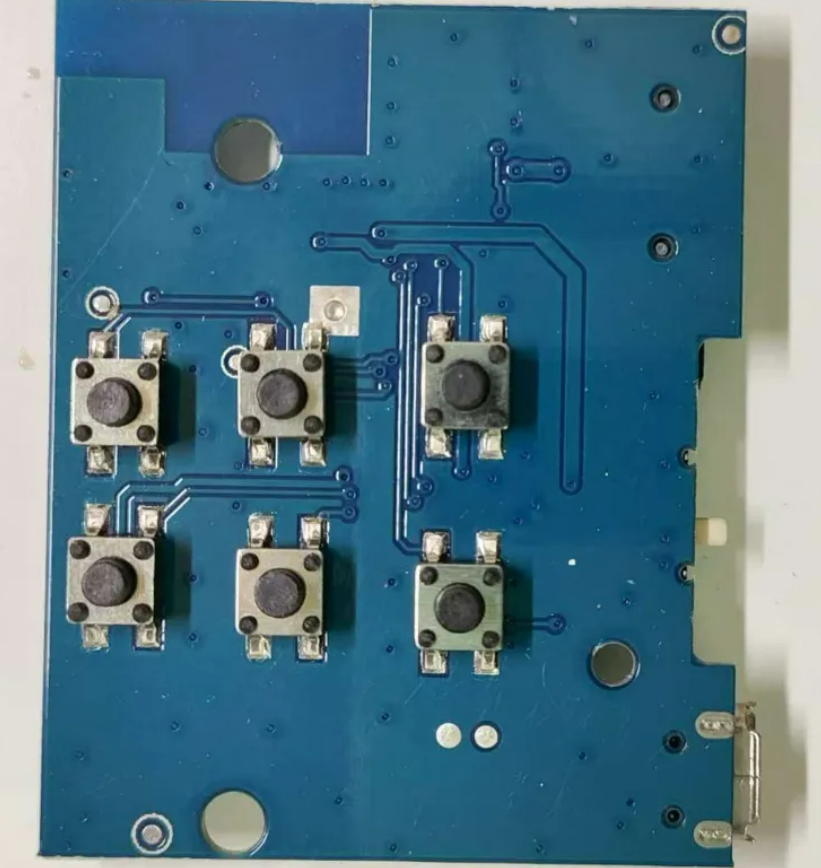

电路板的正面就是六个按键，总体来说电路方案不算复杂，也没有加外置的Flash等作为存储信息。

最后趁臭小子还没睡醒，赶紧装好，希望不要被发现。。
