【立创·梁山派GD32F4】-0.96寸彩屏移植过程

置顶

精

活动

详情请跳转：https://lceda001.feishu.cn/wiki/JNvYwEU5SiGldFkNcxncYXhZnZc

模块来源

采购链接：
ips 0.96寸TFT显示屏ips液晶屏0.96寸st7735 80x160 ips显示屏tft
资料下载链接：
https://pan.baidu.com/s/19DxY8JJEzNt4XYF_CwVbDw
资料提取码：8888

1.1.2    规格参数  工作电压：2.8~3.3V
  工作电流：30MA
  模块尺寸：24(H) x 30(V)MM
  像素大小：80(H) x 160(V) RGB
  驱动芯片：ST7735
  通信协议：SPI
  管脚数量：8 Pin（2.54mm间距排针）
  以上信息见厂家资料文件【ZJY096S0800TG01.pdf】

我们的目标是将例程移植至梁山派GD32F470上。按照以下步骤，即可完成移植。

• 将源码导入工程；
• 根据编译报错处进行粗改；
• 修改引脚配置；
• 修改时序配置；
• 移植验证。

1.1.3.1 查看资料

1.1.3.2 移植至工程

1.1.3.3    引脚选择

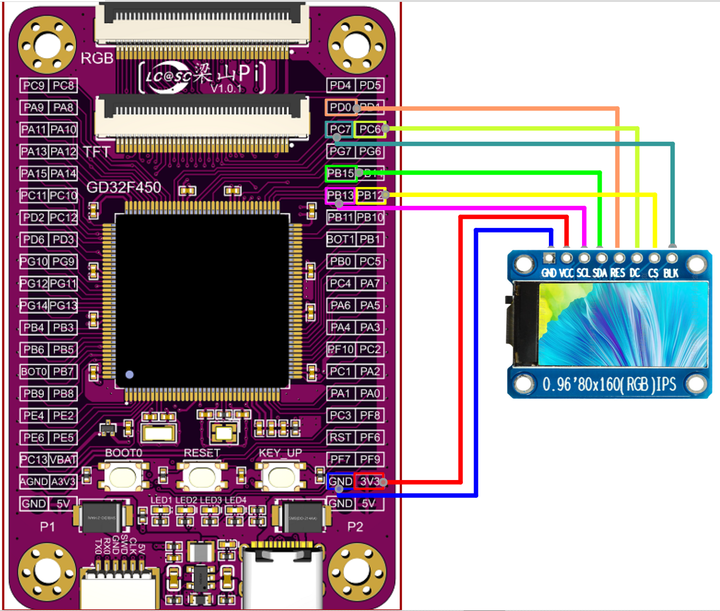

屏幕	开发板	接线图
GND	GND
VCC	3.3V
SCL	PB13
SDA	PB15
RES	PD0
DC	PC6
CS	PB12
BLK	PC7

模块为SPI通信协议的从机，SCL为SPI信号线（SCK），SDA为SPI输出线（MOSI），CS为SPI片选线（NSS）。

如果MCU的GPIO引脚不足，可以将屏幕的两个引脚接口不接入MCU的GPIO。

• 将RES接入MCU的复位引脚，当MCU复位时，屏幕也跟着复位；
• 可以将BLK接入3.3V或悬空，代价是无法控制背光亮度。

下面分为软件SPI移植与硬件SPI移植进行讲解。

1.1.3.3.1    软件SPI移植

1.1.3.3.1    软件SPI移植

1.1.4    移植验证

1.1.5    常见错误事项

详细请跳转：ttps://lceda001.feishu.cn/wiki/JNvYwEU5SiGldFkNcxncYXhZnZc
