模块来源
采购链接：
黄保凯中景园1.9寸LCD显示屏高清ips显示屏170x320 st7789驱动
资料下载链接：
https://pan.baidu.com/s/1ArmQST7I84UYY7n0aJdEBw
资料提取码：8888






规格参数



  工作电压：3.3V
  工作电流：50MA
  模块尺寸：29(H) x 62(V)MM
  像素大小：170(H)  x 320(V) RGB
  驱动芯片：ST7789V3
  通信协议：SPI
  管脚数量：8 Pin（2.54mm间距排针）
  以上信息见厂家资料文件1.2.2.1 屏幕规格书

  文件1.2.2.1 屏幕规格书




  图1.2.2.1 文件路径


  图1.2.2.2 尺寸参数

移植过程


我们的目标是将例程移植至梁山派GD32F470上。按照以下步骤，即可完成移植。
  • 将源码导入工程；
  • 根据编译报错处进行粗改；
  • 修改引脚配置；
  • 修改时序配置；
  • 移植验证。
查看资料

移植至工程

引脚选择
该屏幕需要设置8个接口，具体接口说明见 表1.2.3.1  各引脚说明。
接口
说明

GND
电源地
VCC
电源正（3.3V）
SCL
串行信号时钟输入
SDA
串行信号数据输入
RES
复位信号输入（低电平有效）
DC
数据/命令控制（引脚拉高为数据，引脚拉低为命令）
CS
片选输入（只有CS拉低时，芯片才能使能MCU通信）
BLK
背光控制（默认打开背光，引脚拉低为关闭背光）
表1.2.3.1 各引脚说明
模块为SPI通信协议的从机，SCL为SPI信号线（SCK），SDA为SPI输出线（MOSI），CS为SPI片选线（NSS）。
如果MCU的GPIO引脚不足，可以将屏幕的两个引脚接口不接入MCU的GPIO。
  • 将RES接入MCU的复位引脚，当MCU复位时，屏幕也跟着复位；
  • 可以将BLK接入3.3V或悬空，代价是无法控制背光亮度。
下面分为软件SPI移植与硬件SPI移植进行讲解。



软件SPI移植

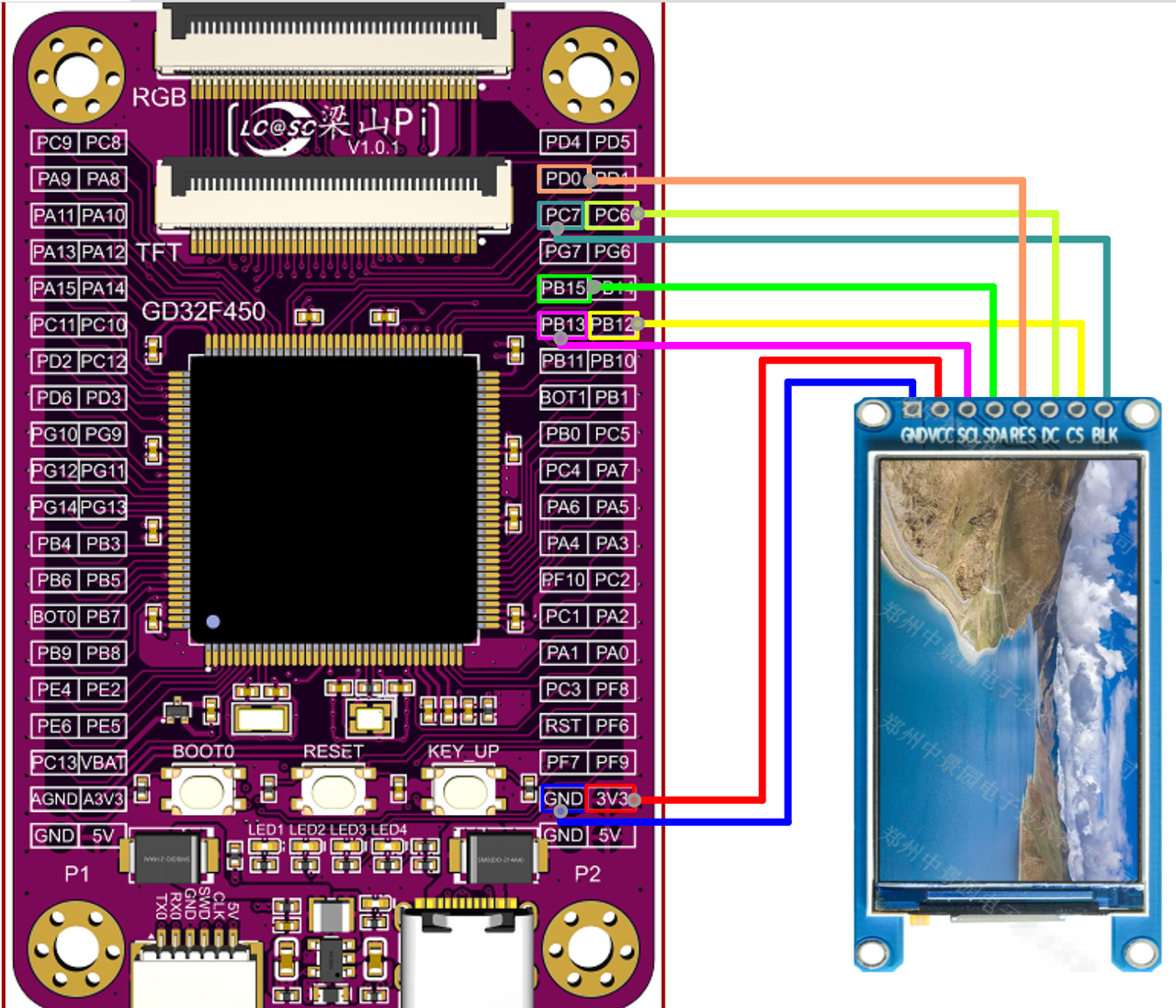

当前厂家源码使用的是软件SPI接口，SPI时序部分厂家已经完成，我们只需要将引脚和延时配置好即可。所以对应接入的屏幕引脚请按照你的需要。这里选择的引脚见表1.2.3.3.1 软件SPI接线
[td]
屏幕
开发板

GND
GND
VCC
3.3V
SCL
PB13
SDA
PB15
RES
PD0
DC
PC6
CS
PB12
BLK
PC7





硬件SPI移植

移植验证
#include "gd32f4xx.h"
#include "systick.h"
#include "lcd_init.h"
#include "lcd.h"

int main(void)
{
    float t = 0;
    nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);  // 优先级分组
    systick_config();//滴答定时器初始化 1ms

    LCD_Init();//屏幕初始化
    LCD_Fill(0,0,LCD_W,LCD_H,BLACK);//清全屏为黑色

    while(1)
    {
                LCD_ShowString(0,16*2,"LCD_W:",WHITE,BLACK,16,0);
                LCD_ShowIntNum(48,16*2,LCD_W,3,WHITE,BLACK,16);
                LCD_ShowString(80,16*2,"LCD_H:",WHITE,BLACK,16,0);
                LCD_ShowIntNum(128,16*2,LCD_H,3,WHITE,BLACK,16);

                LCD_ShowString(0,16*3,"Nun:",WHITE,BLACK,16,0);
                LCD_ShowFloatNum1(8*4,16*3,t,4,WHITE,BLACK,16);
                t+=0.11;

                delay_1ms(1000);
    }
}
上电效果
