如题，梁山派DAP-LINK在烧录时突然失灵，无法为GD32上电

1.打开Keil发现DAP-LINK识别失败，无法烧录也无法为开发板上电

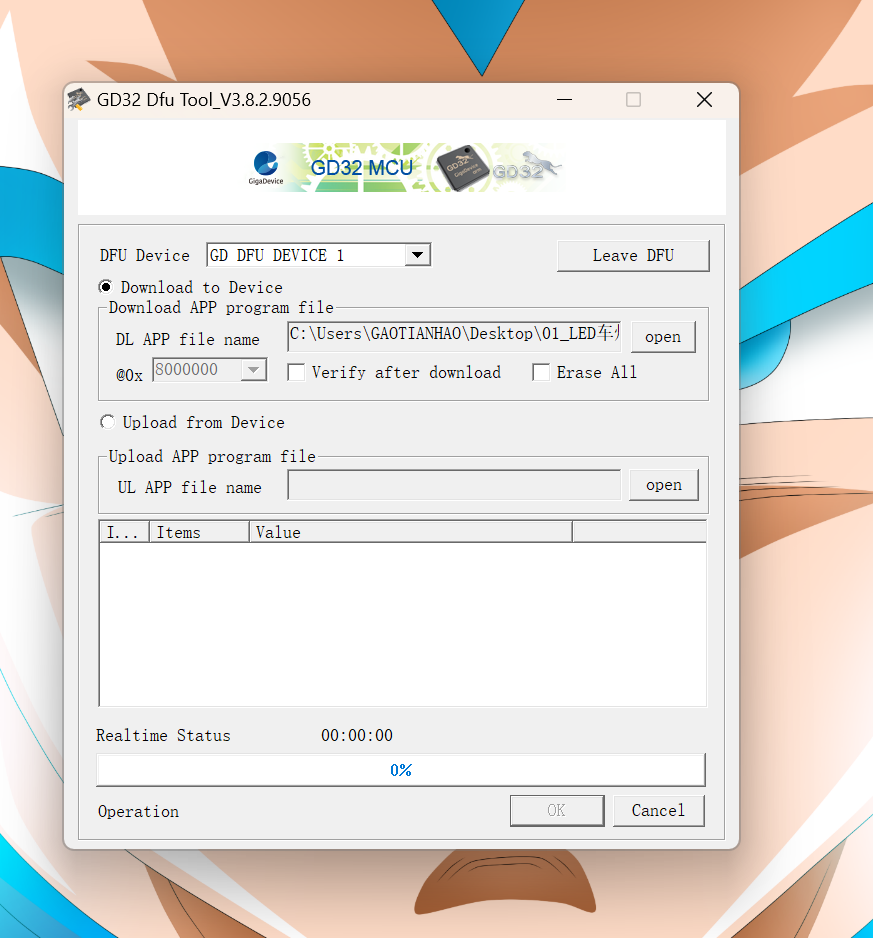

2.根据群友建议使用DFU模式为GD32烧录一个空程序检查是否是下载器的问题，结果DFU根本无法使用，进度为0且过一会直接闪退

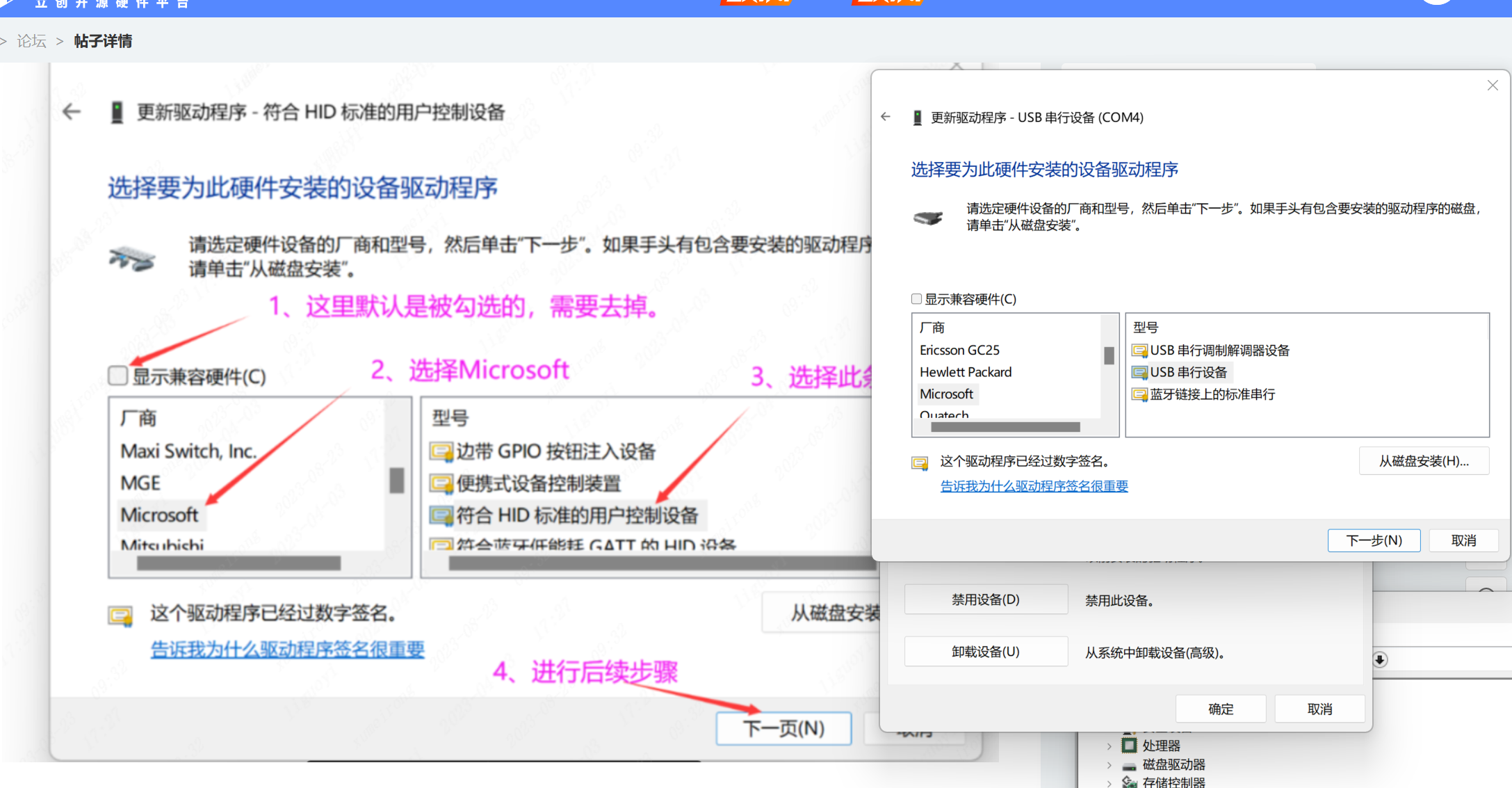

3.根据官方建议在win11下查看设备管理器，发现步骤与官方做法不一样，无法继续操作

\n#技术交流#
#技术交流#
立创开发板
全部评论 默认 最新
喵
2023-08-29 14:38:57 来自未知
回复
问题已解决：开发板上DAP-link接口里的针脚歪了，重新拨正就好了
321098bB483N 作者
2023-08-29 14:36:14 来自未知
回复
朋友们，可以散了，[微笑]死都没想到是针脚歪了一半
321098bB483N 作者
2023-08-29 13:13:41 来自未知
回复
求帮助！李工速来
321098bB483N 作者
2023-08-29 12:53:42 来自未知
回复
回复李工：ISP模式可以识别串口但是无法进行下一步操作
321098bB483N 作者
2023-08-29 13:13:15 来自未知
回复
更新一下，刚刚用电池帮开发板上电然后用下载器连接开发板，发现是可以用ISP的，然后过程也和官方一样https://lceda001.feishu.cn/docx/Ir45dKdxbofdWvx0EqbcbTkEnsf 但是还是不能正常上电啊
321098bB483N 作者
2023-08-29 13:16:04 来自未知
回复
ISP显示是readable
老怪
2023-08-29 11:32:24 来自未知
回复
下载器插电之后，如果灯是一直亮或者没有亮，那么需要下载DAPlink的固件； 关于测试DAPlink是否正常的问题，可以测试使用ISP就是串口下载的方式去下载一个空白代码看看，如果下载不了说明下载器有问题了； 如果下载器有问题了，有没有其他的下载器，比如j-link、ST-LINK这种。开发板上是有引出PA13PA14引脚，可以下载看看；
321098bB483N 作者
2023-08-29 12:14:29 来自未知
回复
使用DFU可以下载空白代码，可是烧录后还是那样无法上电
老怪
2023-08-29 11:24:41 来自未知
回复
你现在连供电都不行了啊，开发板上有电吗，还是下载器不输出电压？
321098bB483N 作者
2023-08-29 12:13:40 来自未知
回复
开发板外接电源可以上电，下载器插电亮灯，就是下载器无法为开发板上电和烧录
321098bB483N 作者
2023-08-29 12:21:32 来自未知
回复
下载器插电灯是会闪烁的
321098bB483N 作者
2023-08-29 09:38:03 来自未知
回复
求助[流泪]
321098bB483N 作者
2023-08-28 21:34:58 来自未知
回复
顶！请求帮助
喵
2023-08-28 09:27:50 来自未知
回复
无法上电问题： 1.用万用表蜂鸣档测量开发板的3V3-GND还有5V-GND之间是否有断路。红表笔放在正极（3V3/5V）黑色表笔放在GND，如果出现响声说明有短路； 2.请检查开发板link的接口里面的针脚是否被捅歪； 3.查看开发板上是否有因为焊接导致的飞锡短路；（检查开发板上是否有焊锡渣） DFU闪退请查看常见问题手册的DFU下载操作视频：https://lceda001.feishu.cn/wiki/FTRvwzrO6iskkQkBTRqc8ZpJnOf?from=from_copylink 第12章的最后一个视频。 无法识别可以查看数据线是否是可以用的
321098bB483N 作者
2023-08-28 18:42:26 来自未知
回复

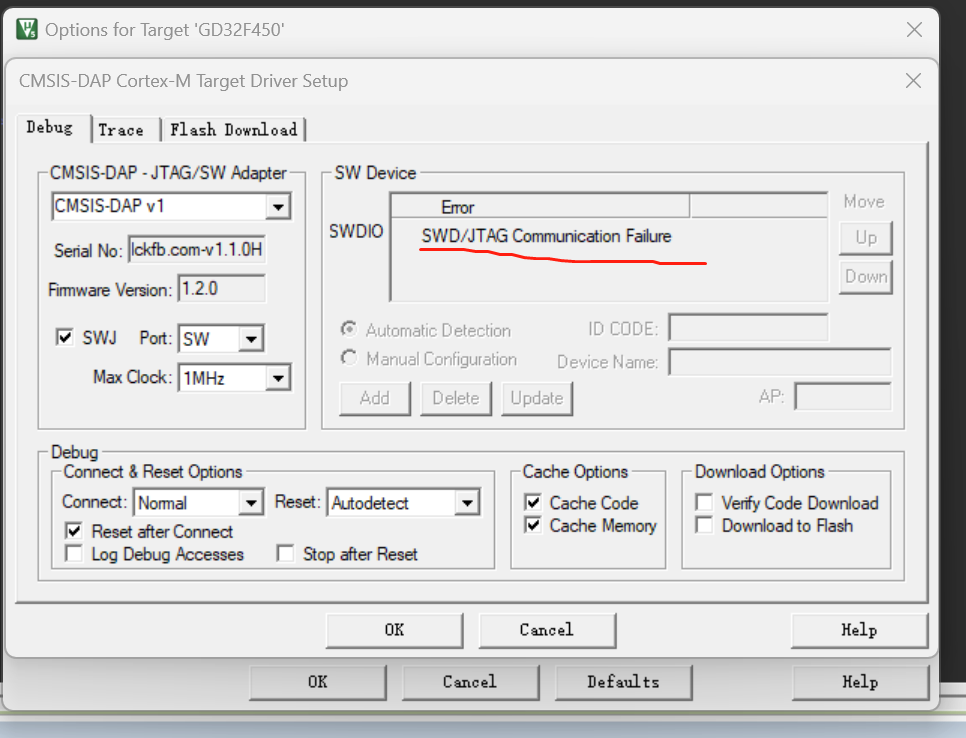

你好李工，情况如下 1.万用表测过后正常 2.针脚正常 3.使用DFU擦除后依旧无法上电，板子非常干净没有飞锡 4.更换数据线后依旧无法使用，下载器插电后灯是亮的 补充情况：当时是在烧录代码时突然就这样了，SWD/JTAG Communication Failure这里搞得不是很懂，求助李工！
321098bB483N 作者
2023-08-26 21:59:45 来自未知
回复
补充，本人没有烧录使用PA13,PA14引脚
321098bB483N 作者
2023-08-26 21:52:22 来自未知
回复
求助！！
