规格参数
工作电压：3.3V
工作电流：90MA
模块尺寸：31(H) x 48(V) MM
像素大小：240(H) x 280(V)RGB
驱动芯片：ST7789V2
通信协议：SPI
管脚数量：8 Pin（2.54mm间距排针）
移植过程
我们的目标是将例程移植至梁山派GD32F470上。按照以下步骤，即可完成移植。
- 将源码导入工程；
- 根据编译报错处进行粗改；
- 修改引脚配置；
- 修改时序配置；
- 移植验证
查看资料
打开厂家资料例程（例程下载见文件1.4.3.1 例程下载）。具体路径见 图4.3.1 例程路径
图1.4.3.1 例程路径
移植至工程
引脚选择
该屏幕需要设置8个接口，具体接口说明见 表1.4.3.1 各引脚说明。
|
接口
|
说明
|
|
|
GND
|
电源地
|
|
|
VCC
|
电源正（3.3V）
|
|
|
SCL
|
串行信号时钟输入
|
|
|
SDA
|
串行信号数据输入
|
|
|
RES
|
复位信号输入（低电平有效）
|
|
|
DC
|
数据/命令控制（引脚拉高为数据，引脚拉低为命令）
|
|
|
CS
|
片选输入（只有CS拉低时，芯片才能使能MCU通信）
|
|
|
BLK
|
背光控制（默认打开背光，引脚拉低为关闭背光）
|
|
|
表1.4.3.1 各引脚说明
|
||
模块为SPI通信协议的从机，SCL为SPI信号线（SCK），SDA为SPI输出线（MOSI），CS为SPI片选线（NSS）。
如果MCU的GPIO引脚不足，可以将屏幕的两个引脚接口不接入MCU的GPIO。
-
将RES接入MCU的复位引脚，当MCU复位时，屏幕也跟着复位；
-
可以将BLK接入3.3V或悬空，代价是无法控制背光亮度。
下面分为软件SPI移植与硬件SPI移植进行讲解。

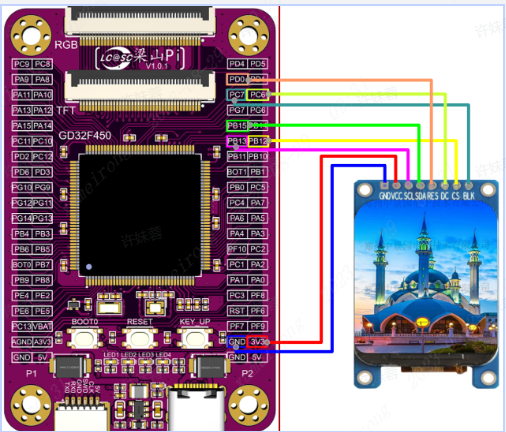

软件SPI移植
|
屏幕
|
开发板
|
|
|---|---|---|
|
GND
|
GND
|
|
|
VCC
|
3.3V
|
|
|
SCL
|
PB13
|
|
|
SDA
|
PB15
|
|
|
RES
|
PD0
|
|
|
DC
|
PC6
|
|
|
CS
|
PB12
|
|
|
BLK
|
PC7
|
硬件SPI移植

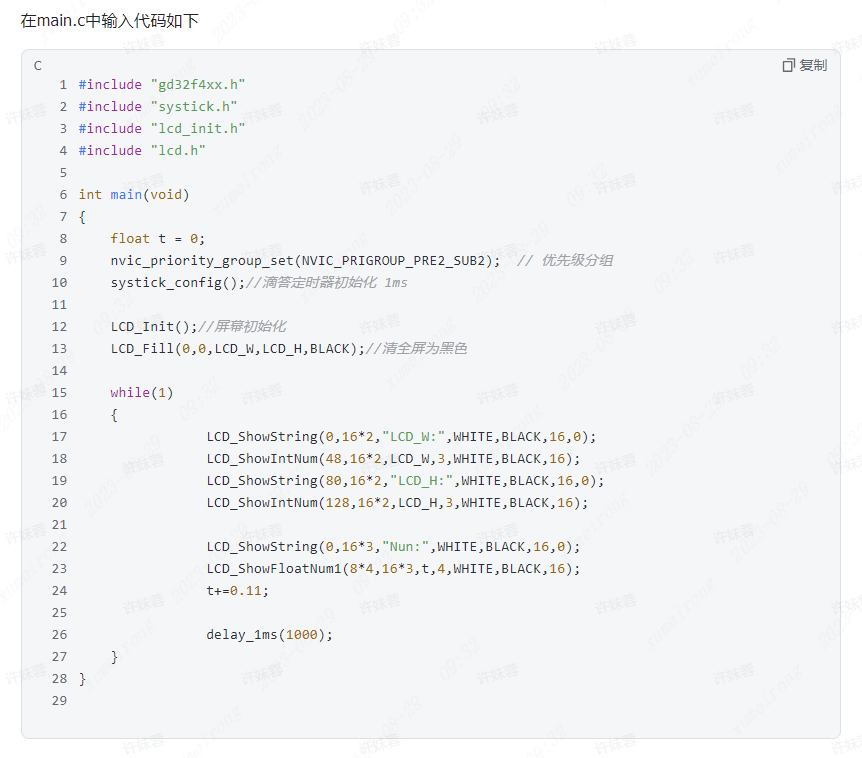

移植验证
