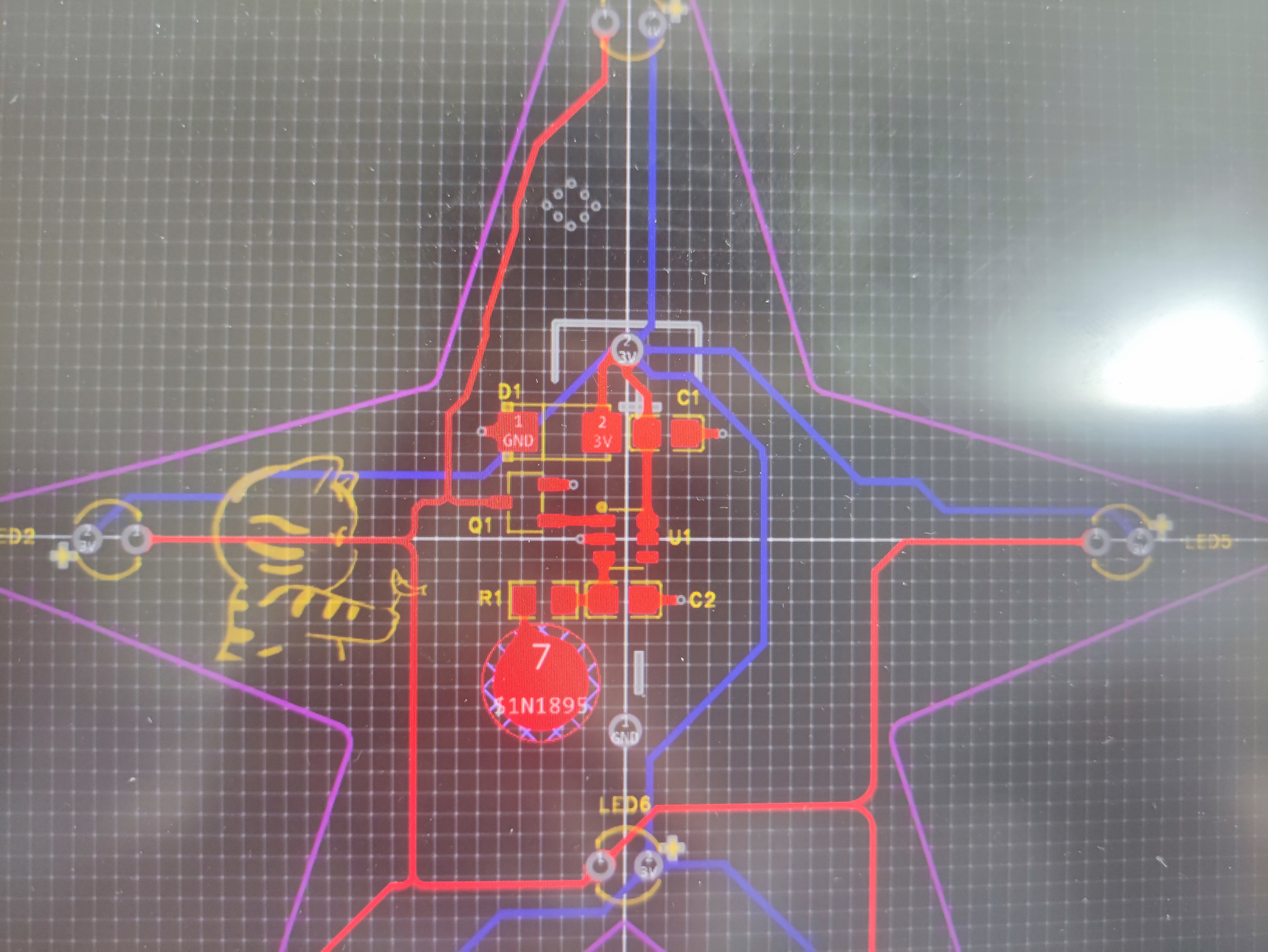

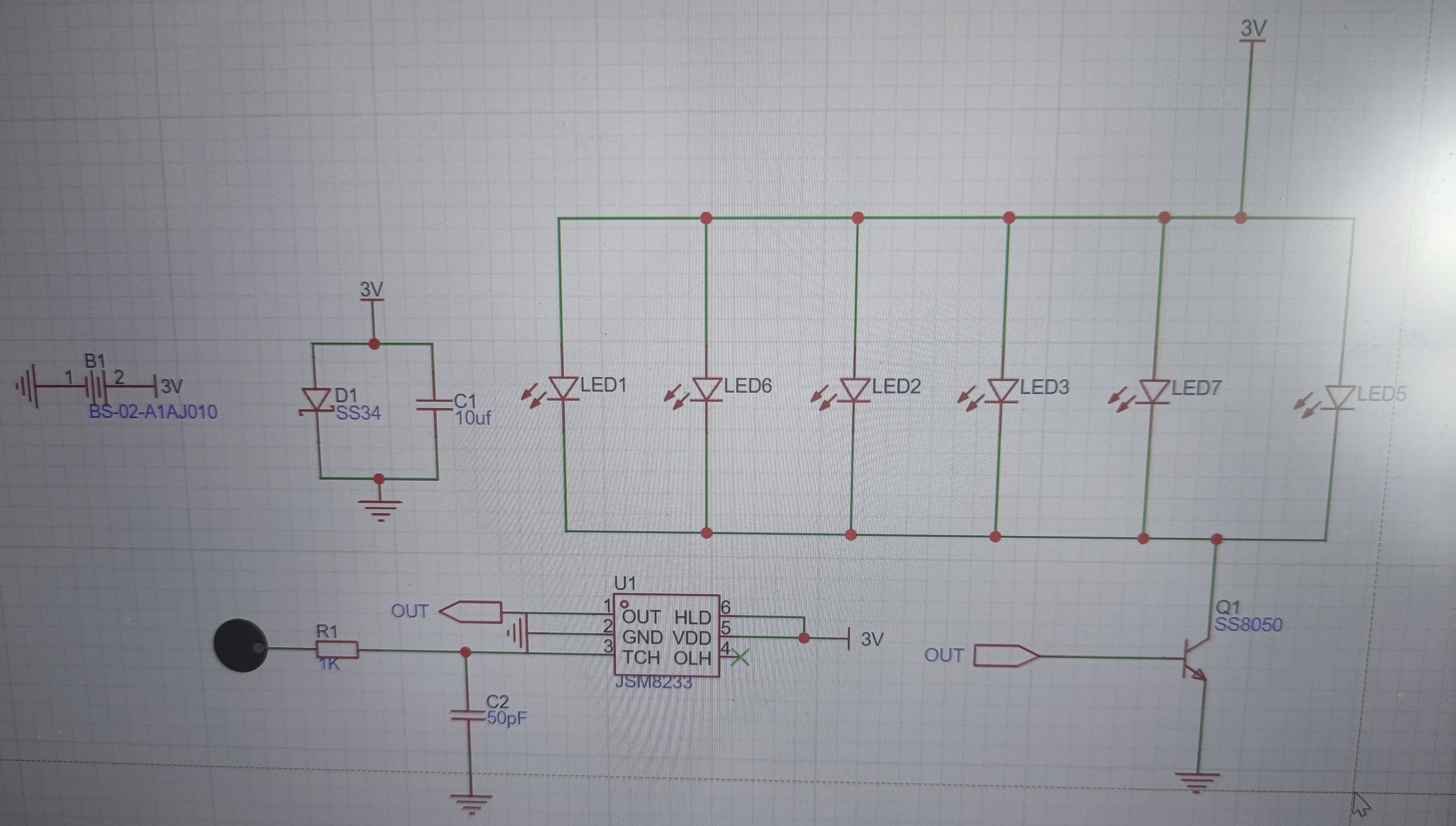

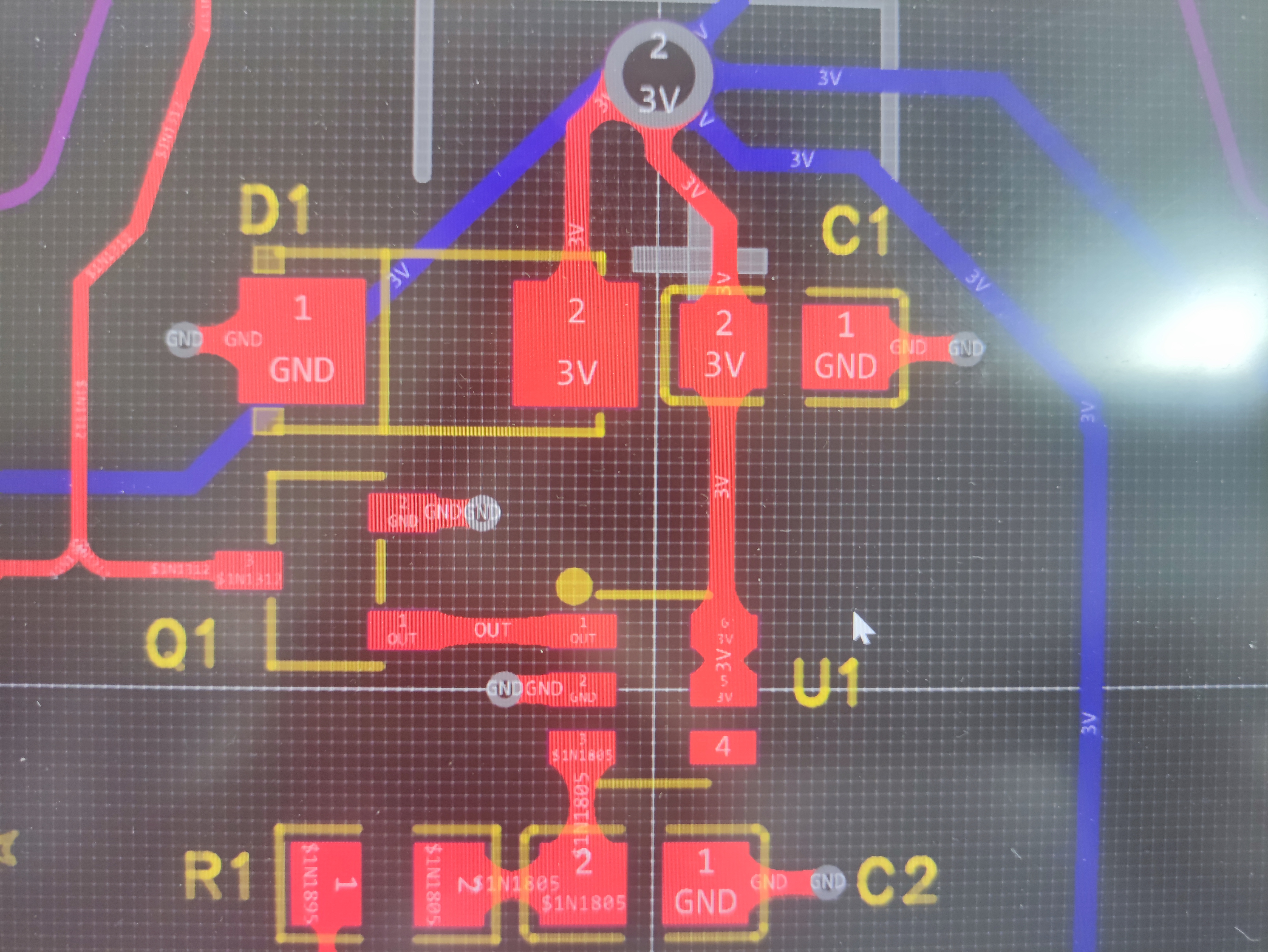

下面是我的原理图和pcb,目前有四个问题:

1.肖基特二极管我只要焊上去电流就没了,方向我左右都试过都不亮,这是为啥呀

2.万用表实测2032电池底座的两个脚是2.8v左右,但测led灯的两个脚就只有1.7v多,导致亮度不够。

我在焊最后一个灯的时候,正极连上了,负极先没连,然后用焊头触碰负极焊盘结果所有的灯亮度比1.7v高得多,应该是电压变高了,但是如果把负极焊上去之后灯亮度又恢复原来的低亮度了。

我想问一下这是我pcb里面3v线连接有问题吗?还是什么原因造成的?

3.触摸控制的时候,我目前没有焊下面那个电容47pf上去,有时候会很灵敏,有时候摸了很多次都没反应,这是不是因为我的触摸焊盘太小了?

4.上面那个10uf电容,我没焊上去测数据正常,焊上去测就变成了500多uf,这是为什么呢?

最主要是电压问题怎么解决,感谢各位大佬能够抽空解疑。

\n#项目案例#
#项目案例#
立创开发板
全部评论 默认 最新
zack
2024-06-19 14:30:51 来自未知
1.肖特基把3V对地短路是想干啥呀 2.电路有问题,三极管没有加基极电阻限流,芯片1脚工作不正常,可能导致电池电压被拉低。还有8050的Vce比较大,灯电流不大可以用MMBT5551,也可以用mos管AO3400;烙铁是带电的,不要通电焊接以防止损坏电路 3.触控芯片应加104电容去耦,触摸焊盘可以加大,不灵敏可能是电压不稳参考第2条 4.电容不能焊在电路上量,其他电路会影响测量,可搜电容测量原理
22o4y47X68 作者
2024-06-18 17:17:12 来自未知

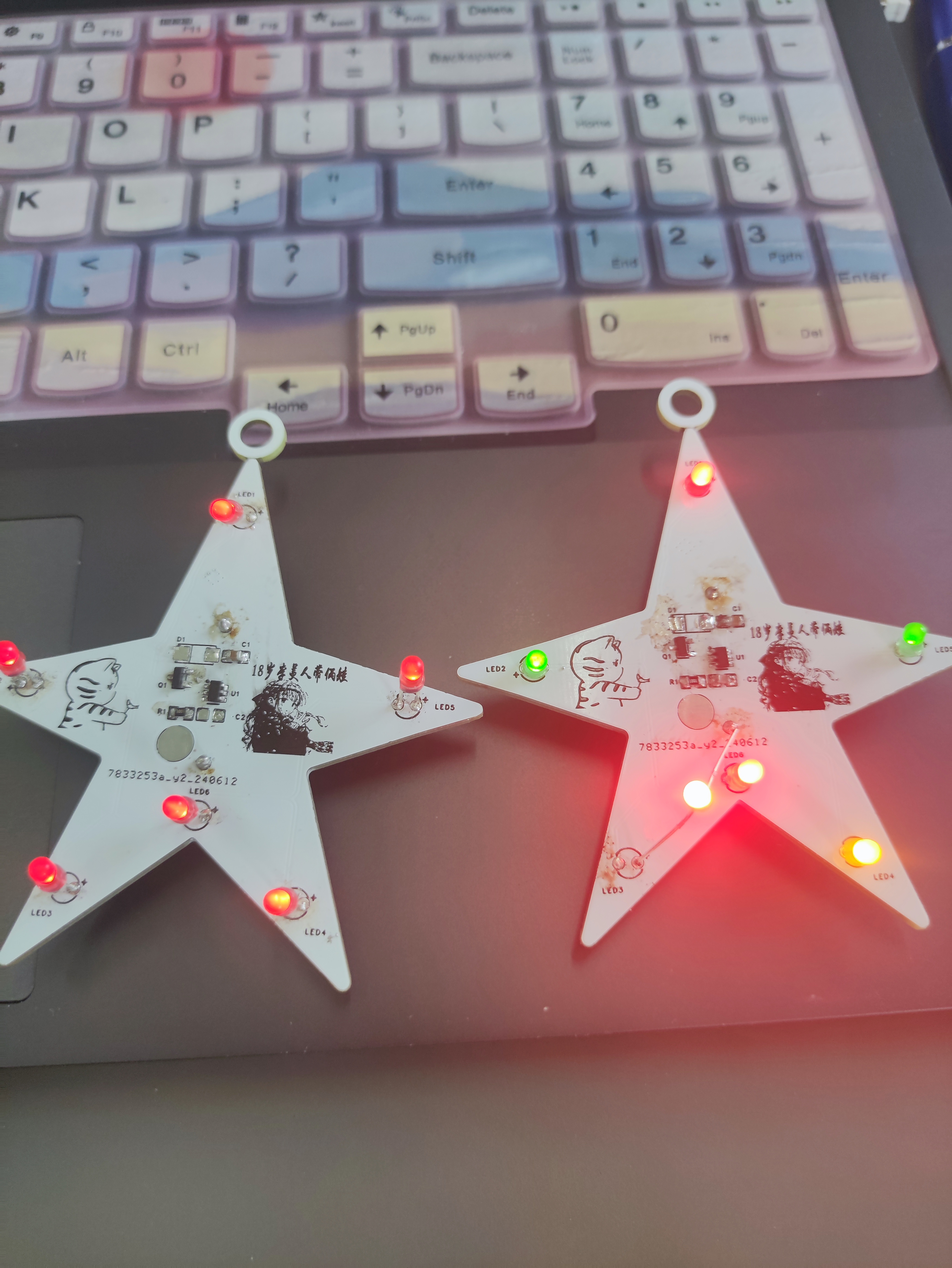

左边是未焊接肖基特和c2的,亮度太低,五个灯都由三极管控制。 右边是刚把肖基特拆了(之前是五个灯都不亮),然后亮度很亮了,c2还在,左下角是直接接地的灯,亮度很亮,其余四个是接三极管的灯,仍然存在有时候触摸不灵敏的现象
22o4y47X68 作者
2024-06-18 17:20:23 来自未知
电路图都一样,左边为啥会出现亮度不够的情况呀,有没有大佬知道[晕][疯了]
22o4y47X68 作者
2024-06-18 17:28:57 来自未知
确实是我肖基特接反了
寒彬彬
2024-06-19 11:41:42 来自未知
你亮度高的内个板子,左下角的内个灯的两个脚是不是一个电一个地
寒彬彬
2024-06-18 17:05:57 来自未知
有没有测试一下灯亮时OUT引脚的电压是多少
寒彬彬
2024-06-18 17:02:51 来自未知
这个肖特基二极管应该是串在主线上来使用吧,现在肖特基和其他负载并联会不会使3v输入直接到地 直接将肖特基反过来使用,也不会有电流吗??
22o4y47X68 作者
2024-06-18 16:49:11 来自未知
目前又发现触摸开灯能够迅速反应,关灯就会有很大的延迟(在未焊接C2和肖基特的情况下)。 但是它有时候又能开关都反应迅速,好奇怪啊
电子探索攻城狮
2024-06-18 16:42:52 来自未知
肖特基二极管方向反过来试试
22o4y47X68 作者
2024-06-18 16:45:23 来自未知
我应该是试过了两个方向都不行,我等会再去试试吧,哥你知道电压问题怎么回事呀,正常如果是2.8V 灯应该大亮的[流泪][流泪]
电子探索攻城狮
2024-06-18 16:48:20 来自未知
LED直接接地看看能不能亮,如果能亮跟电压没关系
电子探索攻城狮
2024-06-18 16:49:00 来自未知
不对,要串电阻再接地
电子探索攻城狮
2024-06-18 16:51:10 来自未知
LED要串连电阻,串联电阻后直接接地看看,能不能点亮LED
22o4y47X68 作者
2024-06-18 17:21:11 来自未知
直接接地亮度正常,哥看我刚刚发的评论图
LBLC
2024-06-18 16:41:16 来自未知
二极管位置本身就有问题吧
22o4y47X68 作者
2024-06-18 16:43:21 来自未知
哥细说一下,是应该与C1串联吗,因为这是我看另一个人做出来的原理图他就是这样画的
LBLC
2024-06-18 16:47:50 来自未知
灯颜色一样吗
22o4y47X68 作者
2024-06-18 16:50:15 来自未知
灯我都选的普通红色插件led灯
LBLC
2024-06-18 16:59:31 来自未知
1.二极管不要了(反着也行)
LBLC
2024-06-18 17:06:39 来自未知
2.触摸焊盘挂着的那个电容不要丢
LBLC
2024-06-18 17:07:25 来自未知
3.三极管那里走线有点问题吧
LBLC
2024-06-18 17:09:31 来自未知
这个芯片手册找都找不到[撇嘴],ttp223性价比也挺高的,我其他也不太明白,我也业余[流泪]
22o4y47X68 作者
2024-06-18 17:23:08 来自未知
哥为啥会出现触摸有时候不灵敏的情况呀,有时候很迅速,有时候都不反应的,那个电容不管带不带都有这种情况
