大家好!CW32电压电流表的训练营早已结束，但我的训练还没完事，昨晚还把MCU烧了。。。。。

现遇到电流测量时的接线问题，实在想不通。请大佬用通俗易懂的方式带我出坑。

电流测量是串联到电路中的，那么在我实际生活中无论是：①电源正极接万用表 I+ ——万用表 I- 接负载正极——负载负极接电源负极；还是：②电源正极接负载正极——万用表 I+ 接负载负极——万用表 I- 接电源负极。都能测量电流，无论电源先经过电流表到复杂，还是电源先流过负载再到电流表，都可以。

但在学习这款电压电流表的时候，我发现当我单独测量电流的时候上述两种解法都没有问题。但如果我想把板子改成网上那种数字电压电流表头（表头直接显示被测电源的电压和电流）的形式测量时推荐的方法都是电源要先经过负载再到电流 I+ 也就上述②的解法，如果改成①的接法就会短路。实在想不明为什么。希望有实力的大佬能不吝赐教！！！

下面提供一些我描述时的图片，方便乐意帮忙的大佬容易理解上边的描述内容，因为我也不知道我说的是否明白。。。。

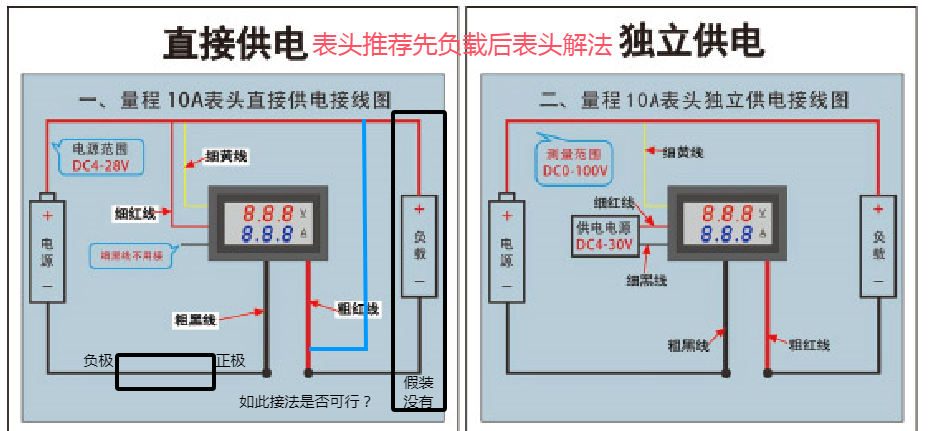

这是网上数显表头推荐的接线方式

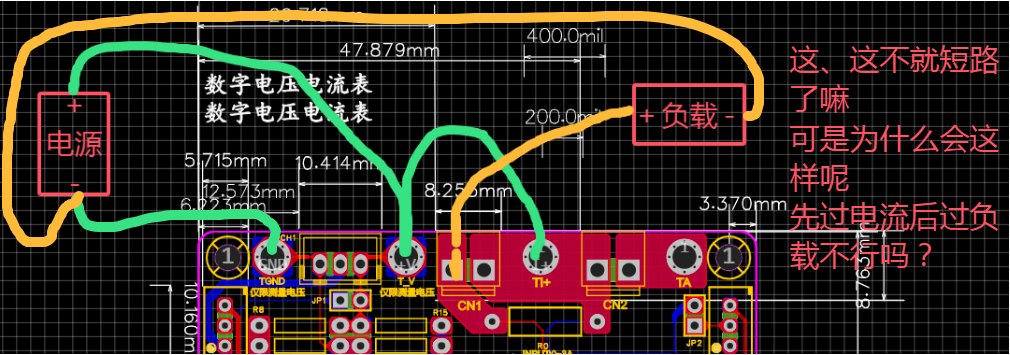

这是训练营的表，如果想实现表头的效果是不是如下截图

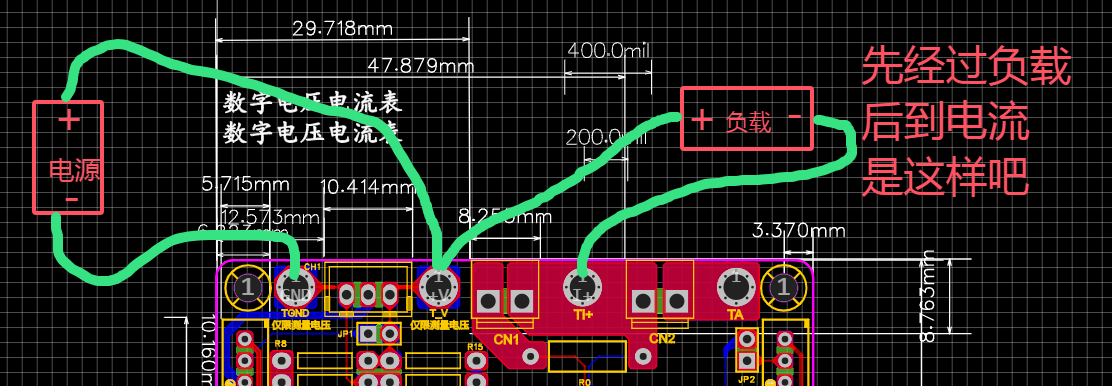

那我要是想先经过电流表再到负载，是不是应该这么接



请大佬指点迷津！！！
