简约不简单的单面板设计

PCB( Printed Circuit Board)，中文名称为印制电路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。自1925年开始出现的印刷电路板，发展到现在，PCB线路越来越精密，层次越来越多，结构越来越复杂，但作为最简单的单面板还是广泛应用于收音机、洗衣机、遥控器等各类工业产品中。

1. 单面板的结构

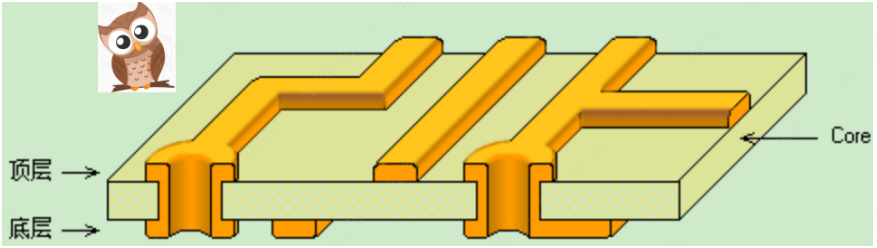

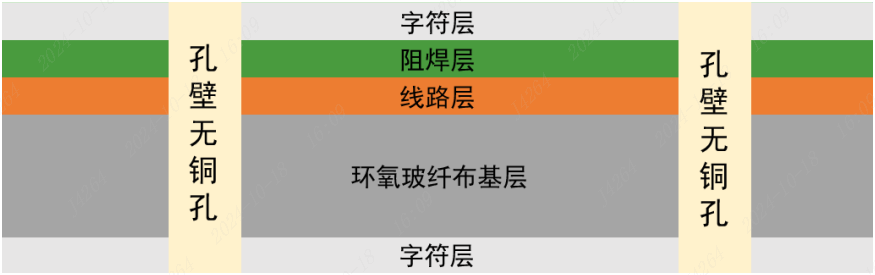

传统的FR4单面板只能做一面线路，一面阻焊及两面字符（依客户设计而定），由于单面板制作不采用沉铜工艺，因此单面板孔壁是无铜的(注意：结合我司板料情况，板厚0.4mm,0.6mm,0.8mm和2.0mm的，默认拼双面板编号，成品效果为孔内有铜）

2.单面板的焊接

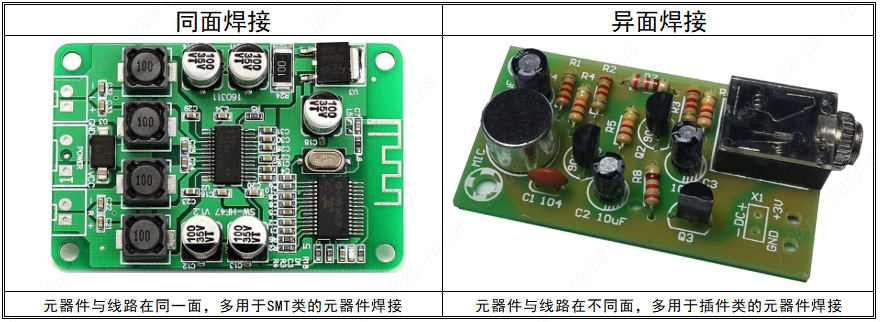

单面板只有一面线路，因此只能在这一面线路上露出的焊盘上面焊接，依据元器件的结构，就形成两种不同的焊接方式：

3.工程文件的设计

在实际设计中，是分层次来设计一个完整的PCB的

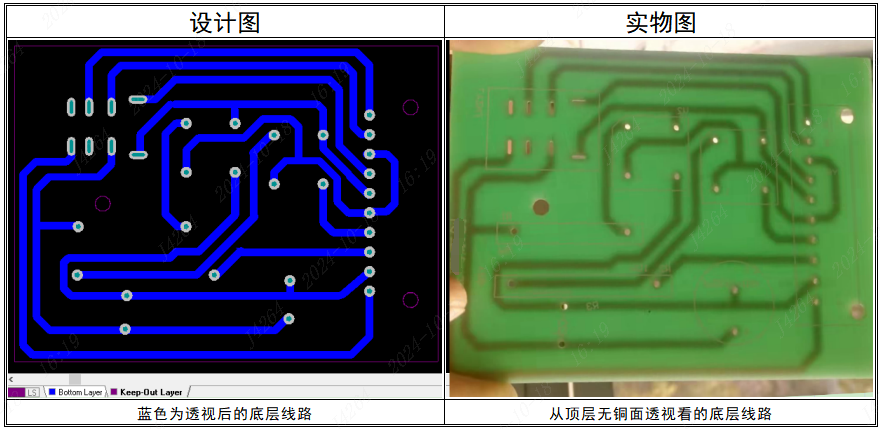

依双面板为例，设计在顶层的图案是正视效果的，比如顶层文字是正的，生产出来的实板也是正的。而设计在底层的图案是透视效果的，若设计在底层文字是正的，因为是透视的，生产出来的实板查看文字就是反的（实板是翻过来看的）。设计线路层也是一样的方法。比如一个设计在底层的线路的单面板，因为是透视效果的，拿实板时需要透视看才能跟底层设计线路一样的

4.工厂制作的特点

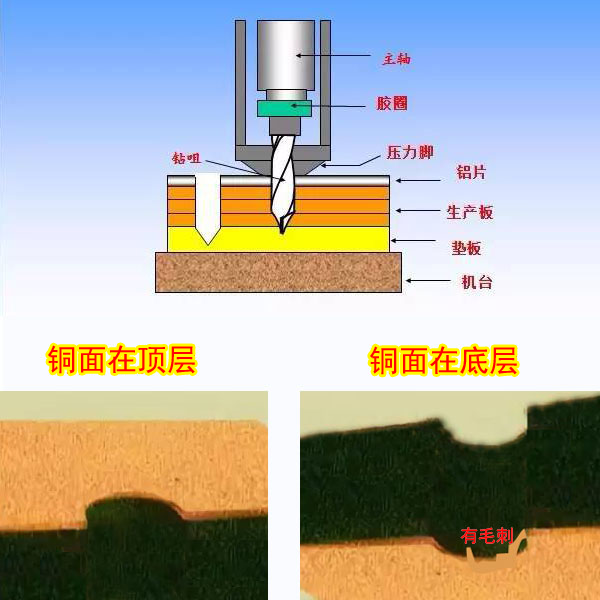

在实际生产中，为了避免毛刺披峰，会把底面布线的镜像到顶层来生产的（镜像制作不影响客户原结构设计）。这样做的好处是钻头最先钻到铜面，由于底下是基板垫底，可以把铜面钻的很干净。而如果铜面朝下钻孔，就会产生大量毛刺披峰的。

综上所述，单面板很简约，但设计单面板时一定要留意线路在哪一面，在哪一面焊接，以避免设计做反。
