印刷电路板（Printed Circuit Board，简称 PCB）

一、PCB 出现之前

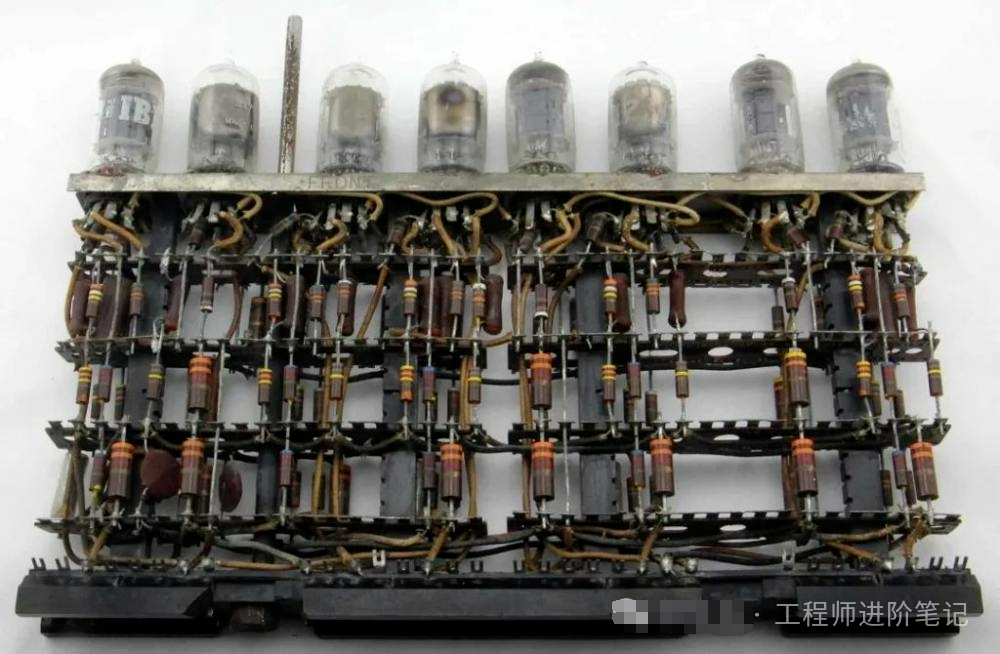

在PCB出现之前，电子元器件是通过导线直连的方式，直接焊接在一个绝缘底座上面的，这种方式虽然也可以让电子元器件工作，但整个体积比较庞大，也很脆弱笨重。

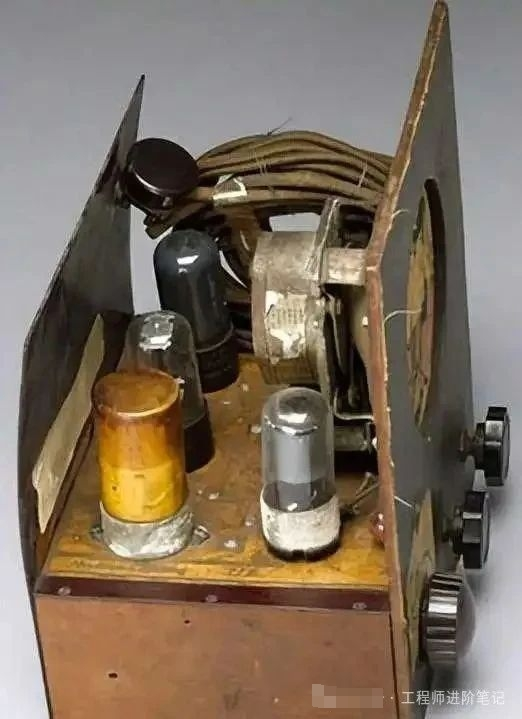

史前时代的电路设计

二、第一块 PCB 的诞生

1936年，奥地利工程师 Paul Eisler 受到了印刷技术的启发，首先提出“印刷电路”的概念，并且在一台收音机里面设计出世界上第一块PCB电路，解决了手工焊接电路容易出错且难以规模化的问题。

历史上第一块 PCB 电路

后来， Paul Eisler 还参考照相印刷工艺，用化学药水来溶解未被掩蔽的金属铜箔，即腐箔技术，奠定了以后光刻工艺的技术基础。

三、高多层 PCB 的问世

二十世纪五六十年代，集成电路 IC 的快速发展，PCB开始迈进了多层板时代，1960年，Litton Systems公司首先在一台小型计算机上面应用 6 层印制电路板。

我国的第一块 6 层电路板是在1964年实验室条件下研制成功的，并在1967年把 6 ~ 8层板应用于大型计算机工业化生产。

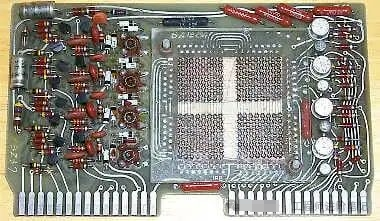

20世纪60年代的多层 PCB

四、高多层PCB的发展

二十世纪九十年代，轻量小型化的笔记本电脑、移动电话、摄像机等数码电子产品陆续问世，推动了高密度互连多层板技术（HDI PCB）的发展，后来也衍生发明出BGA（球栅阵列）封装技术。

二十一世纪初，第二代 HDI 技术可以让 PCB 的最终线距达到了 40 μm，2017年后，HDI 和 微孔技术在提升元器件密度方面，提供了显著的帮助。

时至今日，我们的生活已经离不开高密度多层PCB，因为我们的生活已经离不开手机的参与，手机各种主板PCB就是基于高密度多层PCB技术来制造的。

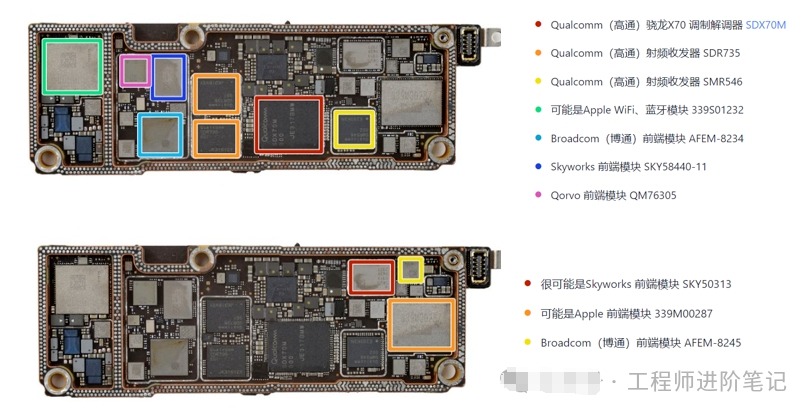

iPhone15 主板射频板部分

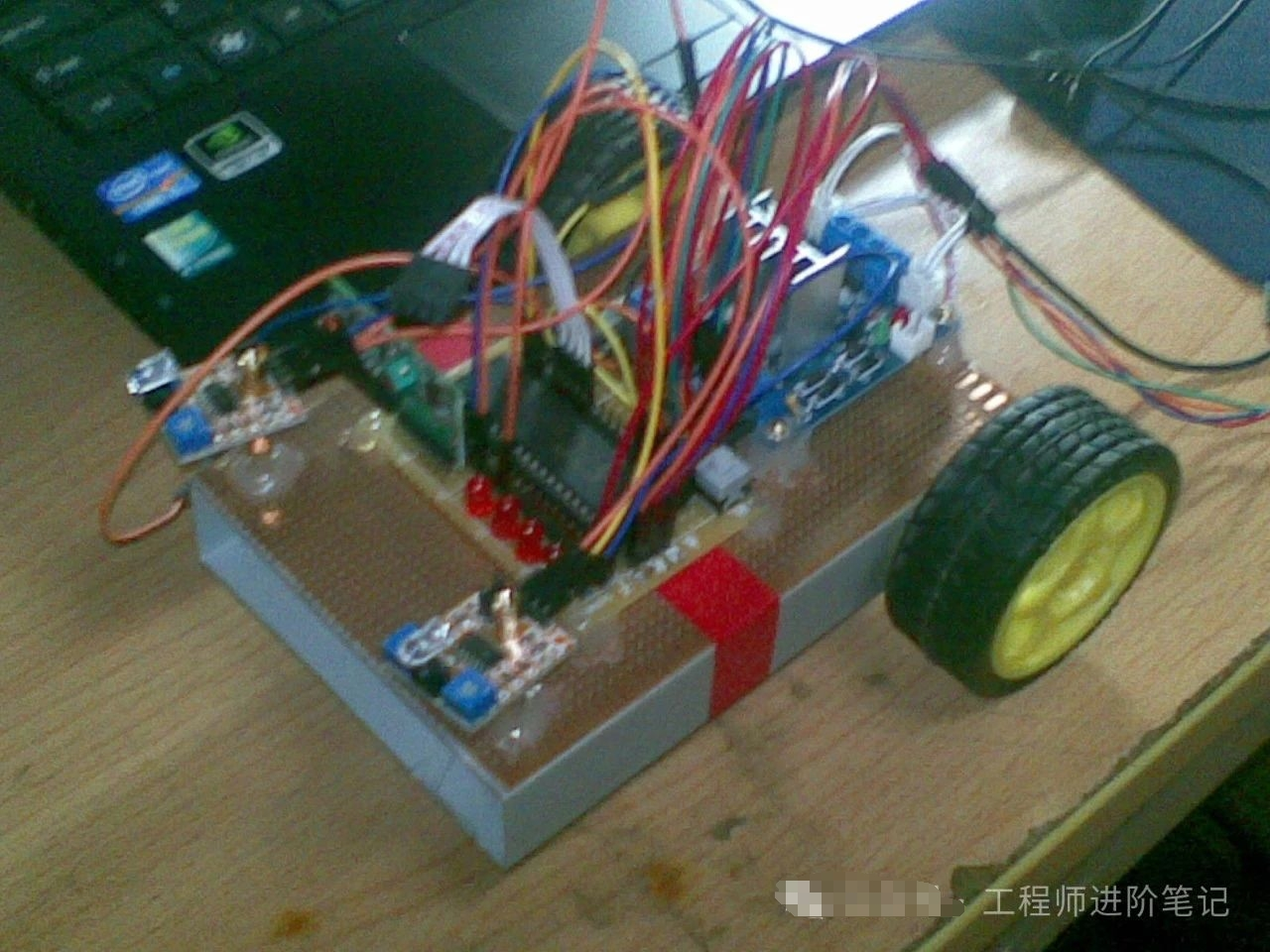

十几年前，用洞洞板搭建的“智能”小车

#嘉立创PCB##PCB有什么好玩的##用一张图证明你是电子工程师#
