你有用过Cadence的PSpice仿真软件吗？ PSpice是一个非常好用的仿真软件，他可以做一些关于静态工作点，瞬态分析，和一些稳定性分析。 那么我们今天就使用PSpice仿真一个MOS管搭的电平转化电路 。

由于是3.3V和5V的转化电路，所以分以下四种情况：

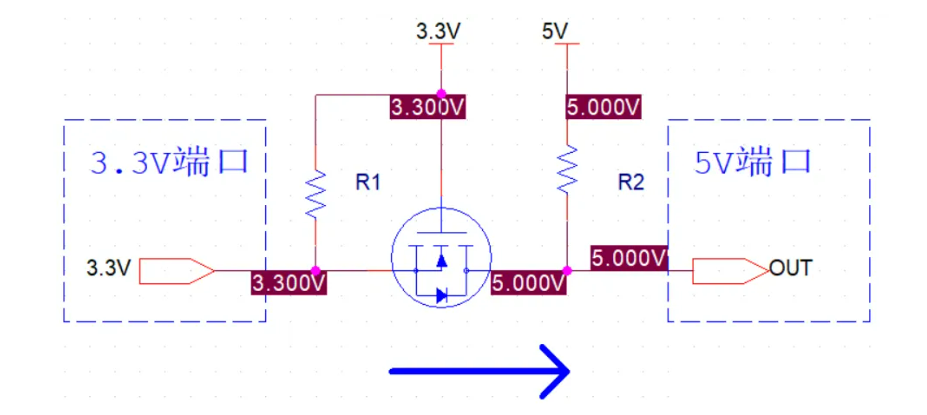

  • 3.3V管脚发送高电平给5V管脚

左边3.3V管脚输出为高电平时，NMOS的Vgs＝0V，此时NMOS关断，5V管脚被R2上拉为高电平。

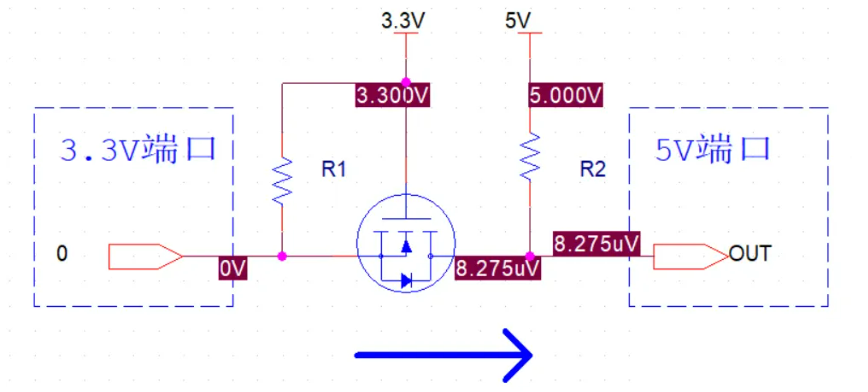

  • 3.3V管脚发送低电平给5V管脚

左边3.3V管脚输出为低电平时，NMOS的Vgs＝3.3V，此时NMOS导通，5V管脚的电平被拉为低电平。

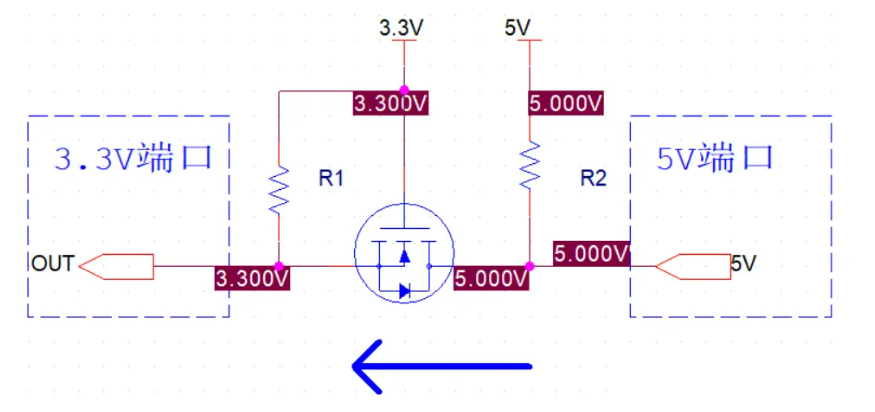

  • 5V管脚发送高电平给3.3V管脚

右边5V管脚输出为高电平时，由于NMOS的Vgs＝3.3V，此时NMOS关断，3.3V端口被R1上拉至高电平。

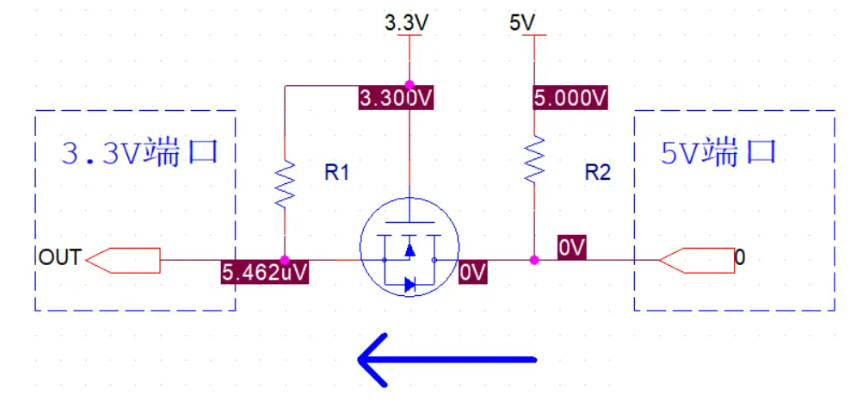

  • 5V管脚发送低电平给3.3V管脚

当右边5V管脚输出为低电平时，由于NMOS存在体二极管，所以起始会将NMOS的源极钳位到大约0.7V左右（具体要看MOS手册中的体二极管参数），然后Vgs=3.3V-0.7V＝2.6V＞Vgs（th），仿真选择的NMOS阈值电压Vgs（th）为0.9V。于是NMOS导通，3.3V管脚便被拉为低电平。

以上便是所有情况的仿真分析结果，是不是有了仿真软件的加持下，分析问题会方便很多呢！！ 而且在很多半导体厂家官网，例如TI，ADI等的大多数器件都可以找得到对应的PSpice仿真模型 ，然后便可以更方便的仿真操作，更方便大家解决问题， 更快的验证自己的想法 ！！#嘉立创PCB##PCB有什么好玩的##畅聊专区##嘉立创#
