作为一名业余的嵌入式工程师，平时上班主要的工作是用单片机去检测不同的按键动作，以及实现不同的流水灯效果（高级点灯），偶尔也会去画一些电路板，验证一些想法或者技术方案。

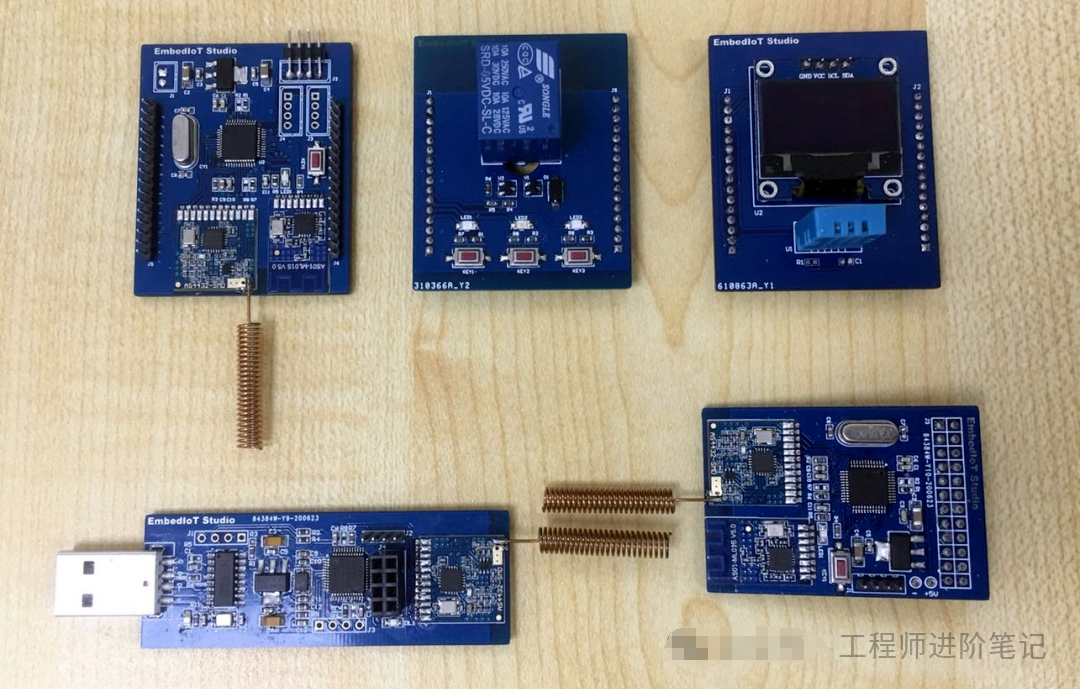

以前做过的小模块

在摸鱼的时候，我还喜欢捣鼓一些嵌入式Linux开发板，毕竟技术能力不能一直停留在按键和点灯，高低也得整一下高端的技术，之前测评玩过不少Linux开发板，在搭建开发环境方面也颇有一番心得。

高端的技术往往需要高端的硬件才能完美支持，细心地观察一下，我发现测评的那些开发板都是通过【核心板+底板】的方式进行设计的，我其实有点好奇，为啥要做这种分离式设计，而不是直接把CPU贴在电路板上面？

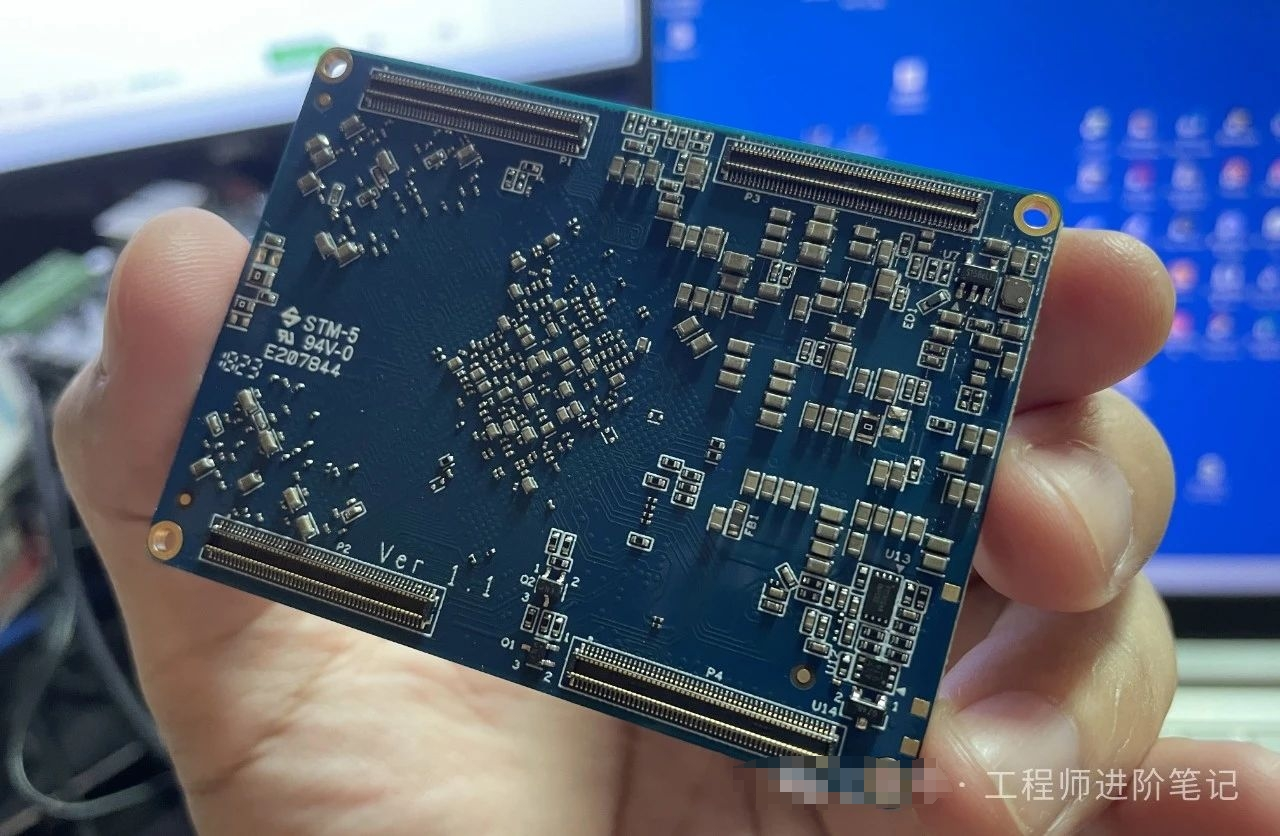

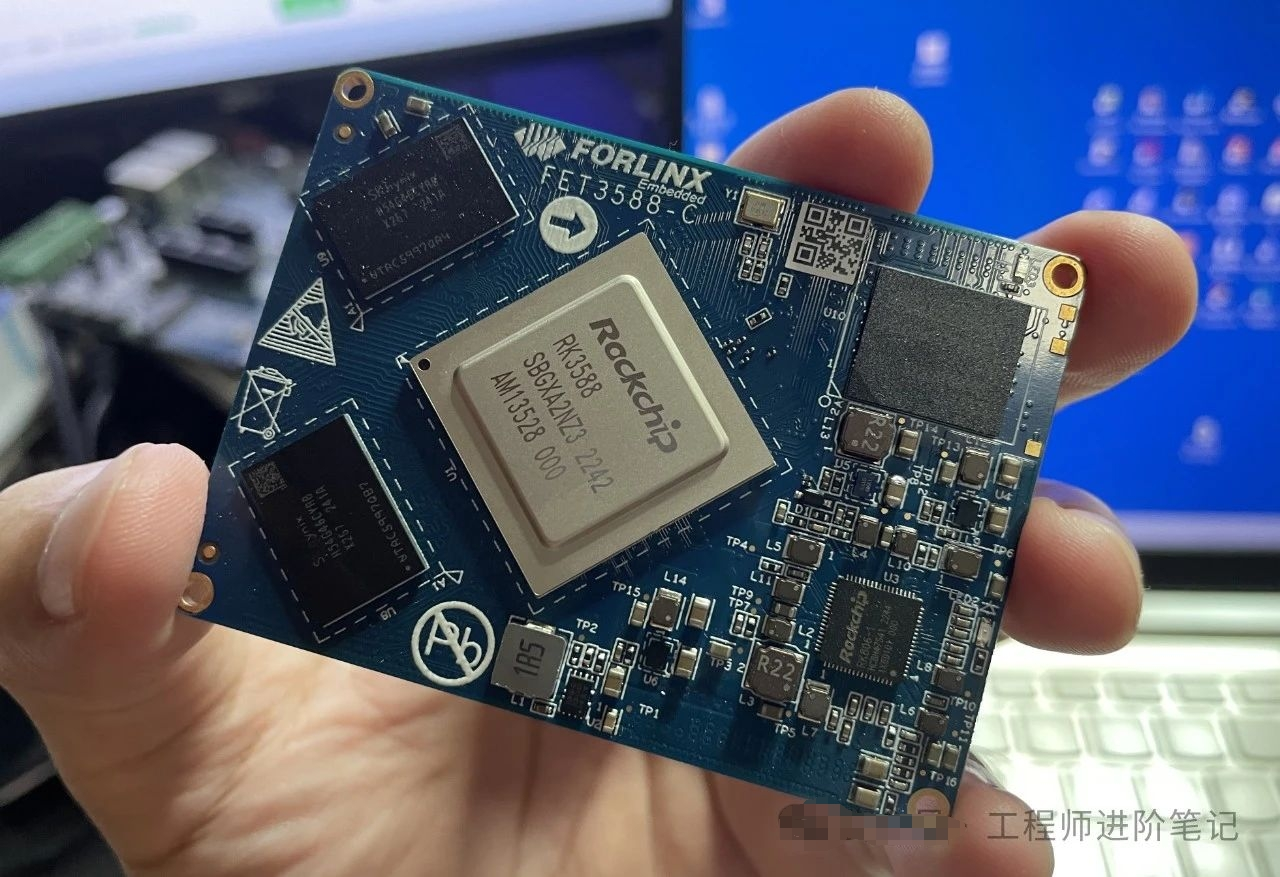

比如，像这款飞凌嵌入式 FET3588-C 核心板，单独把【CPU、内存、eMMC】做成核心板，采用10 层沉金工艺，尺寸68mm*50mm，厚度1.6mm。

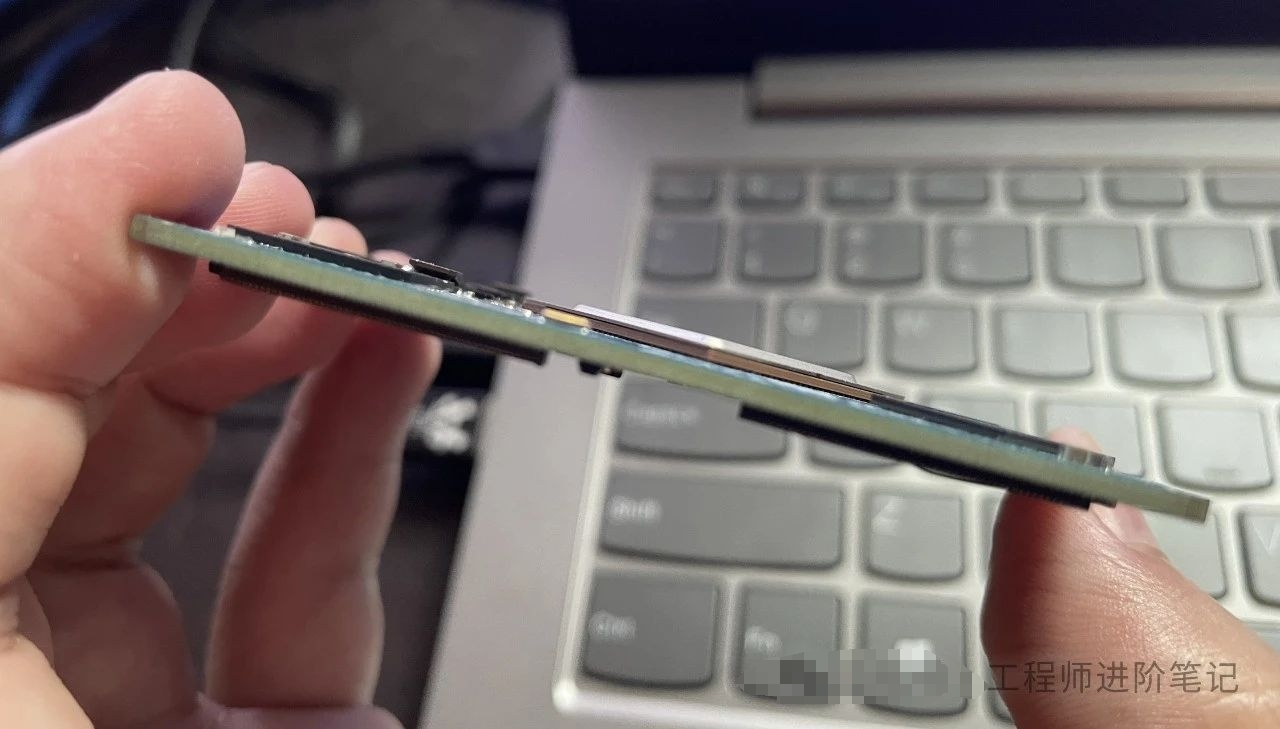

要在如此小面积的电路板的正面和背面都贴满芯片和阻容等元器件，把CPU大部分的引脚都引出来给工程师们使用，还能做到这么薄，他们究竟是如何做到的？

（这款核心板的性能十分炸裂，8核Cortex-A架构，配备 6TOPS NPU，非常适合用在一些嵌入式 AI 应用，特别是机器视觉，AI多媒体处理等产品领域）

我还顺便在网上搜索了一下，拆开很多类似的桌面小电脑，可以看到它们一般是把CPU直接布局在电路板上面，整个板子至少用了8层以上的PCB，然后配上一个工业CNC外壳，颜值真的很高。

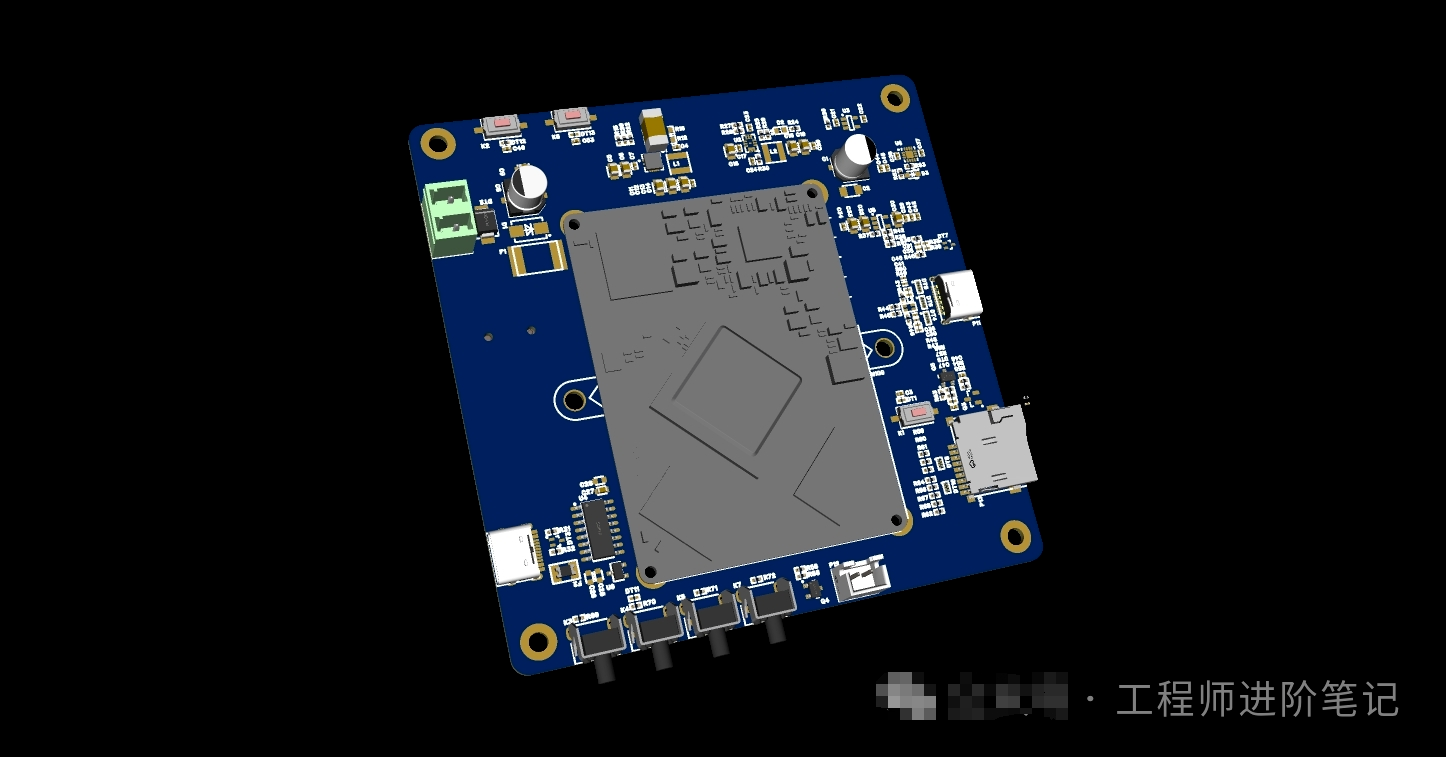

把这块飞凌核心板放在一边吃灰，确实有点浪费，于是，在突如其来的冲动之下，我有点不自量力地想给它配一个底板（半成品，还没拉线）。。。

这款底板主要是提供核心板的电源供电电路，调试串口，USB接口，SD卡接口，RTC时钟电路，以及配备几个用户按键和散热风扇接口。

因为后期要兼顾一定的美观效果，会配套一个较小体积的外壳，所以底板的面积尺寸要控制在 10cm * 10cm以下，并且不能做太厚。

（还有一个原因，就是超过 10cm * 10cm 面积的打样就不免费了，要好几百块钱，不过好像嘉立创现在第二次打样费用直接砍半，穷，花不起这打样费~）

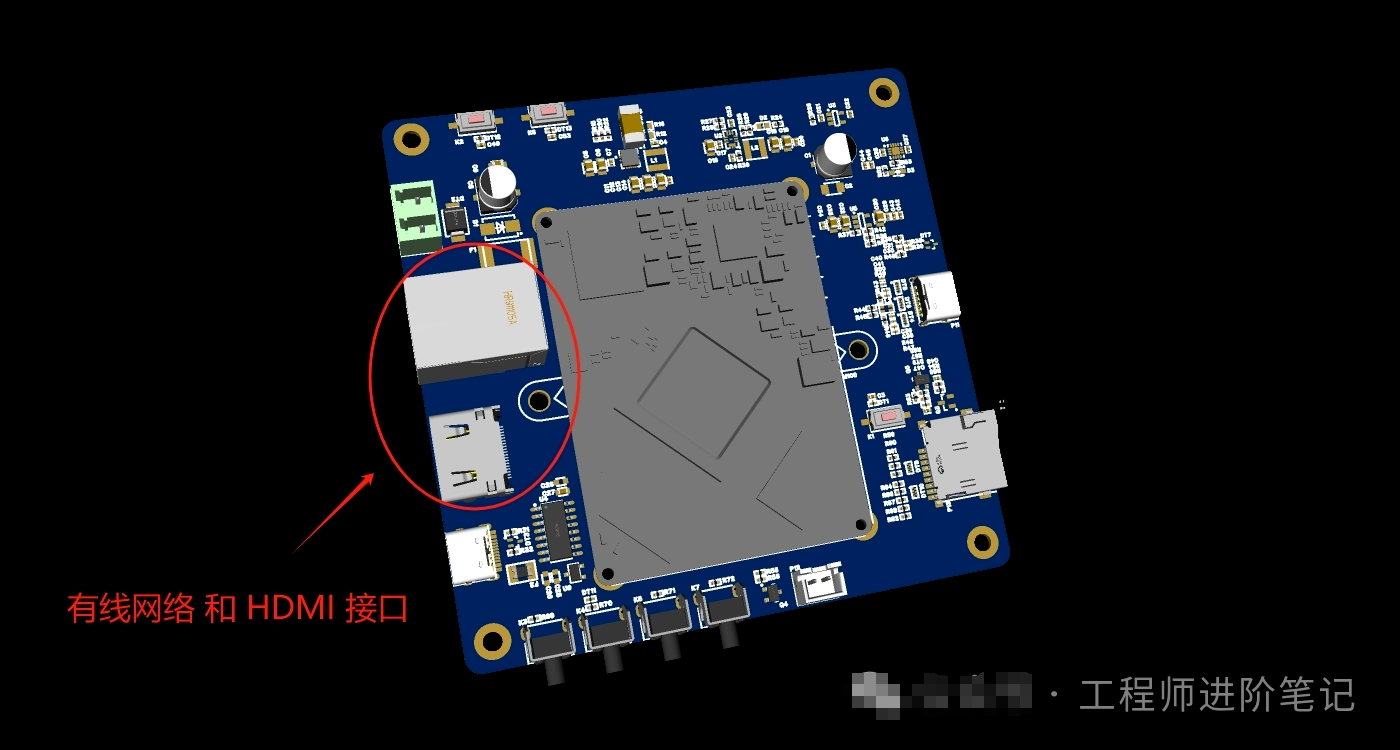

底板布局好之后，我发现设计得不太完美，底板左边的空位应该还可以放下网络和HDMI接口，还可以增加一个蓝牙模块（接键盘鼠标），有了网络和HDMI，就变成一台小型桌面电脑了~

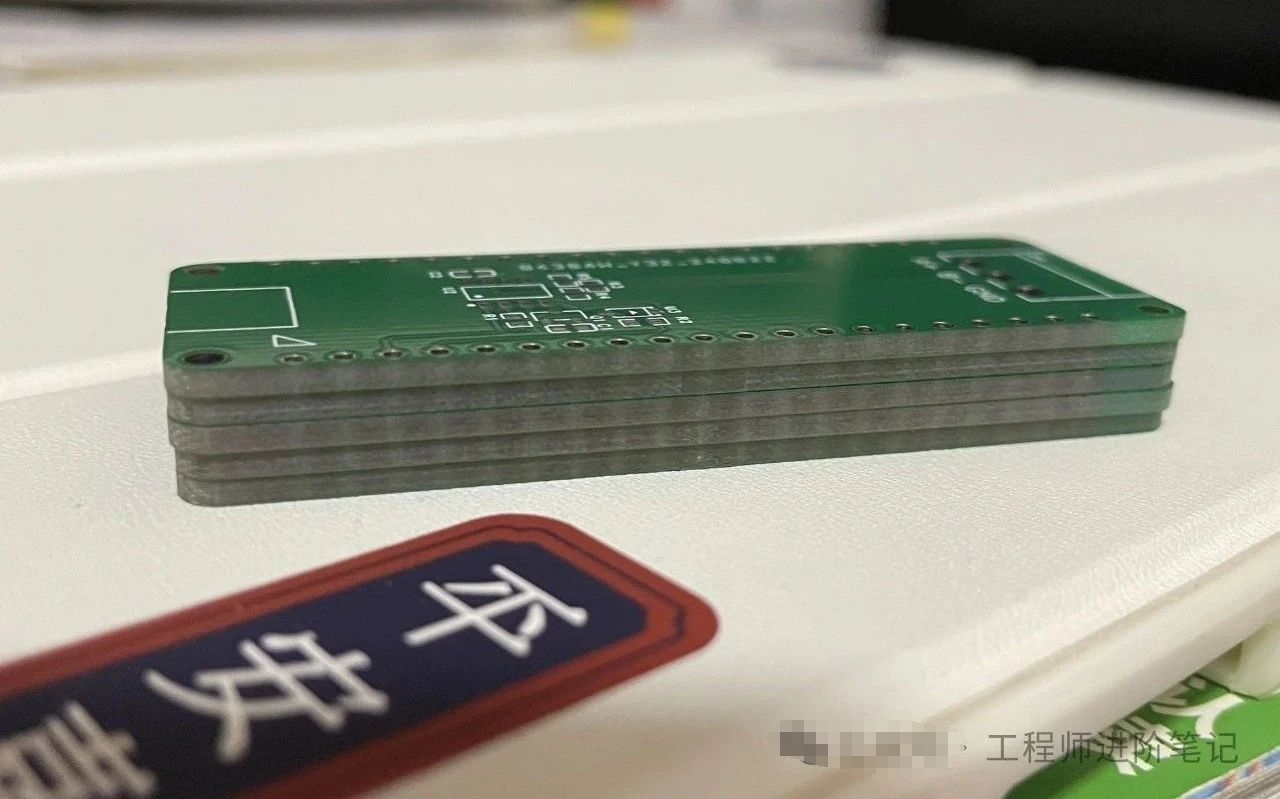

突然间多了HDMI和有线网络接口，元器件也增加了不少，我觉得 4 层板已经不够布线了，需要升级到 6 层板，然后还可以尝试进一步缩小底板的面积，讲真，正方形的外观设计实在有点丑~

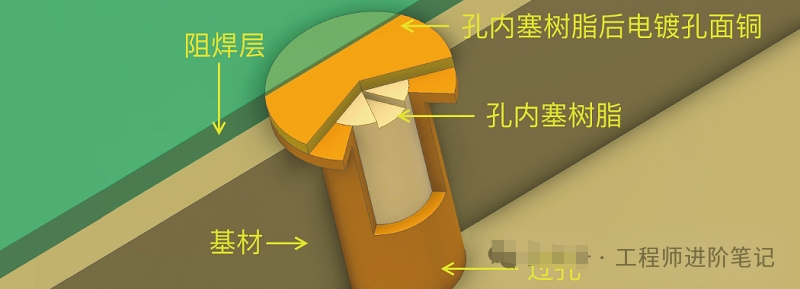

升级到6层板之后，为了更好的解决小空间布线难的问题，使用了盘中孔工艺，即过孔打在焊盘上，以减少走线。不用担心焊接时漏锡的问题，盘中孔采用树脂塞孔+电镀盖帽方式，成品PCB的焊盘表面平整，不会看到过孔空洞，目前嘉立创的6层板使用此工艺免费，打样依旧免费。

盘中孔工艺展示，来源：嘉立创

这台桌面小电脑性能强大，可以运行Linux操作系统做边缘服务器，也可以运行Android系统安装丰富的多媒体应用，内置的NPU还能进行离线的AI模型运算，可玩性极高！

来到这里，我似乎懂了，单独把核心板分离出来，原来是开发板厂家基于实际应用的考虑，从成本、易用性、稳定性之间取一个平衡点。

把CPU、内存、eMMC这些元器件都贴片在底板上，如果后期要进行底板硬件扩展的话，成本将会非常高，相当于要把整块PCB重新设计，

而如果采用【核心板+底板】的形式进行设计的话，只需要重新设计底板，并且电路板层数也不用那么多~

不说了，先拉线去，没准还要找嘉立创来协助 PCB-Layout，6层板对我来说确实有点难度~
