趁老板不注意，把他在拼夕夕9.9包邮的耳机 拆了，看看做工怎么样。。。

置顶

精

活动

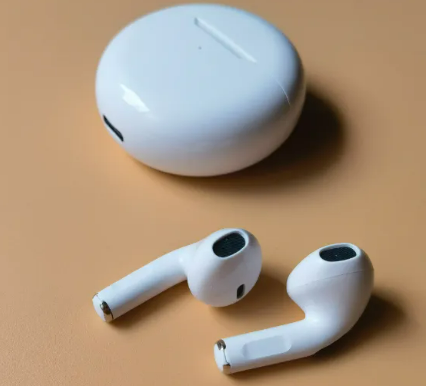

这个耳机相信有一部分小伙伴有同款，一定有。耳机全貌长这个样子：

首先拆开电池仓，这次的电池仓并没有上次拆解的霍尔传感器，所以也没有耳机充电仓的开合耳机自动连接蓝牙。

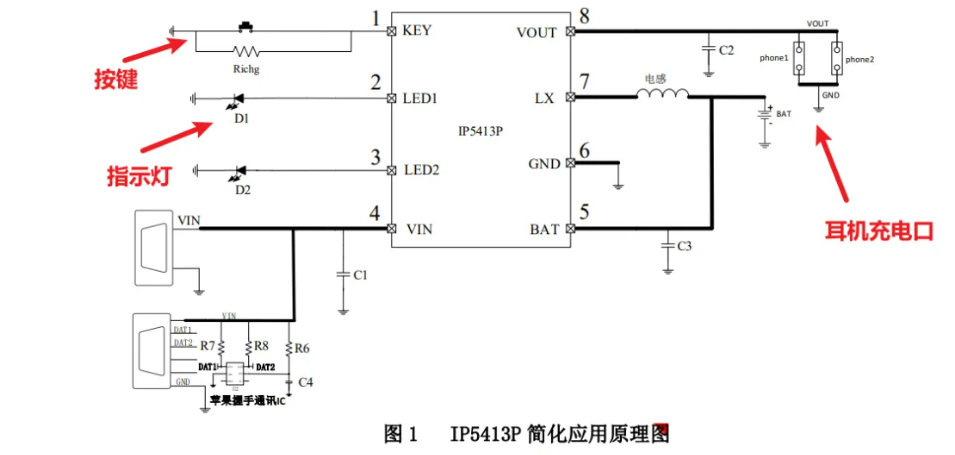

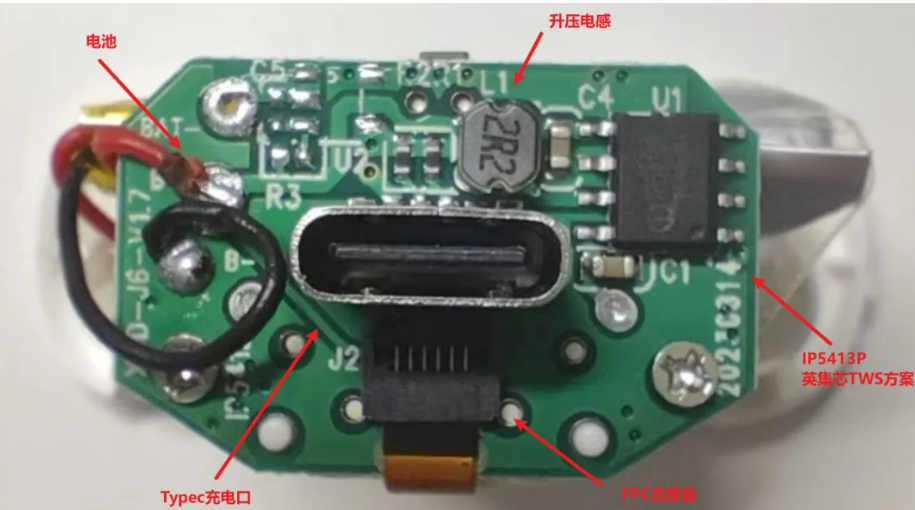

拆开充电仓可以看到，充电仓的方案是使用的英集芯的IP5413P, IP5413P 通过一个电感实现升压功能。其高集成度与丰富功能，使其在应用时仅需极少的外围器 件，并有效减小整体方案的尺寸，降低 BOM 成本。其典型应用电路为，这个充电仓使用的也是这个典型电路：

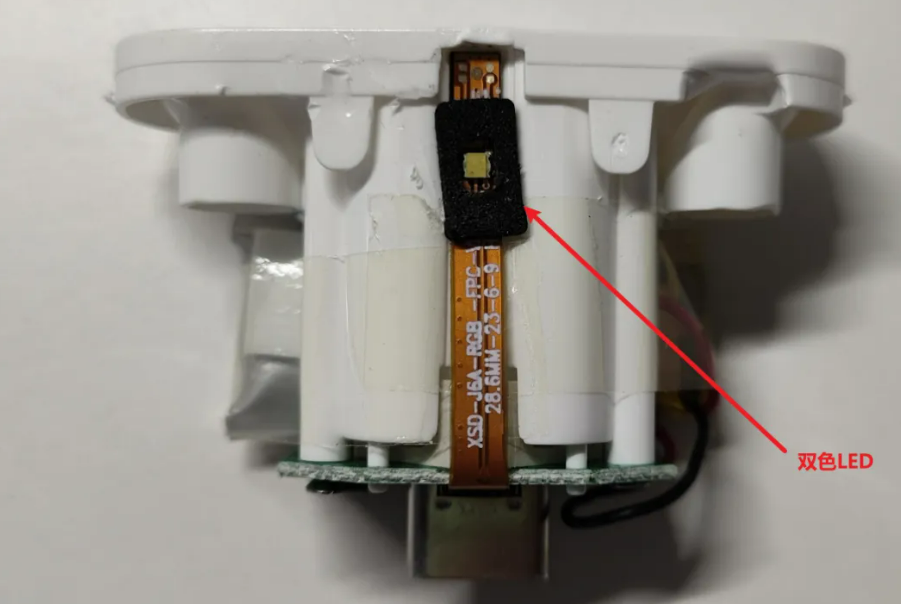

电池仓的正面有一个FPC的PCB，上面有一颗双色灯，用作指示充电等。

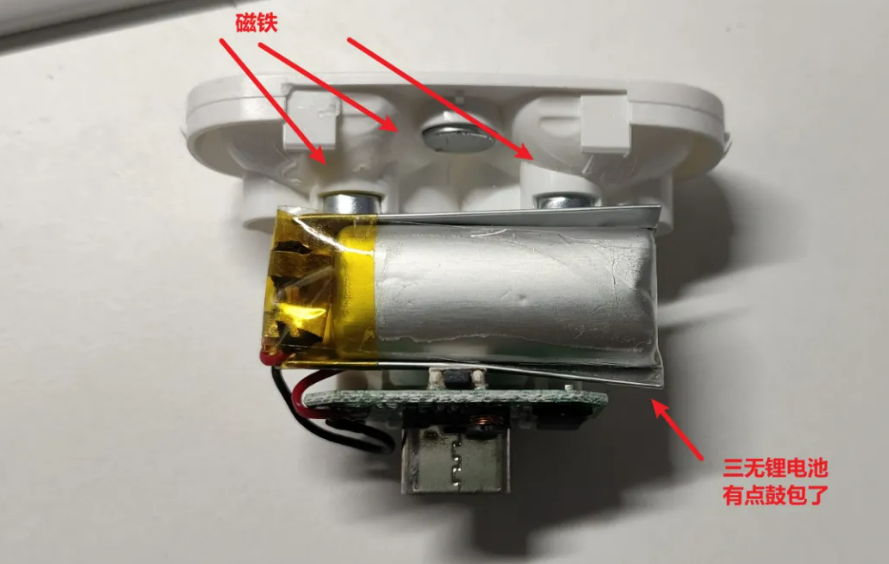

背面是一颗三无锂电池，也没有容量，也没有日期，甚至还有点鼓包了。有三颗磁铁用于耳机的吸附以及耳机充电仓的盒盖。

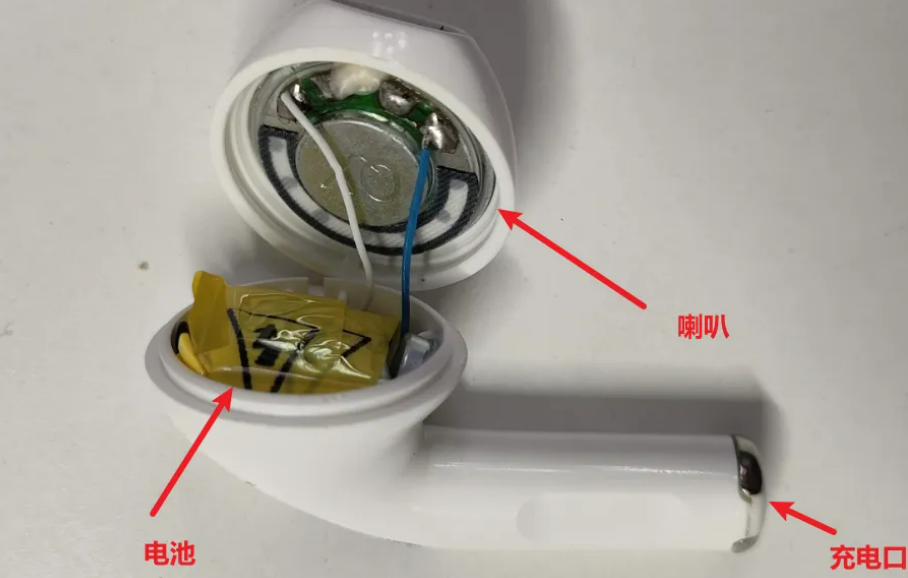

耳机轻轻一翘就开了，映入眼帘的是一个喇叭，喇叭后面是一个电池。

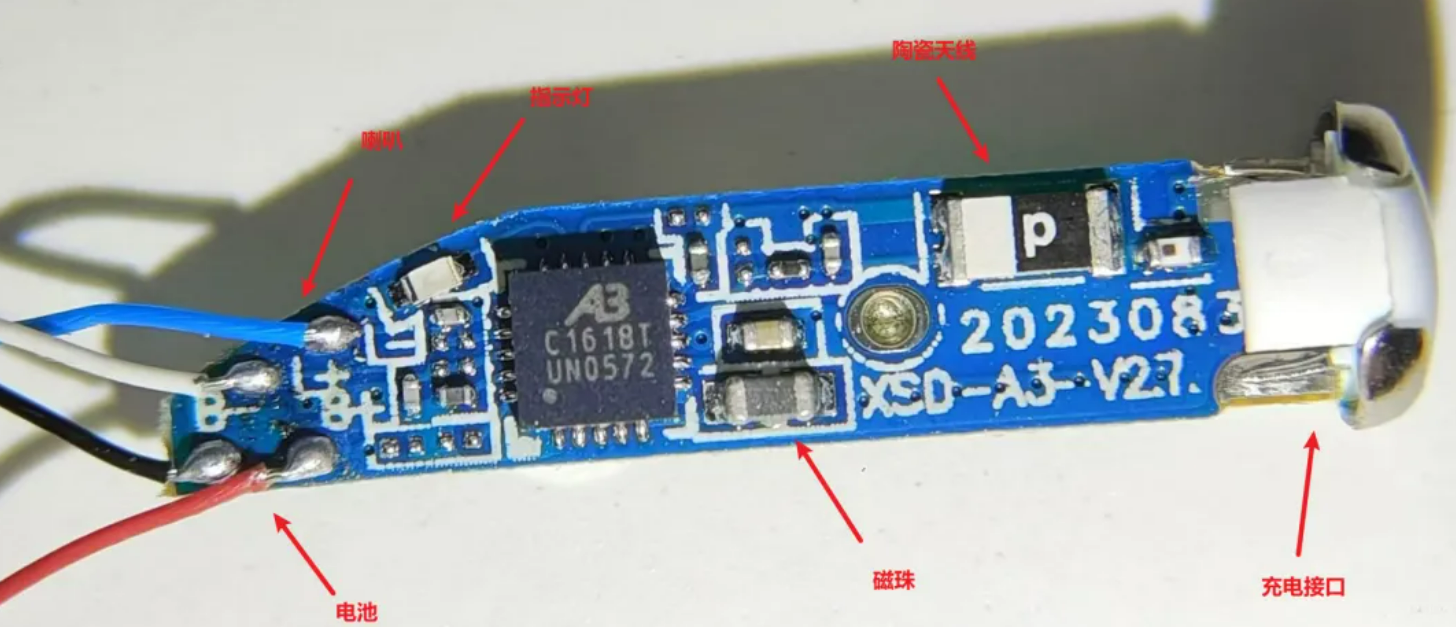

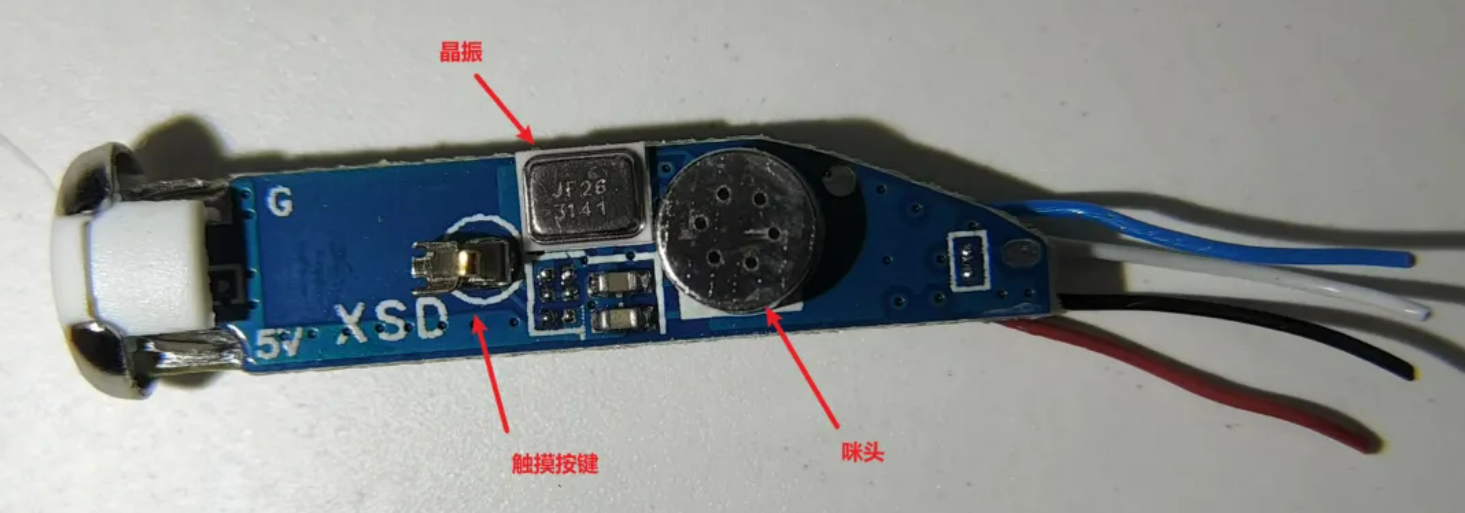

不得不说的是，真是越来越小了这个PCB做的。是一个双面板的PCB，甚至还没我指甲盖大，蓝牙音频芯片使用的是中科蓝汛的C1618I，不过在网上并没有找到其数据手册：

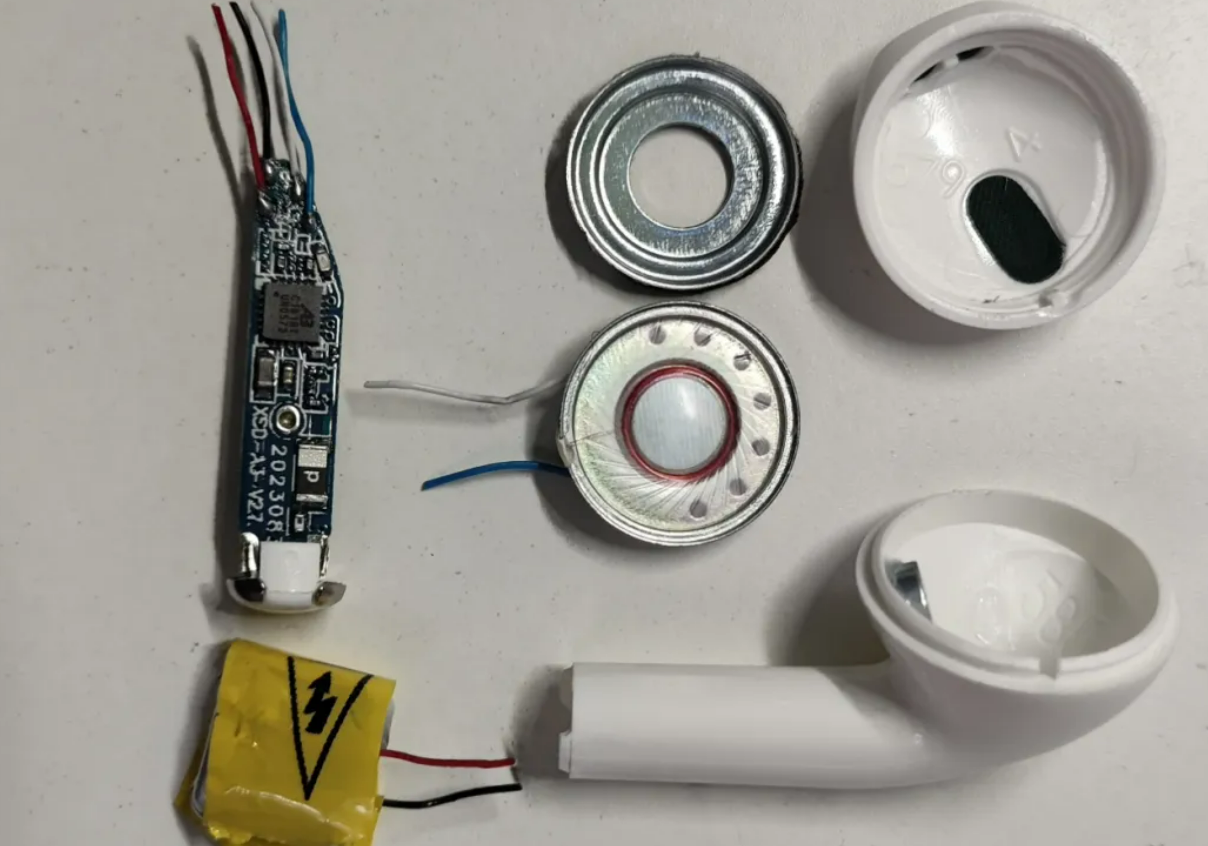

最终耳机的拆解图：
