产品描述


MT3540是一个恒定的频率，5引脚SOT23电流模式升压转换器，旨在用于小型、低功耗的应用。MT3540开关为1.2MHz，允许使用2毫米或更低高度的微型、低成本电容器和电感器。内部软启动导致注入电流小，延长电池寿命。MT3540从输入电压低至2.5V工作，可以从5V电源产生高达100 mA的28V。MT3540的特点是在光负载下自动切换到脉冲频率调制模式。MT3540包括欠压锁定保护、限流保护和热过载保护，以防止在输出过载时发生的损坏。MT3540有一个小的5针SOT-23包。


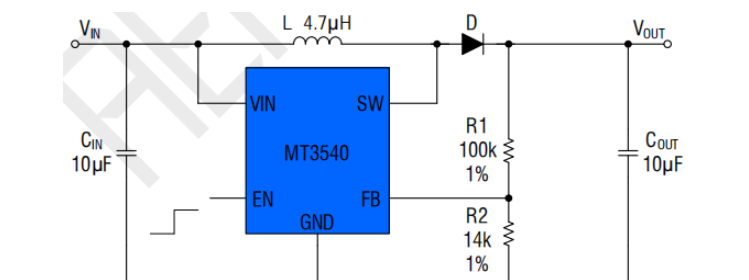

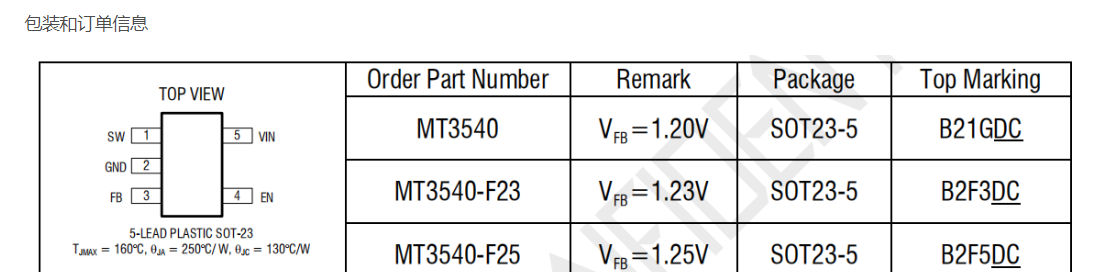

产品特点


集成0.5Ω功率MOSFET，40μA静态电流


2.5V至5.5V输入电压，1.2 MHz固定开关频率


内部1.5A开关电流限制，可调输出电压


内部补偿，高达28V输出电压


光负荷下的自动脉冲调频模式


超过85%的效率，可在一个5针SOT23-5包

MT3540使用固定频率、峰值电流模式的升压调节器架构来调节反馈引脚处的电压。MT3540的操作可以通过参考图2的方框图来理解。在每个振荡器周期开始时，MOSFET通过控制电路被打开。为了防止占空比大于50%的次谐波振荡，在电流感测放大器的输出中增加一个稳定斜坡，结果被输入PWM比较器的负输入。当该电压等于误差放大器的输出电压时，功率MOSFET被关闭。误差放大器输出处的电压是带隙参考电压与反馈电压之差的放大版本。这样，峰值电流水平就能保持输出在调节状态中。如果反馈电压开始下降，误差放大器的输出就会增加。这导致了更多的电流通过功率MOSFET，从而增加了传递到输出的功率。MT3540具有内部软启动功能，以限制启动时的输入电流量，并限制输出上的超调量。

————————————————
