贴片电阻的读数方法

贴片电阻上面的印字绝大部分标识的是其阻值大小。贴片电阻的阻值通常以数字形式直接标注在电阻表面，有4种类型的印字，可以直接读取大小，器件太小没有印字的用万用表或数字电桥进行测量

1.常规3位数标注法

常规3位数标注法表示的电阻阻值多用于E24系列，精度为±5%(J)、±2%(G)、部分厂家也采用±1%(F)

如103表示10*10^3Ω=10kΩ

2.常规4位数标注法

常规4位数标注法的电阻阻值多用于E24、E96系列，精度为±1%(F)、±0.5%(D)

如4701表示470*10^1Ω=4.7kΩ

3.字母表示小数点位置法

字母M、k、R、m都可以用来表示小数点。如果单位为Ω，则用R表示小数点位置；如果单位是mΩ，则用m表示小数点位置。

为什么要用R来表示Ω，因为在工业生产中，使用希腊字母不是很方便。

这就是0.047Ω，47毫欧，也可以标注47m0

欧姆、毫欧级别用的多的还是R；千欧、兆欧级别用的多的是常规3位数字标注法或者常规4为数字标注法

4.3位乘数代码标注法

一些小封装的精密电阻由于空间太小，可能不印刷丝印，如0201封装的电阻往往不印字。但有些精密电阻也印刷了丝印，采用两个数字加一个字母表示。

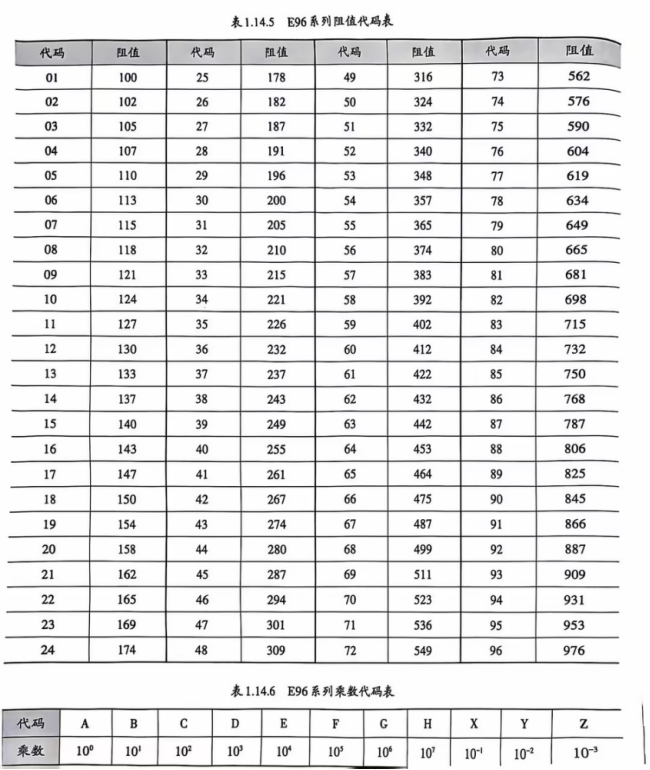

这种方法的格式是XXY，其中XX指有效数的代码，转换为科学技术法前面的数值；Y指10的几次幂的代码，转换为科学计数法的10的几次幂。想要知道前面2位数字代表的数值和第3位数字表示10的几次幂，可以查找E96系列阻值代码表。

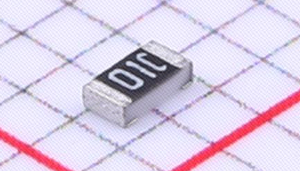

如01C表示100*10^2Ω=10kΩ
