用PCM2900C制作USB声卡（带立体声线路输入）

#DIY设计##嘉立创PCB#

市面上的USB小巧的声卡虽然很多很便宜，但是大多以播放或耳麦功能为主，缺少立体声线路输入，我想用K歌音箱的立体声输出源作直播时，这类小巧的USB声卡就无法满足。

因此想DIY一个带线路输入的USB声卡。而PCM2900C芯片可以满足我的需求，也不需要烧录程序。经过设计、打样，制作成功。工程已经开源：

录音直播用声卡（带Line IN） - 立创开源硬件平台

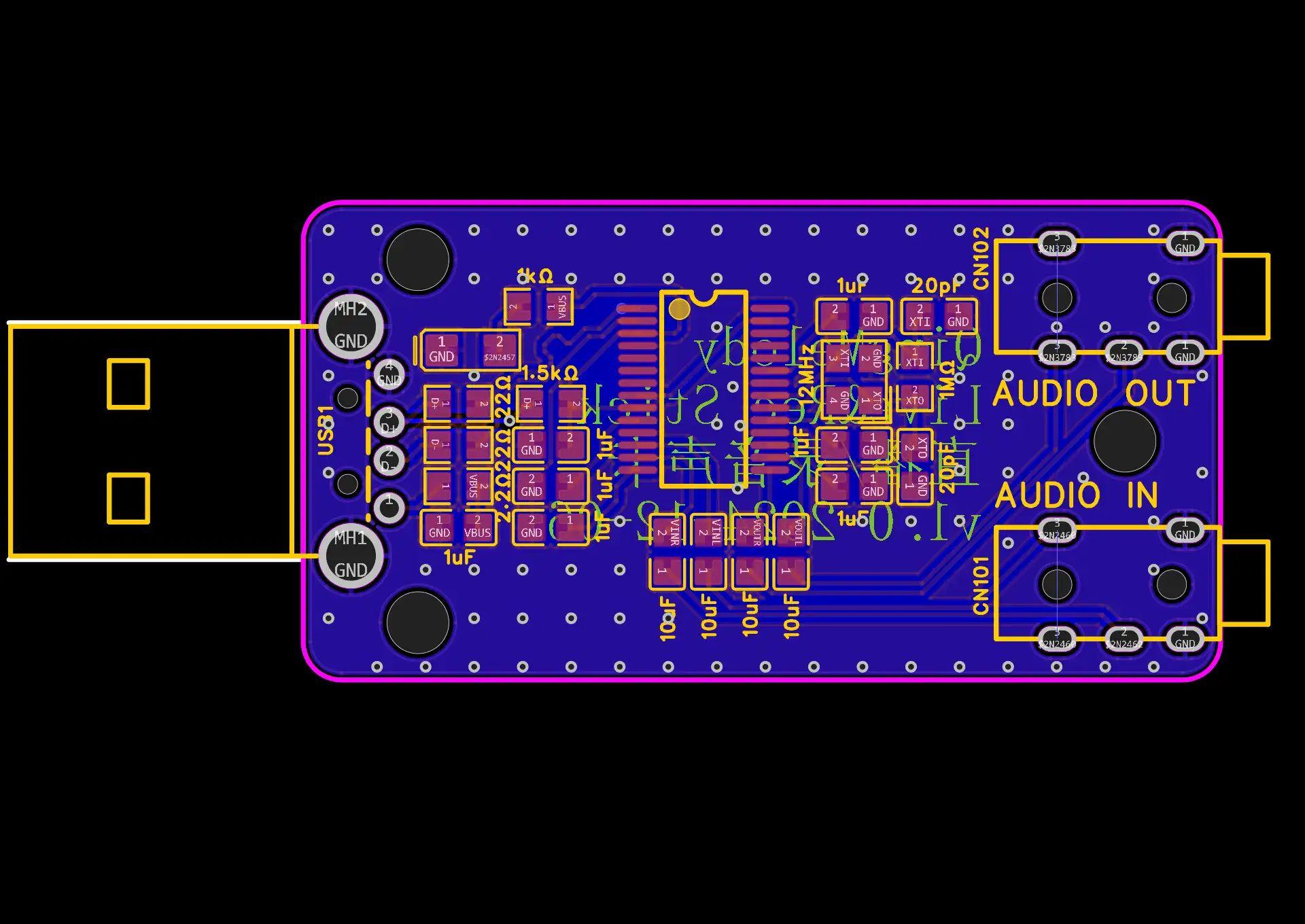

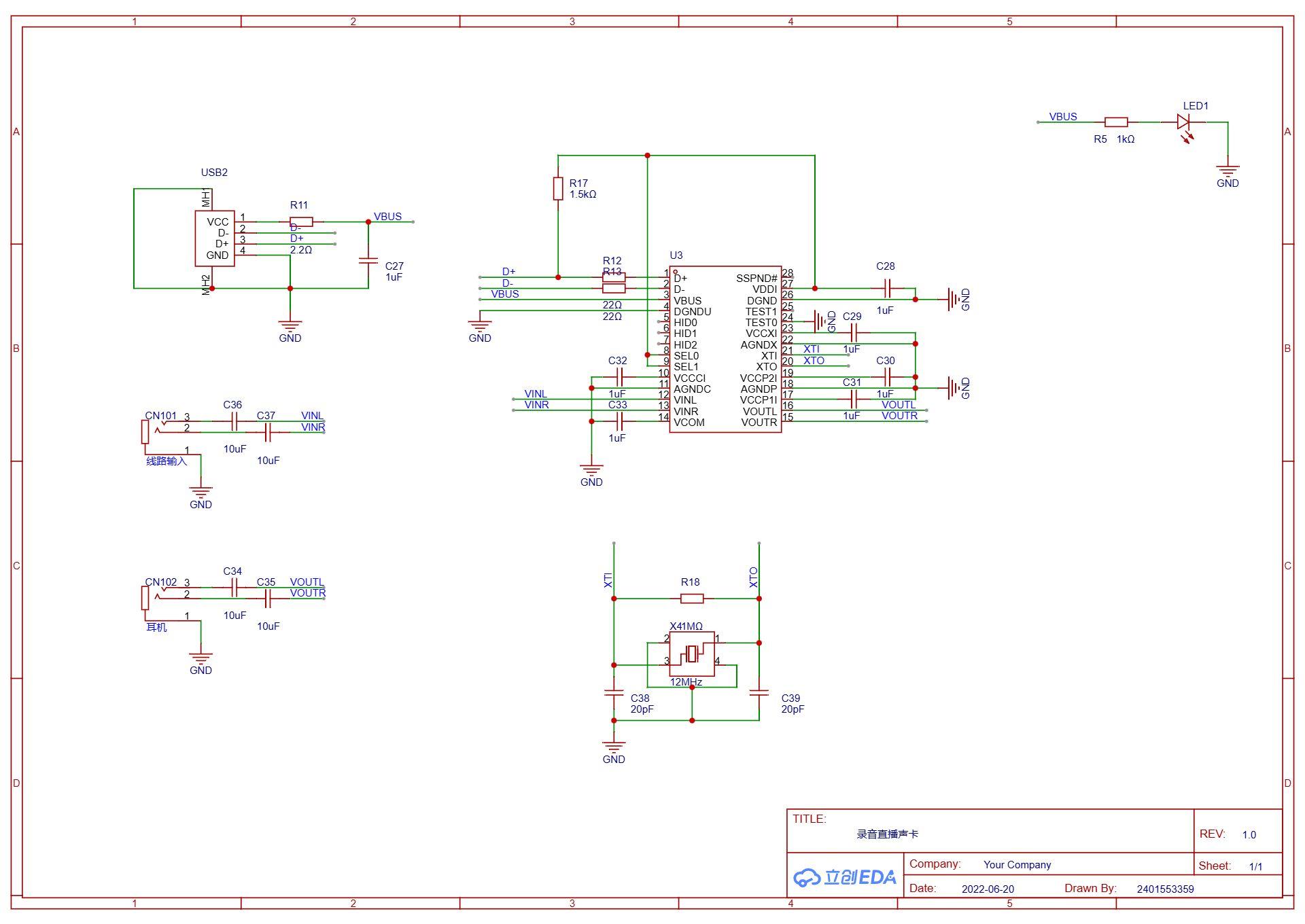

电路按官方手册设计，官方手册里关于“地”的区分有几种，试着全部接大面积地，如果有噪音问题再改，结果做完效果还行，没有明显噪音：

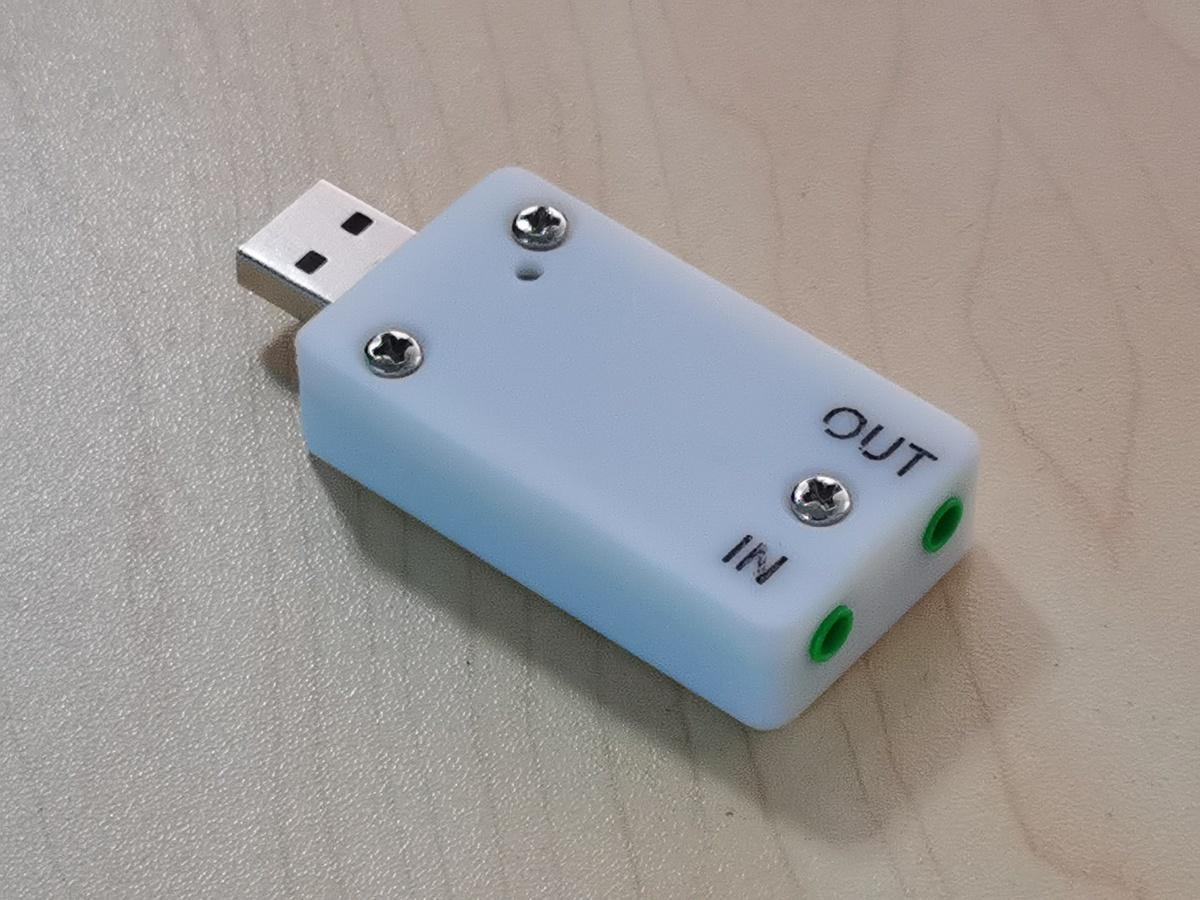

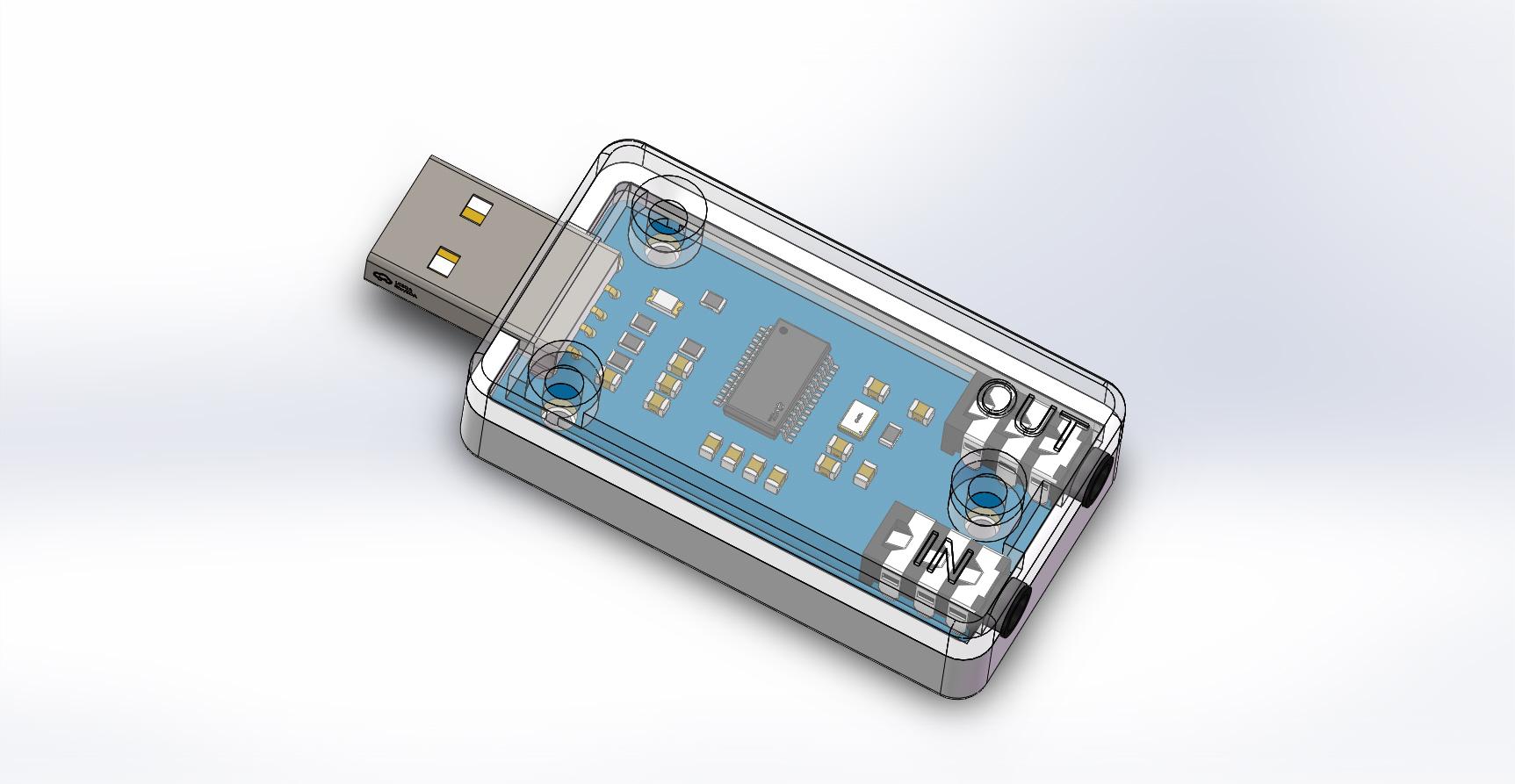

外壳设计：

我在芯片选用遇到了问题供大家借鉴：

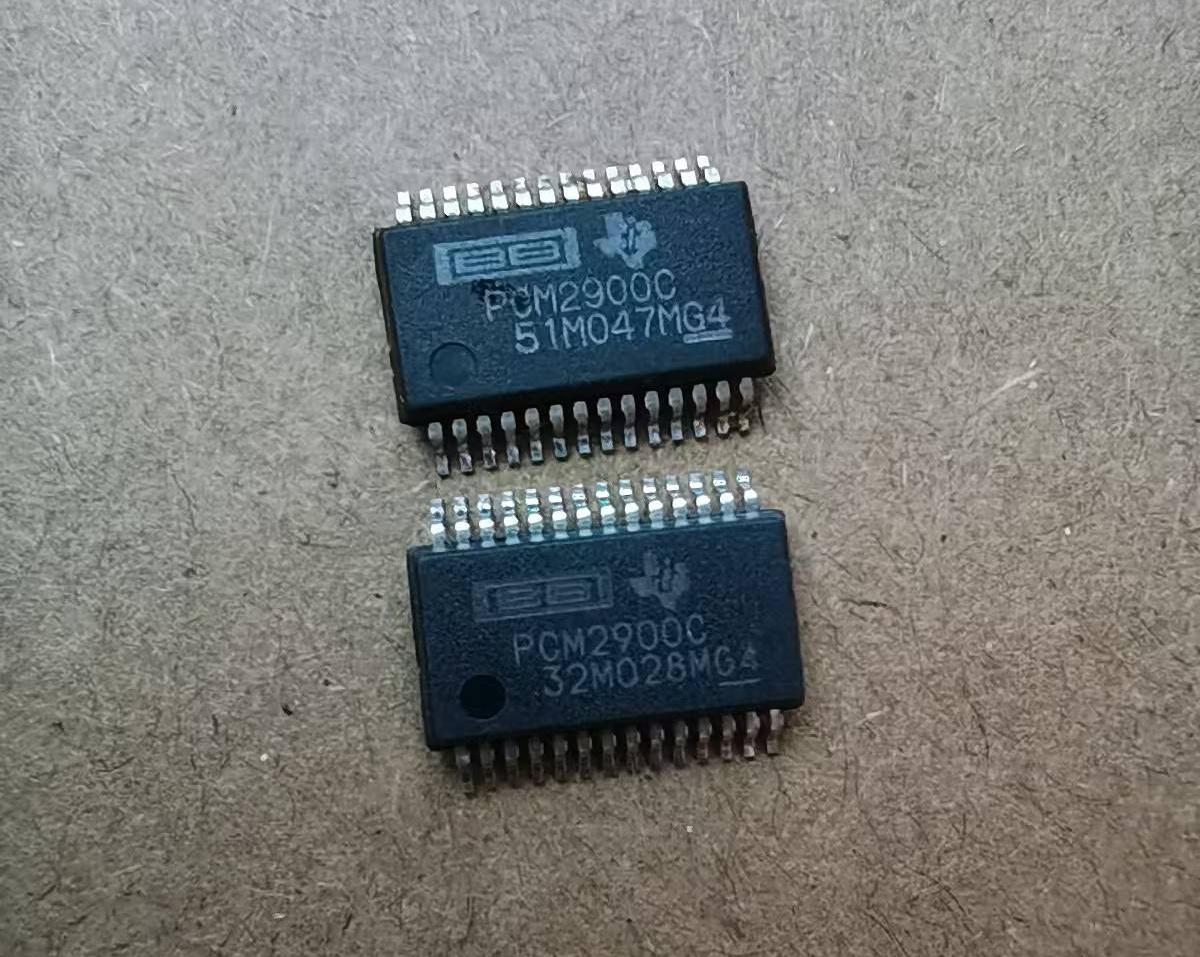

第一次在TB购买了2片芯片（下图中上部丝印型号），焊上后插到电脑USB口，电脑没反应，芯片烫手。于是换第二块测试，电脑找到音频设备，可以使用，但是声音很差，有杂音，不插信号源低噪都有4~50分贝，手摸PCB输出端后芯片死机。

于是又选了另一家TB店购买了3片（图中下部激光刻字型号），换上后一切正常。
