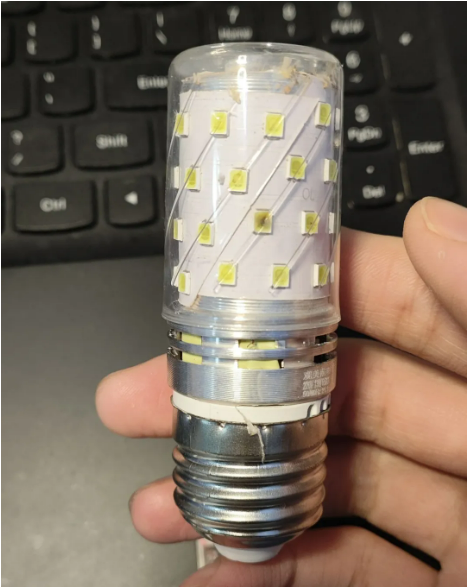

最近楼道里的灯坏了，然后今天下楼丢垃圾的时候看到了物业替换下来的灯，然后拿回家分析一下，看看里面用的是什么电路。灯的照片如下图，有一个灯珠明显发黑，估计是这一颗灯珠烧掉了（整体应该是灯珠串联，所以灯就都不亮了）

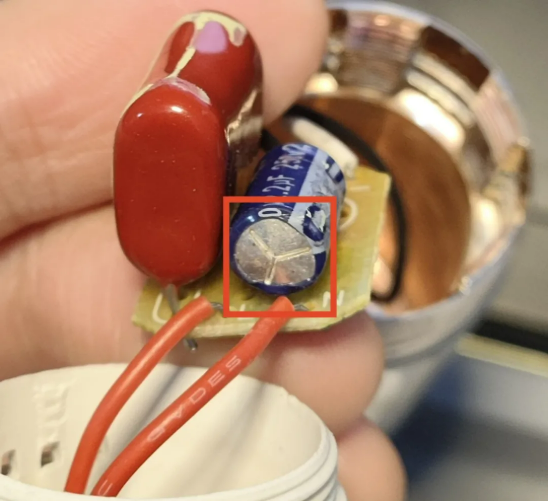

拆开看应该这个灯也是工作很久了，2.2uF的电解电容都有些鼓包了。

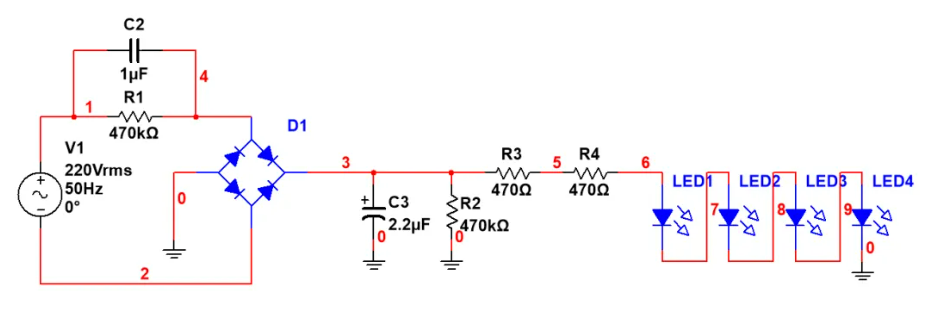

整体电路图如下，R2和R3为47Ω，图有勘误：

是一个阻容降压加整流桥的方案，R1和C2是阻容降压，然后通过D1整流桥，在过电容C3滤波，R2和R4是LED灯的限流电阻。

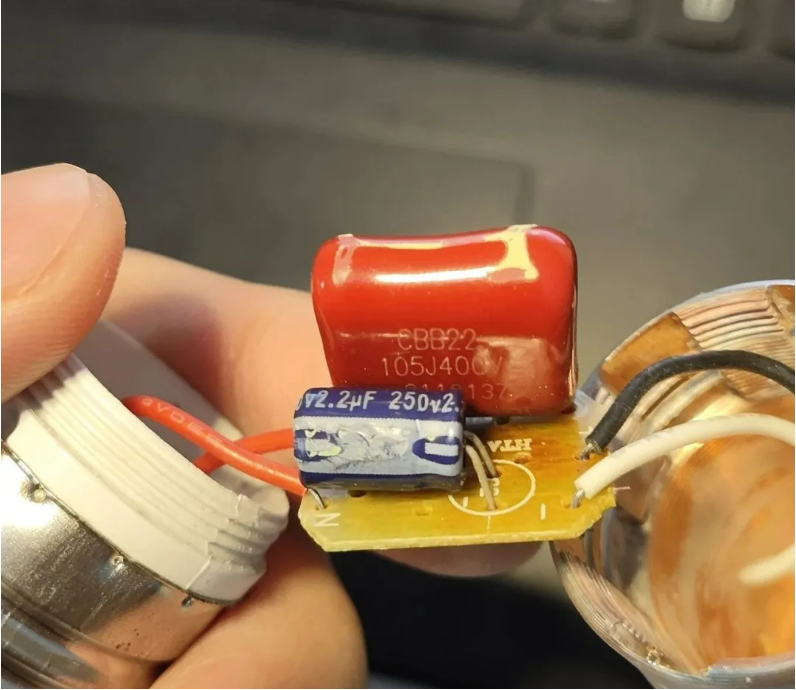

下图是top层的特写，是一个单面板。

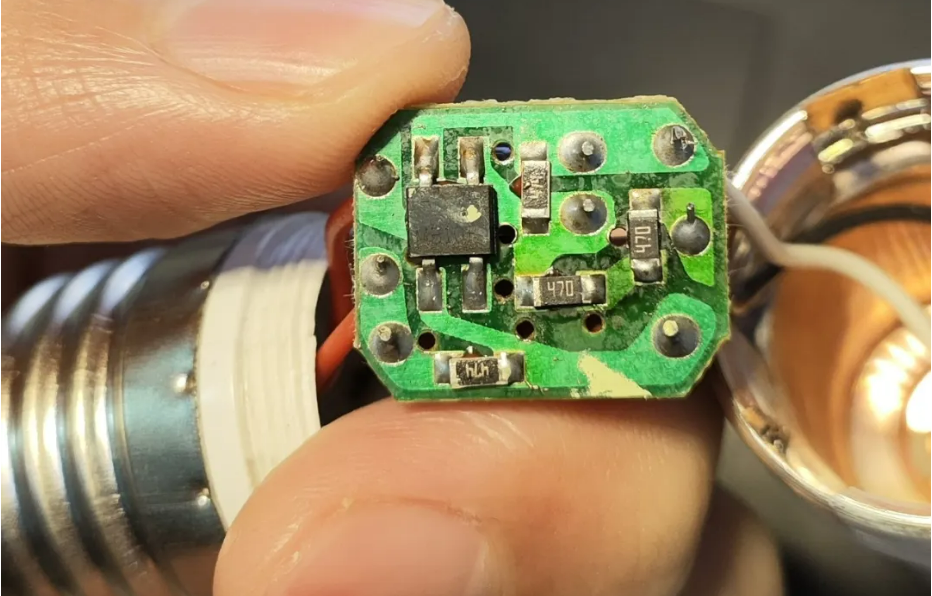

下图是bottom层：

这元器件可太省了(￣y▽,￣)╭

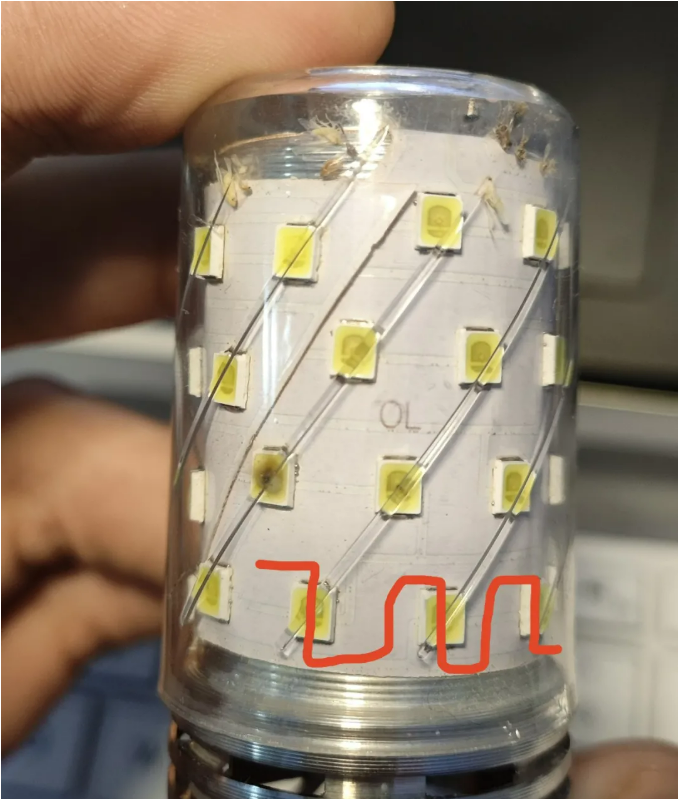

这个灯修一修也可以用，把2.2uF的电解电容换个新的，然后再把那颗黑的LED替换掉就行了应该，不过也没有修的必要了。（看这个柔性的LED基板是可以看到LED是串联的，所以一颗LED失效开路会导致所有的LED都不亮）
