TVS管CA和A有什么区别？注意低压TVS的漏电流！

置顶

精

活动

答案：CA是双向的TVS，A是单向的TVS。

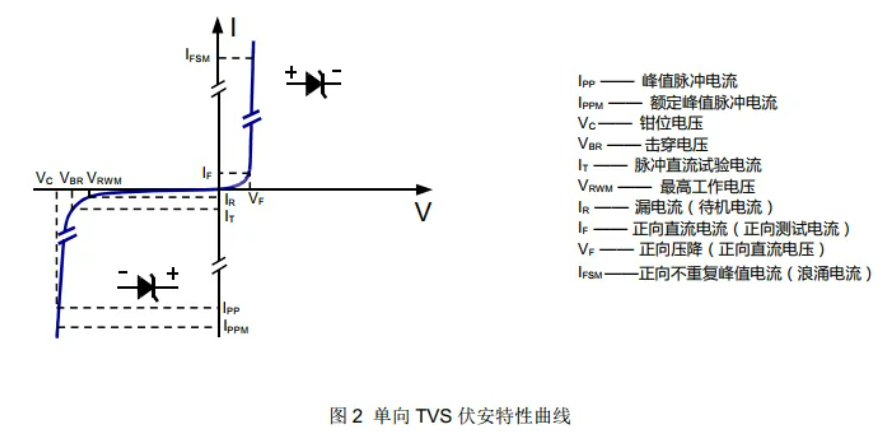

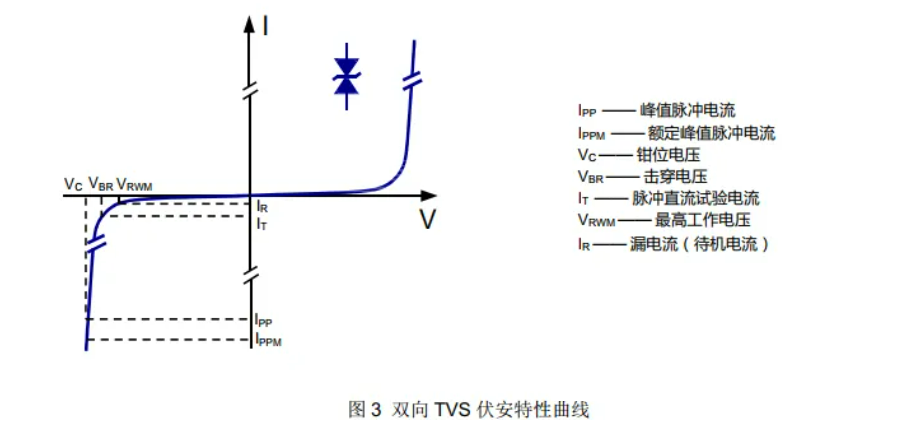

使用TVS的时候要注意其漏电流这一特性，在非工作状态下， 流过 TVS的电流称为待机电流（IR） 或漏电流， 并且该电流IR的大小随TVS 的结温而变化。

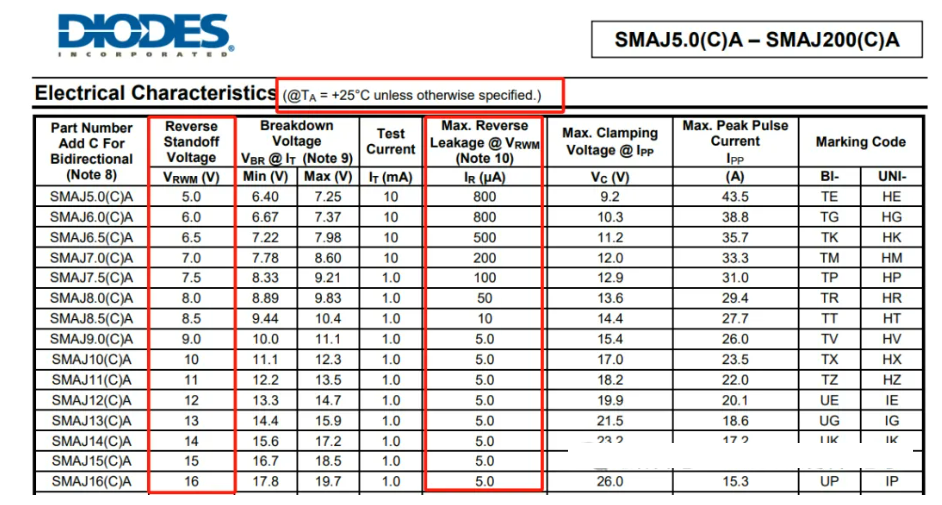

对于一些通信电路及低功耗电路，或者精确测量的场合，要特别关注IR ，IR不能影响系统的效率及正常工作。 一般低电压 TVS的漏电流会比较大，如果在电压允许的情况下，尽量选择 10V 以上的TVS，10V以上的TVS漏电流会比较小。 例如下图，在25℃的温度下，SMAJ5.0A在其最高工作电压5V下的漏电流可以到0.8mA，且 温度升高，漏电流加大（可能低温不易出现BUG，高温出现） 。

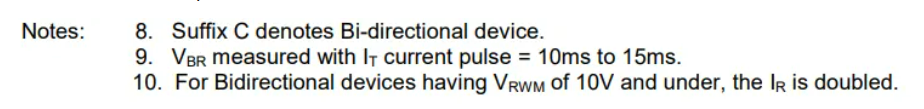

并且在表格下方有几行注释：

8.标C的为双向TVS管。

9.击穿电压是在脉冲直流实验电流为10ms~15ms下测量的。

10.低于10V的双向TVS管，漏电流IR翻倍。（例如SMAJ5.0CA，在VRWM下漏电流为800uA*2=1.6mA）

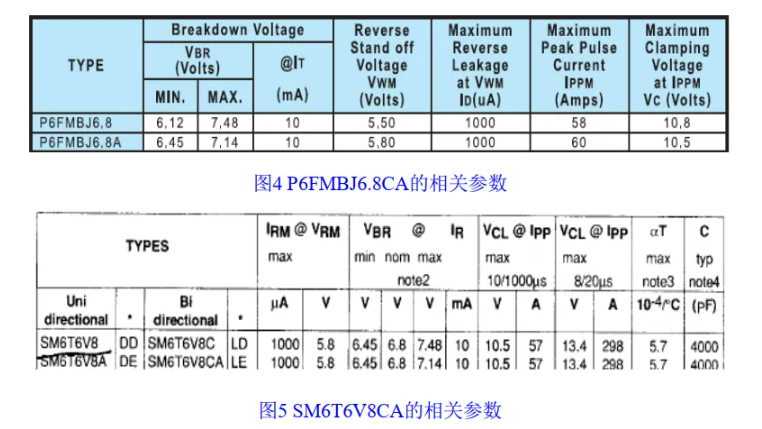

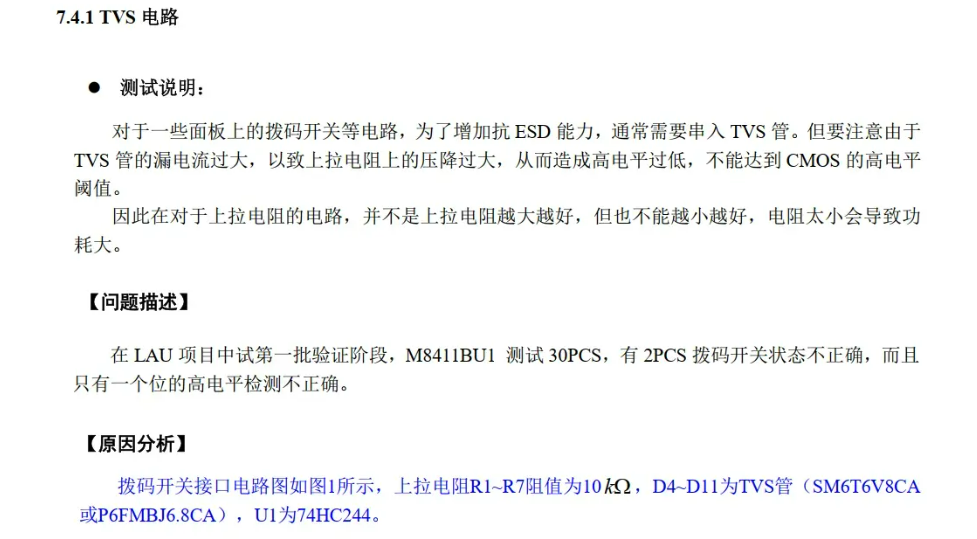

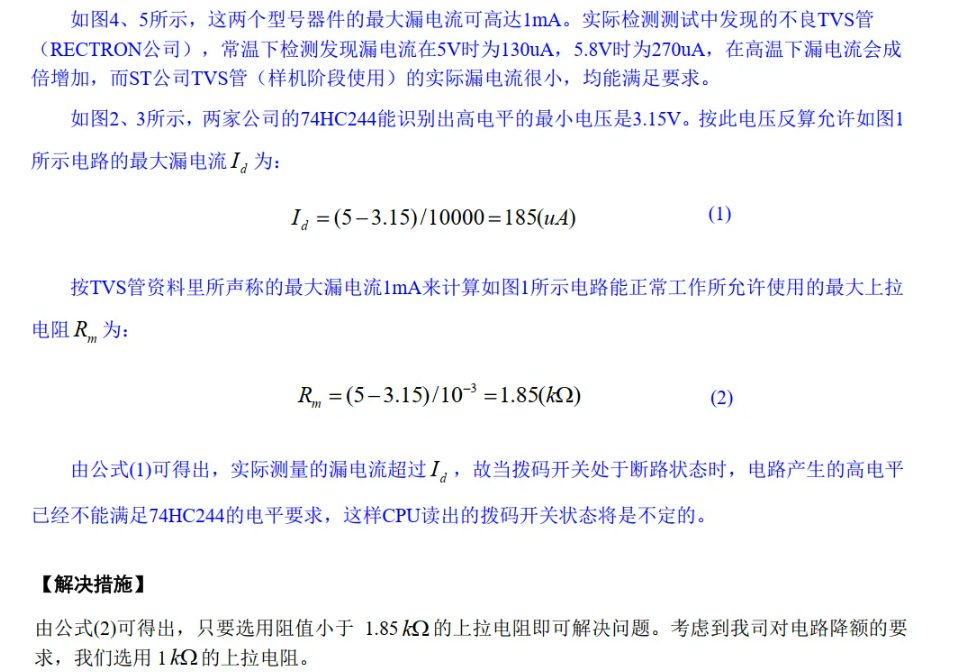

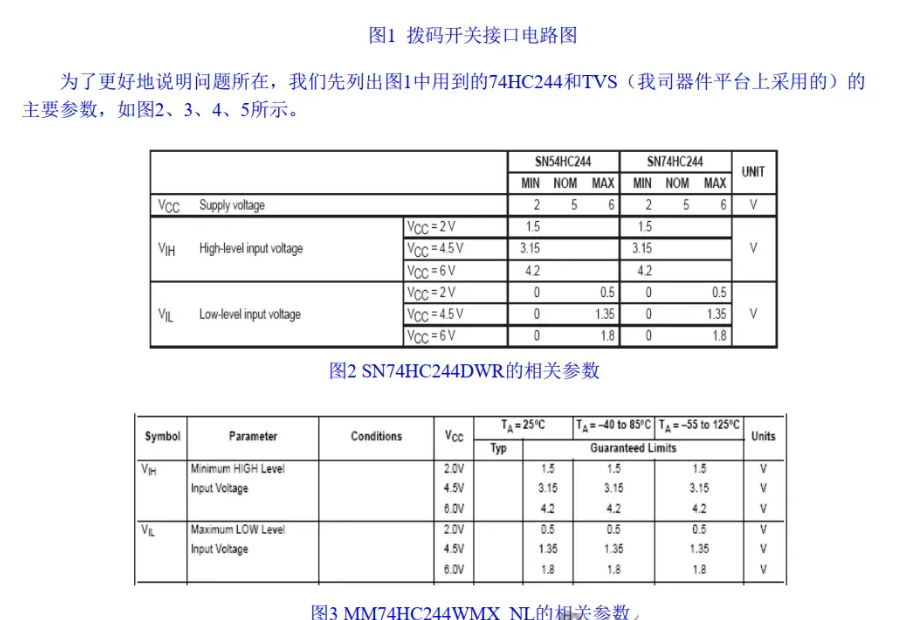

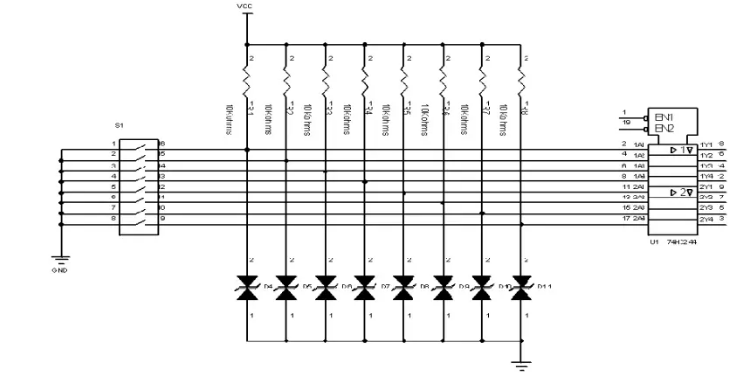

然后分享一份由于TVS漏电流引起的一则硬件BUG（网上的资料）：
