##地阔星#

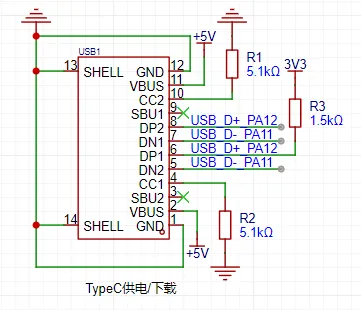

1、TypeC供电下载电路

疑问，为什么PA12引脚要拉高呢。

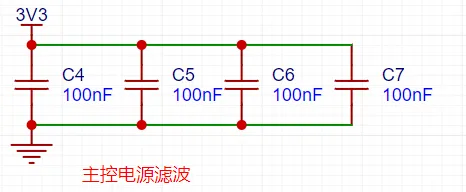

2、主控电源滤波

疑问，这么多电容的优势是什么，为什么不用 100nF + 10uF 的组合。

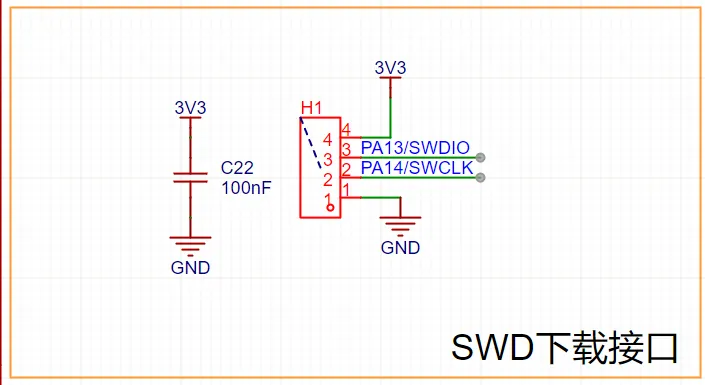

3、SWD下载接口

疑问，电容是不是应该接在排针3V3处，这样举例元件更近，更方便理解。


#地阔星#
立创开发板
全部评论 默认 最新
邓千星
2025-07-08 10:20:32 来自广东
回复
我个人水平解答，有部分不够严谨 1、这个USB数据传输和下载用的话一般不用拉高，这个拉不拉高主要根据使用的芯片决定，你可以参照一下这款MCU的数据手册。 2、这里放多个100nF的组合主要是100nF电容具有良好的高频滤除作用，而使用10uF+100nF的组合主要是对电源的滤波，放多个100nF主要是做冗余，供电使用的是USB，这种电源的来源往往是开关变压器，所以目的是滤高频。 3、这里的SWD接口的100nF电容单独放在边上而不是直接连载SDW排针上直观，我主要是更好的观赏性和庆祝看清SWD接口的网络标签，在布局的时候就需要记住这个排针上需摆一个电容，使用“布局传递工具”就会避免遗忘。 总结，你对嘉立创EDA暂不熟悉，建议多学习
