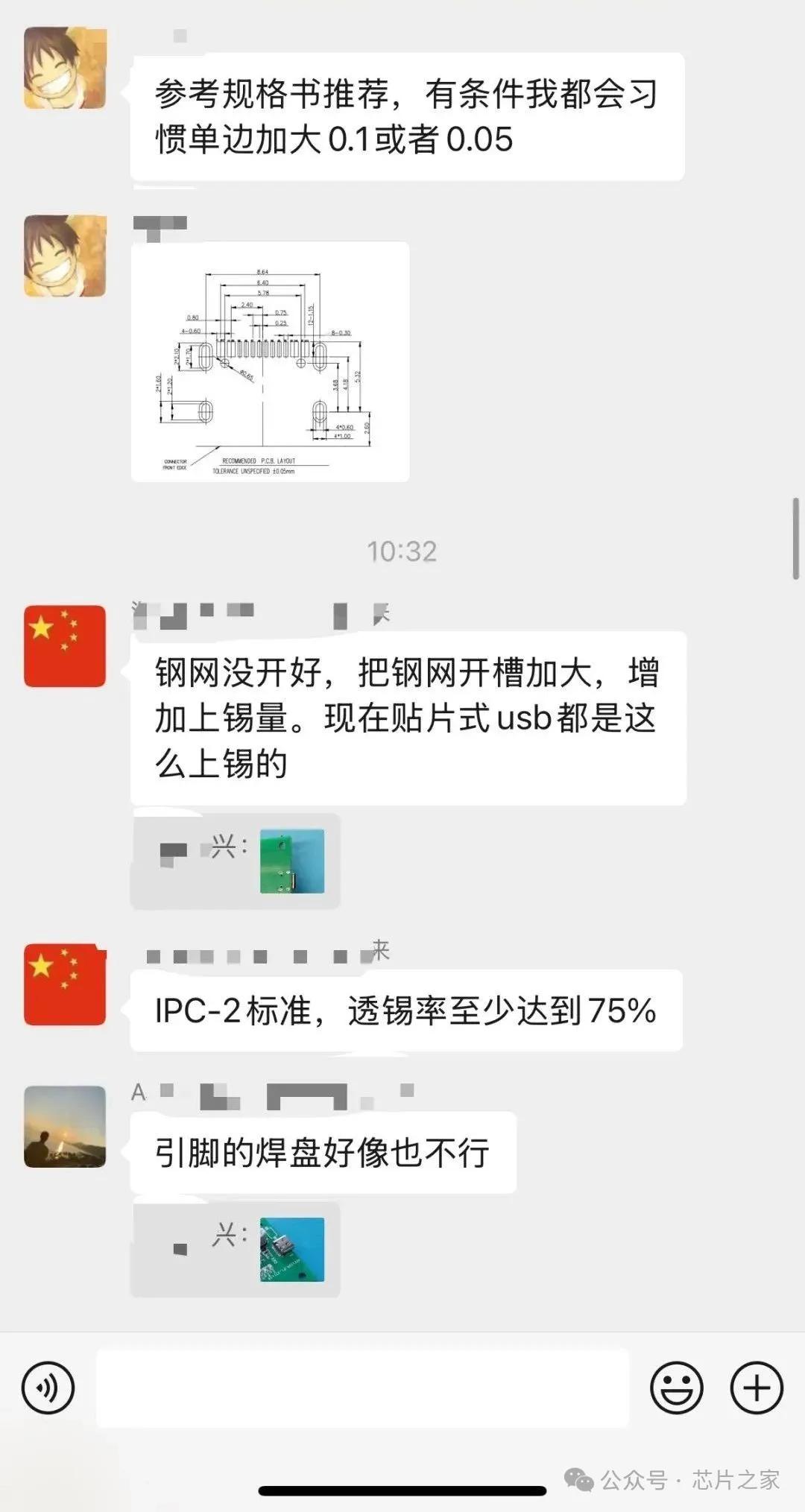

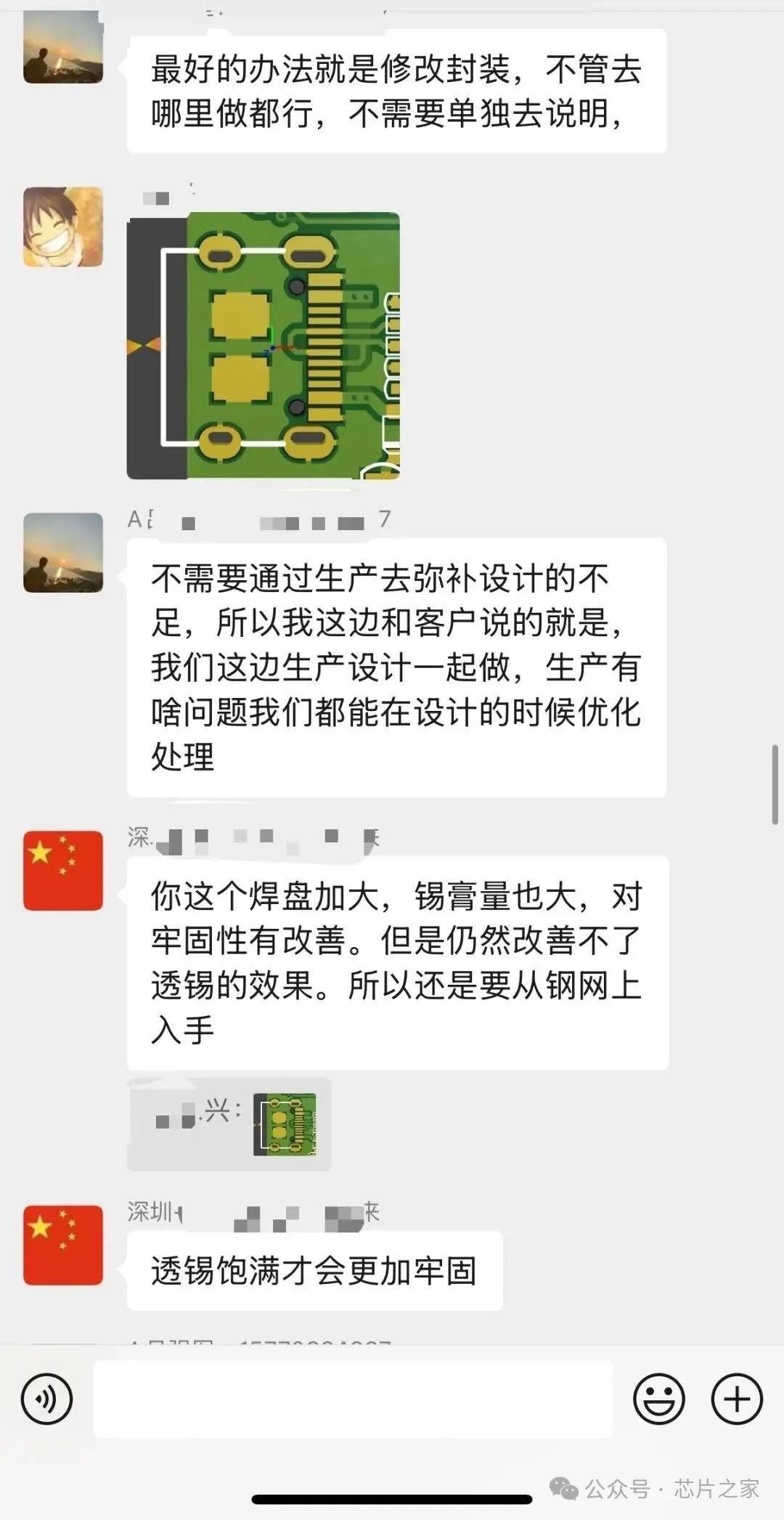

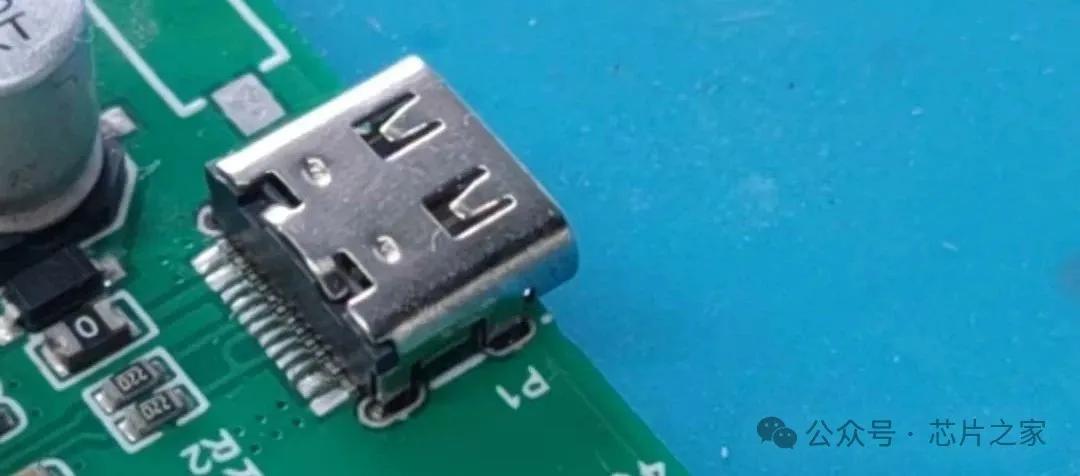

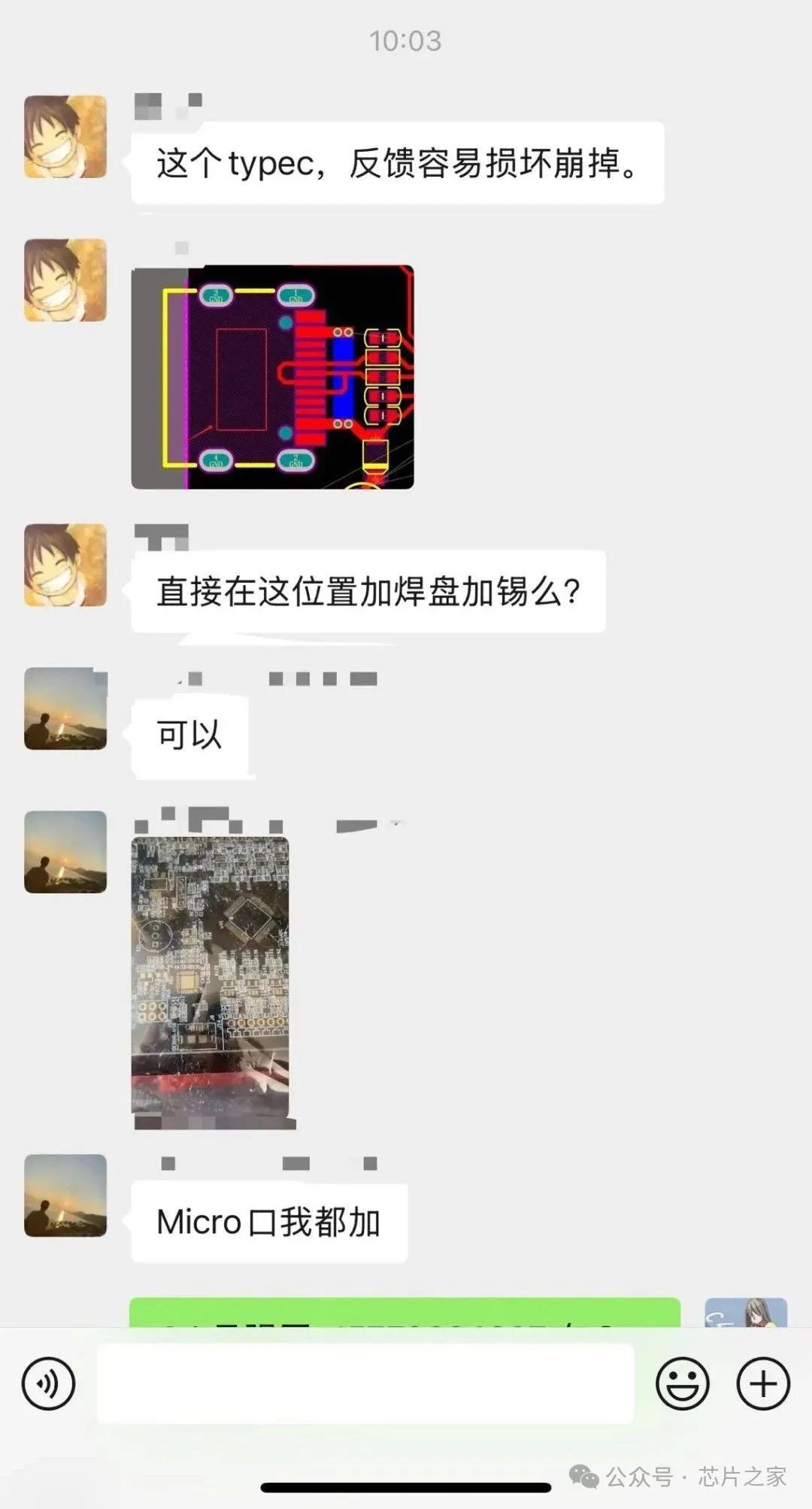

今天群里又热闹了起来，一位老铁遇到了个老生常谈却依然让人头大的问题——客户反馈板子上的USB Type-C接口焊接不牢固、用着用着就“崩了”。

这种情况你我都遇到过，说大不大，说小也不小，客户插多几次就掉，焊点空焊、虚焊，甚至焊透不良，交付质量看着就“心慌”。一时间，群友们纷纷支招，话题热度拉满，最后我们大家一起总结了8条实战经验，觉得值得写出来，供大家参考、避坑，也欢迎转发给你们电子、结构工程师。

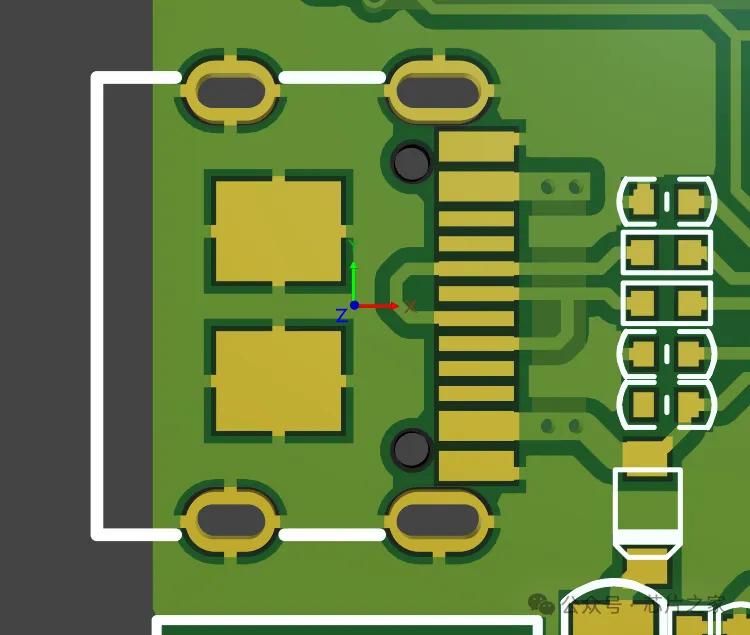

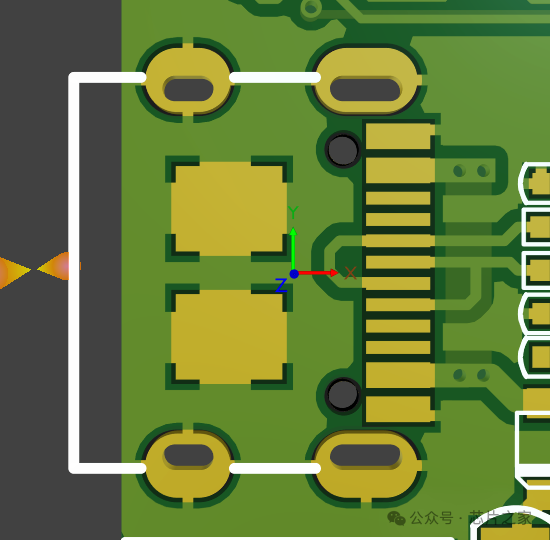

1、顶层加多两个焊盘，让焊接更牢靠

有些Type-C母座如果只靠默认焊盘，不够稳当。加两个额外的焊盘，尤其在端子下面加接地焊盘，不仅有助于牢固，也能加快回流焊时的热传导。

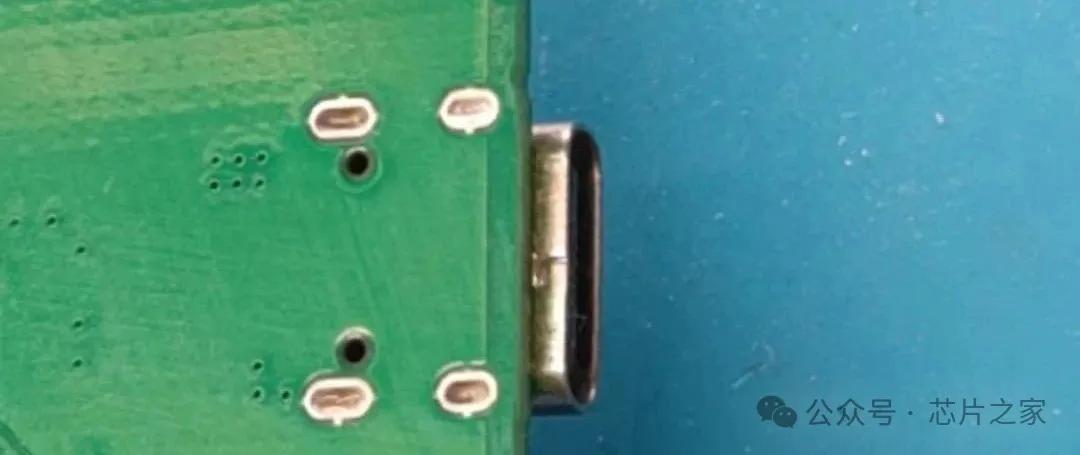

2、USB安装孔的孔环稍微加大一点

这是个容易被忽视的小细节，环形焊盘如果太窄，锡膏不容易附着牢固，焊接拉力差一点。多加一点焊盘边界，焊料抓得住铜皮，结实得多。

3、钢网开大点，锡量要足，透孔才够力

焊点容易虚焊一个重要原因就是锡量太少，尤其是插座固定脚这种通孔插件，钢网别客气，放大一丢丢，让焊膏充分透进孔里，焊接才有“料”。

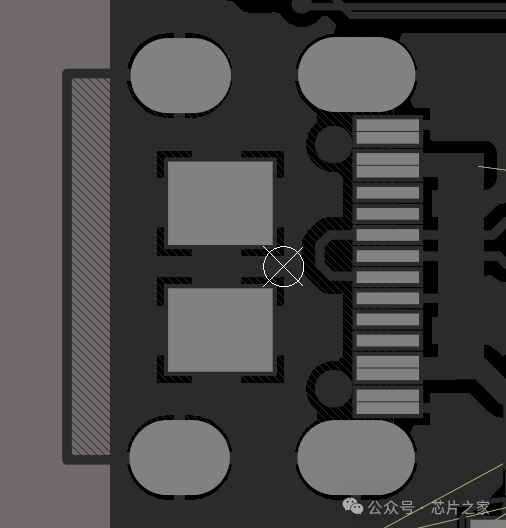

4、USB底层的孔环适当缩小点

为什么？因为底层孔环太大时会吸走锡料，导致顶层焊点不饱满。我们实测之后觉得——适当缩小底层焊盘，让锡优先留在顶层或焊盘孔内，焊接效果更理想。

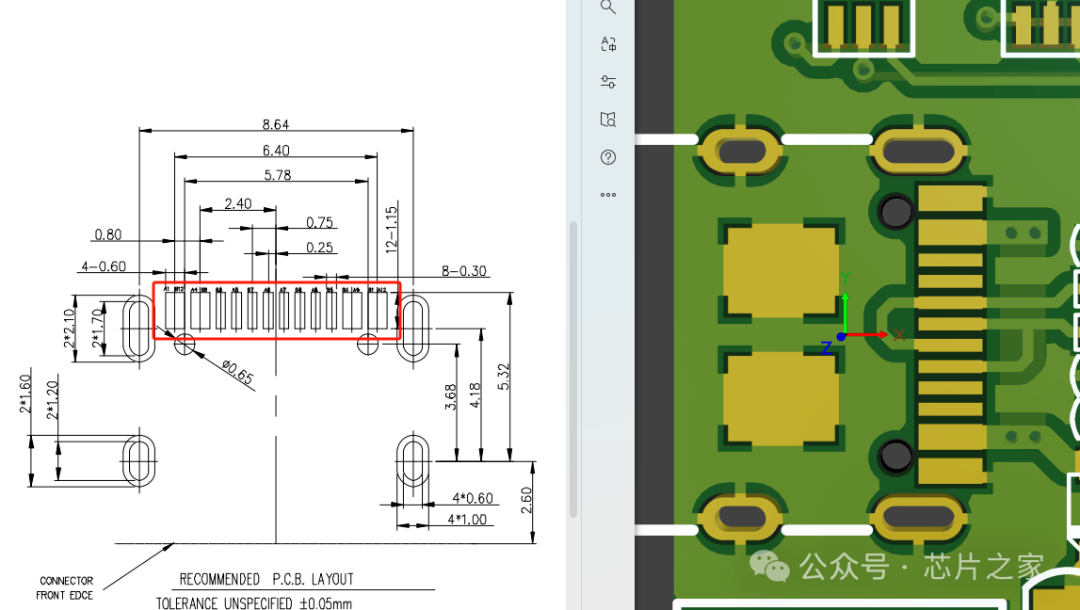

5、通孔的孔径别乱改，按规格书来

有的朋友为“更方便”把孔径加大，结果反而影响焊料爬升和孔壁润湿效果。厂商给出的推荐孔径，不是摆设，是调过参数的，别想当然地改。

6、调试OK后，别忘了点上加强胶！

电子产品不是一次性用品，有些接口一插拔就上百次。用完调试后，建议在接口周围点胶加固，包括插座两侧或背面，结构强度直接拉满。

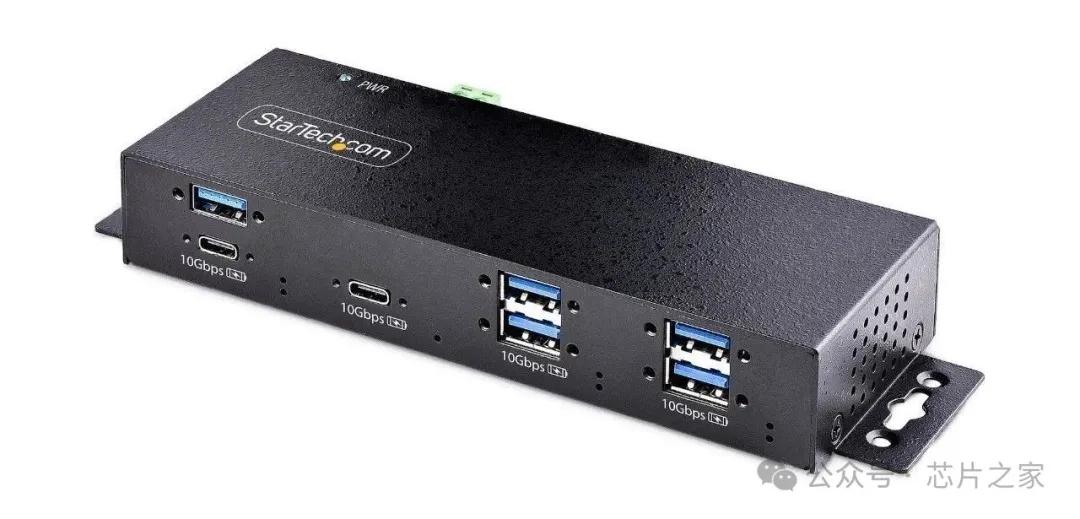

7、用结构件额外辅助固定

如果产品空间允许，从结构件上给Type-C点支撑，如加螺丝、卡扣或者加强筋，就像你给房梁多上了一根钢筋，或者外壳孔位紧包裹住端子，这一步做好了往往能挡住很多插拔时的上下晃动。

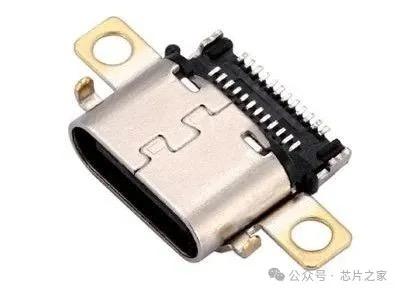

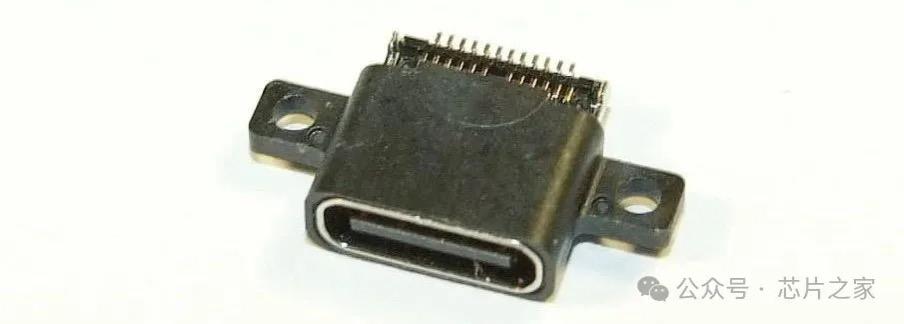

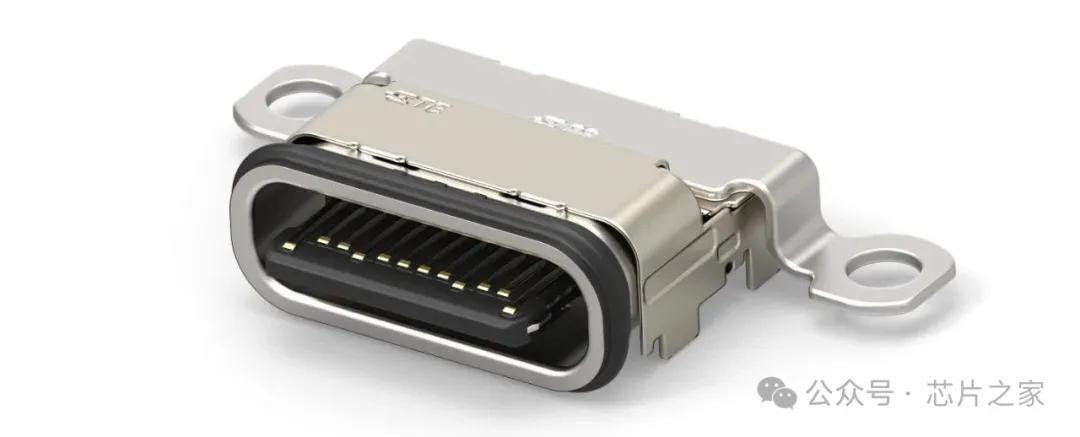

8、选带外壳辅助固定的型号

市面上已经有不少带铁壳卡勾或金属底座的Type-C母座，安装后不仅焊盘更牢，结构也更稳。成本贵点，但如果你是交付敏感型产品，这笔钱值得花。

总结一下：

别小看一个小小的USB-C接口，它的稳定性往往决定了客户对你整个产品做工的信任感。而我们这些在一线摸爬滚打的工程师，能做的就是在细节上多想一步，多做一层，提前把坑填好。

如果你也有自己的实战经验，欢迎在评论区补充，我们一起把这个坑填得更扎实。

PS：感谢今天在11群里热心参与讨论的群友们，真正的干货，永远来自实战。
