详情描述

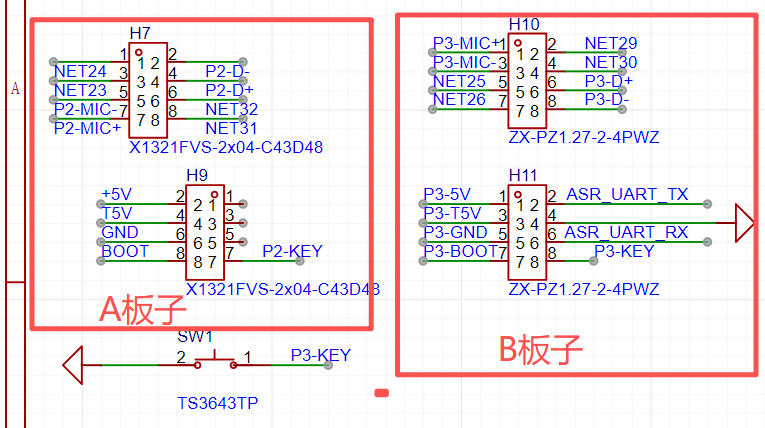

为了核对子母板的安装孔位，都画在了同一张画布里。但是需要与外壳核对安装问题，需要分别导出两张板子的3D图，再在3D图中进行组装。直接导出来的3D图的不是分成两个板子各自的asm格式，不能方便的重新布置位置关系。单独画两块板子的话，他们互通的线序又没法在同一张图里进行核对。
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2025-10-23 10:22:51 来自广东
回复
直接导出来的3D图的不是分成两个板子各自的asm格式 ，这个可以截图说明下吗？
极云 作者
2025-10-23 14:22:12 来自江西
回复

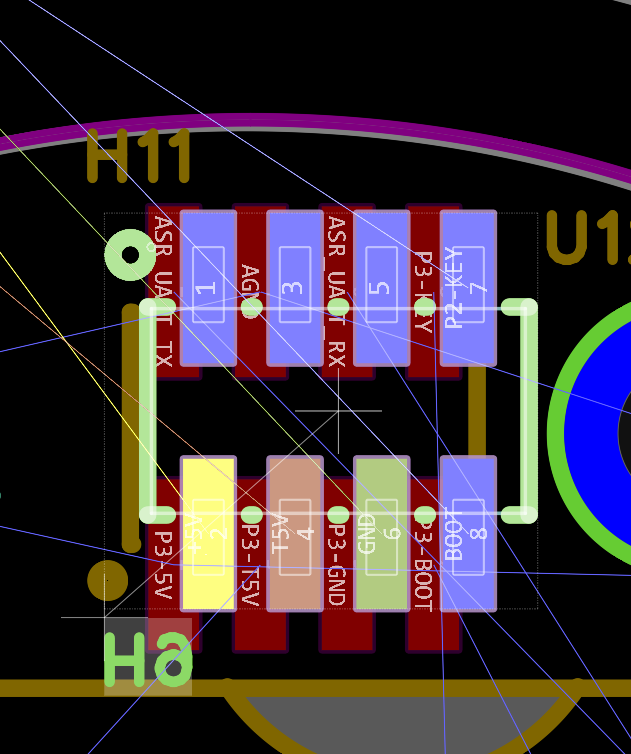

用creo打开step格式的3D文件后，board绑定到同一个asm组件里了。需要单独一个board及其上的器件作为一个组合绑定在一起。
嘉立创EDA小吴 官方
2025-10-23 15:41:21 来自广东
回复
只能新建三个PCB复制粘贴的方式了
极云 作者
2025-10-28 20:01:23 来自江西
回复
期待开出依照组合导出的功能，这样实现绑定在一起
极云 作者
2025-10-23 09:49:50 来自江西
回复
把这个板子复制成三个板子，然后直接在里面删掉PCB，保留一个PCB，然后再导出。但是如果再次优化PCB，需要再操作一遍，很费时间。
