详情描述

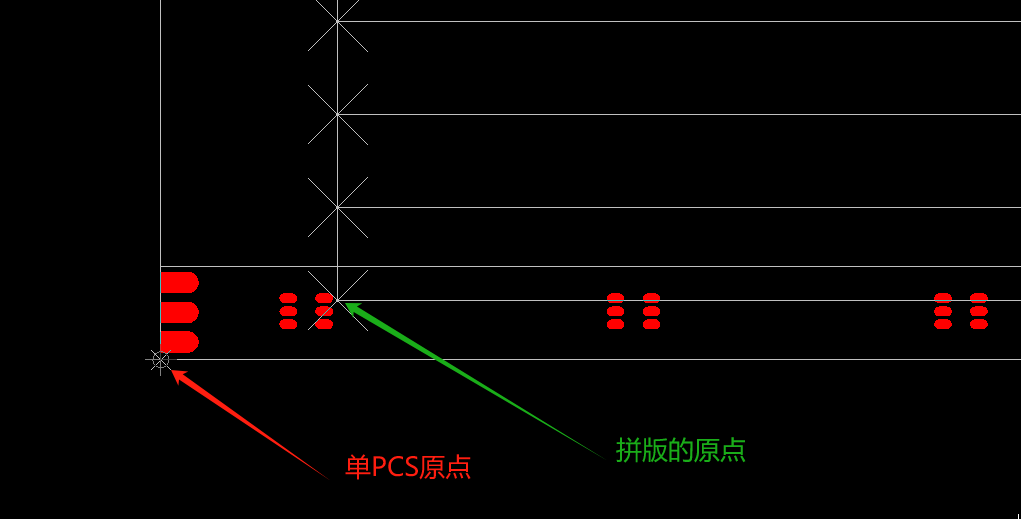

一起对比看着太乱了，怎么调整 单PCS的原点和PCS板的单PCS原点自动重合，方便测量自动跑出来的工艺边与PCS之间的实际距离，好调整和修改对应的工艺边。这样错位后不方便操作。





已尝试解决的方法及结果
嘉立创CAM
全部评论 默认 最新
dn
2026-01-10 15:59:04 来自湖南
回复
点拼版工具里面的选择，就可以选pcs了，然后移动就好
创界探索队
2025-10-30 20:03:14 来自广东
回复
可以使用主界面的样品脚本，加载当前料号后，在工具里面选择SET原稿对比功能，会自动生成一个STEP，自动对齐会与原稿orig对齐。
创界探索队
2025-10-28 09:41:51 来自广东
回复
您好，这个加了工艺边，所以PCS原点和拼版就会不在同一个地方，如果需要PCS图形对拼版图形，可以把PCS所有图层移动与拼版图层对齐。
30798620 作者
2025-10-28 14:02:36 来自未知
回复
试过了，移动后，单PCS外形线不会不会同步移动，如果把外形线也同步修改后，拼版的基点变了导致拼版又不对，见下图
30798620 作者
2025-10-29 16:02:19 来自广东
回复

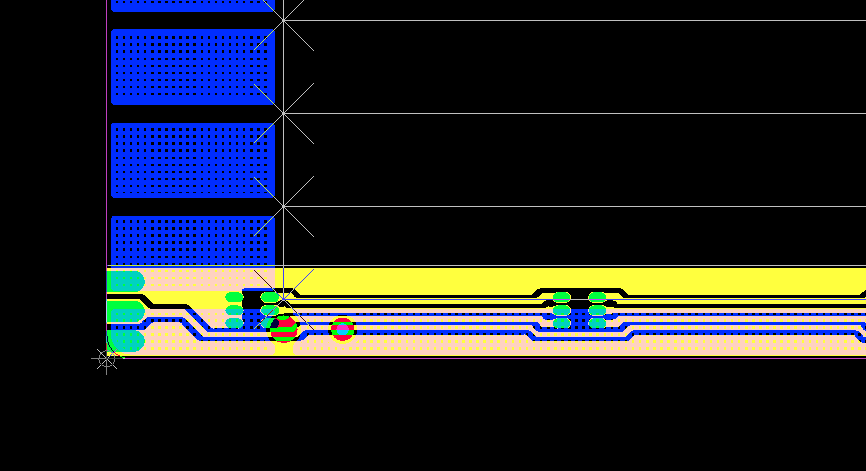

就是这个图，移动后拼版不对
