详情描述

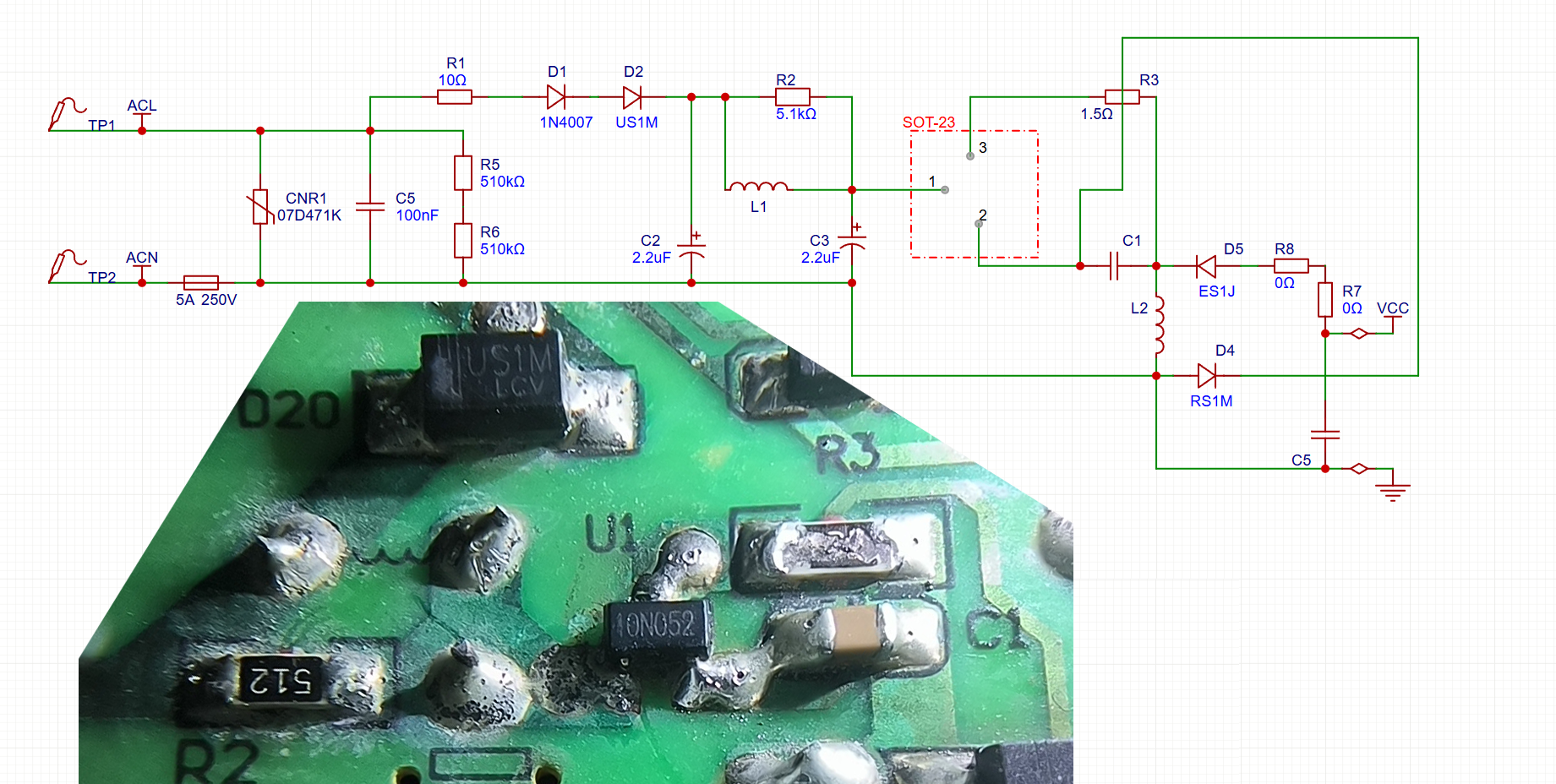

这是一块损坏的电饭煲电源板。U1的丝印是10N052。R3已经烧毁。求助各位老师，这是一颗什么类型的元件？


已尝试解决的方法及结果
我尝试使用了一颗mos管 (一N沟道，型号:CMN6160M) 替换，R3 取值 1.5Ω。上电后依旧短路。那几颗快恢复二极管我单独拆下测量也都正常。
开源硬件平台
全部评论 默认 最新
098765yY098A
2025-11-28 00:43:45 来自广东
回复
这个不是MOS吧，可能是电源芯片KP3110
YCS 作者
2025-11-28 13:07:18 来自未知
回复
谢谢，找不到3110的封装。我用3111试试。
YCS 作者
2025-11-29 18:34:26 来自广西
回复
修好了。用的kp3111。r3给的1.6Ω。再次感谢。
765432rR852O
2025-11-27 22:40:40 来自广东
回复
图纸有错吧，都短路了
YCS 作者
2025-11-28 13:07:53 来自未知
回复
[惊恐]我测量跑的图纸。应该没错啊。也不太懂。
稻草人-
2025-12-08 11:23:17 来自浙江
回复
这个图纸有问题吧，直流放个100nF电容不会直接通吗？而且没看到整流电路
